小径手動・ダンパー  [プラント用][耐熱 200℃] 4KPa
[ウォームギャハンドル式
 EBPHWF−□□□A EHS[SS]/EBPHWF−□□□A EHU[SUS]
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受シール付  シャフトに ドライブッシュを使用しております。
 駆動装置  ウォームギャ式  DK−V−10 ハンドルの回転により開度を調整するタイプです。
   開度表示付です。
 胴  体  鋼管サイズ仕様
 耐熱仕様  耐熱 200℃ 清浄空気用、燃焼排気等はお問い合せ下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション  ハンドルをSUS製にする場合は別途指定下さい。

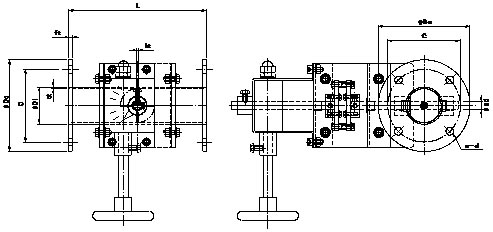

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 ハンドル 標準価格
EBPHWF−40A EHS 50 48.6 120 95 4−15 180 3.5 2.3 6.0 10 B20010BS DKV−10
EBPHWF−50A EHS 65 60.5 130 105 4−15 180 3.8 2.3 6.0 10 B20010BS DKV−10
EBPHWF−65A EHS 75 76.3 155 130 4−15 180 4.2 2.3 9.0 10 B20010BS DKV−10
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 ハンドル 標準価格
EBPHWF−40A EHU 50 48.6 120 95 4−15 180 3.0 2.0 6.0 10 B20010BU DKV−10
EBPHWF−50A EHU 65 60.5 130 105 4−15 180 3.0 2.0 6.0 10 B20010BU DKV−10
EBPHWF−65A EHU 75 76.3 155 130 4−15 180 3.0 2.0 10 10 B20010BU DKV−10

ダクトホース・ダンパー
ウォームギャハンドル式・ダンパー仕様
 鉄  製  SS
 ステンレス製  SUS
