| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |
| 駆動装置 | ウォームギャ式 ＤＫ−Ｖ−１０ ハンドルの回転により開度を調整するタイプです。 |
| 開度表示付です。 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | ハンドルをＳＵＳ製にする場合は別途指定下さい。 |

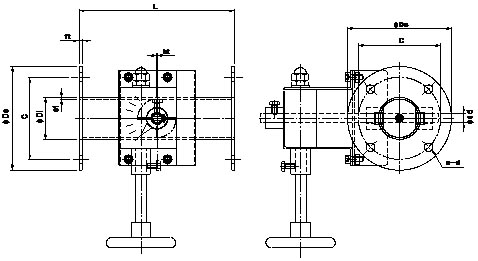

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | ハンドル | 標準価格 |
| ＥＢＰＨＷＦ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＤＫＶ−１０ | |
| ＥＢＰＨＷＦ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＤＫＶ−１０ | |
| ＥＢＰＨＷＦ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ３．０ | ２．０ | １０ | １０ | Ｂ２００１０ＢＵ | ＤＫＶ−１０ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | ハンドル | 標準価格 |
| ＥＢＰＨＷＦ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．５ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＤＫＶ−１０ | |
| ＥＢＰＨＷＦ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．８ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＤＫＶ−１０ | |
| ＥＢＰＨＷＦ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ４．２ | ２．３ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＤＫＶ−１０ |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
