小径自動・ダンパー　　［プラント用］［耐熱　４００℃］　２ＫＰａ
［空気圧式　ロータリーアクチェーター］
　ＥＨＰＫＬＦ−□□□Ａ　ＳＨＳ［ＳＳ］／ＥＨＰＫＬＦ−□□□Ａ　ＳＨＵ［ＳＵＳ］
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　セラミックスブッシュを使用しております。。
 駆動装置 　空気圧式　ロータリーアクチェーター式　ＫＩＮＥＴＲＯＬ　Ｒｏｔａｒｙ　Ａｃｔｕａｔｏｒ
   駆動部は長寿命・長期メンテナンスフリー　２００〜４００万回操作保証、コンパクト設計
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　耐熱　４００℃　清浄空気用、燃焼排気等はお問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　駆動補助部品  電磁弁付は・スピコン・継手・エアーホース配管済
　オプション  開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン・手動ハンドル
耐熱ダンパー

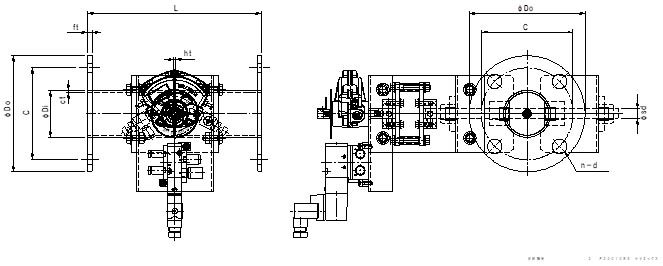

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＨＰＫＬＦ−４０Ａ　ＳＨＳ ５０ ４８．６ １２０ ９５ ４−１５ １８０ ２．０ １．６ ６．０ １０ Ｂ２００１０ＣＳ ０１４−１００
ＥＨＰＫＬＦ−５０Ａ　ＳＨＳ ６５ ６０．５ １３０ １０５ ４−１５ １８０ ２．０ １．６ ６．０ １０ Ｂ２００１０ＣＳ ０１４−１００
ＥＨＰＫＬＦ−６５Ａ　ＳＨＳ ７５ ７６．３ １５５ １３０ ４−１２５ １８０ ２．０ １．６ ９．０ １０ Ｂ２００１０ＣＳ ０１４−１００
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＨＰＫＬＦ−４０Ａ　ＳＨＵ ５０ ４８．６ １２０ ９５ ４−１５ １８０ ２．０ １．５ ６．０ １０ Ｂ２００１０ＣＵ ０１４−１００
ＥＨＰＫＬＦ−５０Ａ　ＳＨＵ ６５ ６０．５ １３０ １０５ ４−１５ １８０ ２．０ １．５ ６．０ １０ Ｂ２００１０ＣＵ ０１４−１００
ＥＨＰＫＬＦ−６５Ａ　ＳＨＵ ７５ ７６．３ １５５ １３０ ４−１５ １８０ ２．０ １．５ １０ １０ Ｂ２００１０ＣＵ ０１４−１００
ロータリーアクチェーター式・ダンパー仕様
 鉄　　製  ＳＳ
 ステンレス製  ＳＵＳ
