	［耐熱　常温］ 　　　　 ＥＶＰＥＦ−□□A　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
	［耐熱　２００℃］ 　　 ＥＶＰＥＦ−□□A　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
	［耐熱　４００℃］ 　　 ＥＶＰＥＦ−□□A　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)

ダンパー本体	ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝２．３ｔ　　仕上：錆止め＋シルバー塗装
接続フランジ　材質	材質：鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
電源と入力信号	４〜２０ｍｍＡ（１〜５Ｖ）を入れるだけで簡単に全閉から全開まで比例制御ができます。
	高価なコントロールを使用することなくシーケンサー等から制御ができます。

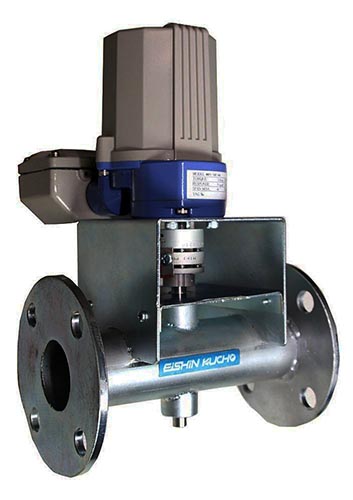

電子モーターダンパー　［耐熱　４００℃］

ＥＶＰＥＦ−□□　ＳＨＳ／ＳＨＵ

	総合カタログ
	単品カタログ

電子モーターダンパー　［耐熱　２００℃］

ＥＶＰＥＦ−□□　ＥＨＳ／ＥＨＵ

電子モーターダンパー　［耐熱　常温］

ＥＶＰＥＦ−□□　Ｓ／Ｕ

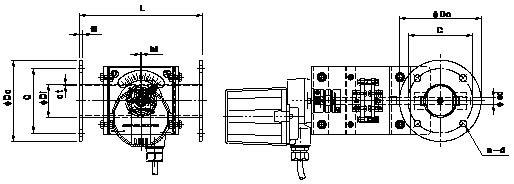

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＶＰＥＦ-４０Ａ　ＳＨＳ／ＳＨＵ	４８．６	１２０	９５	４−１０	１８０	４．５	３１７，９８８	３３４，８０７
ＥＶＰＥＦ-５０Ａ　ＳＨＳ／ＳＨＵ	６０．５	１３０	１０５	４−１０	１８０	４．５	３１８，２３０	３３５，４１２
ＥＶＰＲＦ-６５Ａ　ＳＨＳ／ＳＨＵ	７６．３	１５５	１３０	４−１２	１８０	６．０	３２４，５２２	３３８，５５８

	総合カタログ
	単品カタログ

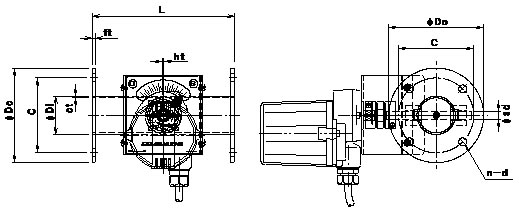

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＶＰＥＦ-　４０Ａ　Ｓ／Ｕ	４８．６	１２０	９５	４−１０	１８０	４．５	１７６，９０２	２１５，９８５
ＥＶＰＥＦ-　５０Ａ　Ｓ／Ｕ	６０．５	１３０	１０５	４−１０	１８０	４．５	１７７，６２８	２１７，１９５
ＥＶＰＥＦ-　６５Ａ　Ｓ／Ｕ	７６．３	１５５	１３０	４−１２	１８０	６．０	１７９，６８５	２２０，０９９

ダンパー本体	ダンパー本体は鋼板製ダンパーです。　材質：鋼板＝２．３ｔ　　仕上：錆止め＋シルバー塗装25
接続フランジ　材質	接続フランジ　材質：鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
電源と入力信号	電源と入力信号　４〜２０ｍｍＡ（１〜５Ｖ）を入れるだけで簡単に全閉から全開まで比例制御ができます。
	高価なコントロールを使用することなくシーケンサー等から制御ができます。

詳細図面	図面（ｐｆｄ）
詳細図面
サイトマップ		ダウンロード

材　　　質	ステンレス製　ＳＵＳ−２．０ｔ　（構造材仕様等は特型にてお受けいたします）
耐熱仕様	４００℃　本体は保温をして下さい（駆動部は高温にならないよう取付けて下さい）
全閉リーク率	通常　３〜５％
	Ｄｅｖｉｃｅ　Ｎｅｔ 対応可・ＣＣ−Ｌｉｎｋ 対応可　　電子ﾓｰﾀｰ仕様書

材　　　質	ステンレス製　ＳＵＳ−２．０ｔ　（構造材仕様等は特型にてお受けいたします）
耐熱仕様	耐熱仕様　：耐熱型は下記機種より選定下さい。
全閉リーク率	通常　３〜５％
	Ｄｅｖｉｃｅ　Ｎｅｔ 対応可・ＣＣ−Ｌｉｎｋ 対応可　　電子ﾓｰﾀｰ仕様書

ダンパー本体	ダンパー本体は鋼板製ダンパーです。　材質：鋼板＝２．３ｔ　　仕上：錆止め＋シルバー塗装
接続フランジ　材質	鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
電源と入力信号	４〜２０ｍｍＡ（１〜５Ｖ）を入れるだけで簡単に全閉から全開まで比例制御ができます。
	高価なコントロールを使用することなくシーケンサー等から制御ができます。

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＶＰＥＦ-４０Ａ　ＥＨＳ／ＥＨＵ	４８．６	１２０	９５	４−１０	１８０	４．５	２２３，３６６	２４６，２３５
ＥＶＰＥＦ-５０Ａ　ＥＨＳ／ＥＨＵ	６０．５	１３０	１０５	４−１０	１８０	４．５	２２４，０９２	２４７，３２４
ＥＶＰＥＦ-６５Ａ　ＥＨＳ／ＥＨＵ	７６．３	１５５	１３０	４−１２	１８０	６．０	２２９，０５３	２５３，１３２

	総合カタログ
	単品カタログ

材　　　質	ステンレス製　ＳＵＳ−２．０ｔ　（構造材仕様等は特型にてお受けいたします）
耐熱仕様	１５０℃　本体は保温をして下さい（駆動部は高温にならないよう取付けて下さい）
全閉リーク率	通常　３〜５％
	Ｄｅｖｉｃｅ　Ｎｅｔ 対応可・ＣＣ−Ｌｉｎｋ 対応可　　電子ﾓｰﾀｰ仕様書
