モーターダンパー MDダンパー
     ダンパー本体は鋼板製ダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。

 材質:鋼板=2.3t  仕上:錆止め+シルバー塗装 [EMDPF−□□□ EHS]
     接続フランジ 材質:鋼板=4.5t 仕上:錆止め+シルバー塗装
     標準品はダンパー本体+モーター ON−OFF式 DC−24V モーター詳細
  ステンレス仕様
     材   質: ステンレス製 SUS−2.0t [EMBF−□□□ EHU]
     接続フランジ 材質:SUS=4.5t

    耐熱仕様 :150℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率: 通常 3〜6%
     オプション部品: 補助設定用ポテンショメータ/開閉信号用補助スイッチ AC−100/200V
小径モーター・ダンパー [耐熱温度 常温]
EMBF−□□A S[SS] EMBF−□□A U[SUS]

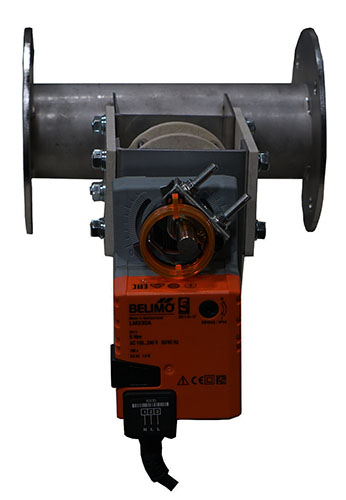

小径モーター・ダンパー [耐熱温度 200℃]
EMBF−□□A EHS[SS] EMBF−□□A EHU[SUS]
小型ダンパー
総合カタログ
単品カタログ
総合カタログ
単品カタログ


 モーターダンパー MDダンパー
     ダンパー本体は鋼板製ダンパーです。 材質:鋼板=2.3t  仕上:錆止め+シルバー塗装 [EMDPF−□□□ S]
     接続フランジ 材質:鋼板=4.5t 仕上:錆止め+シルバー塗装
     標準品はダンパー本体+モーター ON−OFF式 DC−24V モーター詳細
   ステンレス仕様
     材   質: ステンレス製 SUS−2.0t [EMBF−□□□ U]
    耐熱仕様 :耐熱型は下記機種より選定下さい。
     接続フランジ 材質:SUS=4.5t

     全閉リーク率: 通常 3〜6%
     オプション部品: 補助設定用ポテンショメータ/開閉信号用補助スイッチ AC−100/200V
詳細図面 図面(pfd)
詳細図面
サイトマップ    ダウンロード
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EMBF- 40A S/U 48.6 120 95 4−10 180 4.5 38,357 68,002
EMBF- 50A S/U 60.5 130 105 4−10 180 4.5 39,204 69,212
EMBF- 65A S/U 76.3 155 130 4−12 180 6.0

41,261

72,116

[耐熱 常温]      EMDF−□□A S/U (SS/SUS)
[耐熱 200℃]    EMDF−□□A EHS/EHU (SUS/SUS)
[耐熱 400℃]    EMDF−□□A SHS/SHU (SS/SUS)
詳細図面 図面(pfd)
詳細図面

サイトマップ

  ダウンロード
総合カタログ
単品カタログ
詳細図面 図面(pfd)
詳細図面
サイトマップ   ダウンロード

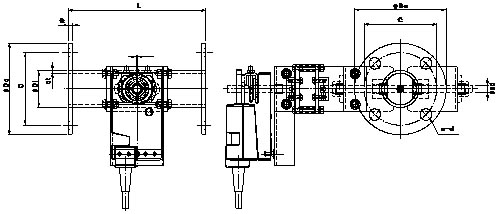

小径モーター・ダンパー  [耐熱温度 400℃]
EMBF−□□A SHS[SS] EMBF−□□A SHU[SUS]

 モーターダンパー MDダンパー
     ダンパー本体はステンレス製ダンパーに耐熱カップリング及び耐熱板を追加し更に両側に
       セラミックス軸受を組付けて耐熱性を高めた製品です。
      ダンパー本体にセラミックス軸受を取付けてあります。
     接続フランジ 材質:鋼板=4.5t 仕上:錆止め+シルバー塗装
     標準品はダンパー本体+モーター ON−OFF式 DC−24V モーター詳細

     材   質: ステンレス製 SUS−2.0t
     接続フランジ 材質:SUS=4.5t

    耐熱仕様 :400℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率: 通常  3〜6%
     オプション部品: 補助設定用ポテンショメータ/開閉信号用補助スイッチ AC−100/200V
 モーターダンパー [耐熱 400℃] EMBF−□□A SHS/SHU
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EMBF- 40A SHS/SHU 48.6 120 95 4−10 180 4.5

161,656

183,436
EMBF- 50A SHS/SHU 60.5 130 105 4−10 180 4.5

163,471

185,735
EMBF- 65A SHS/SHU 76.3 155 130 4−12 180 6.0

172,183

185,735
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EMBF- 40A EHS/EHU 48.6 120 95 4−10 180 4.5 92,928 108,295
EMBF- 50A EHS/EHU 60.5 130 105 4−10 180 4.5 93,896 109,263
EMBF- 65A EHS/EHU 76.3 155 130 4−12 180 6.0 95,227 116,281

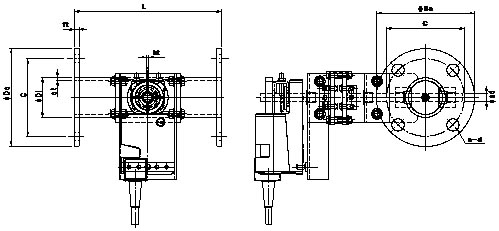

 モーターダンパー [耐熱 200℃] EMBF−□□A EHS/EHU
小型ダンパー
小型ダンパー

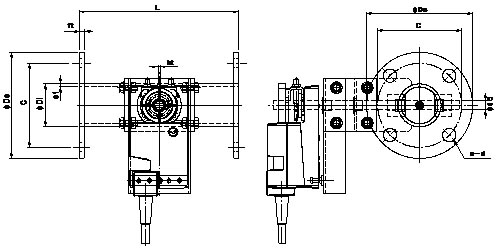

 モーターダンパー [耐熱 常温] EMBF−□□A S/U
