遠赤外線セラミックヒーター （スーパーブラック）

　遠赤外線は赤外線（波長０.７２μ〜１０００μ）の中でもマイクロ波に近い波長の領域の電磁波で、
産業用に利用される領域は主として波長２.５〜２５μのもので、ヒータ表面より放射された電磁波は
物質に良く吸収されて熱エネルギーに変換され、物体の温度を上昇させる作用が強いので、加熱、
乾燥、焼成、暖房用熱源としてすぐれた効果を発揮します。
　スーパーブラックヒータは遠赤外線の放射率を高めるためヒータ表面が黒色の特殊セラミックで
構成されていますので、剥離や経年変化がなく、また効率の変化がありません。

（１）加熱乾燥時間の短縮
遠赤外線放射率が高く、また物質に良く吸収されるので加熱乾燥時間が早く、生産性の向上や
経費の節減ができます。
（２）品質向上
被加熱物が表裏むらなく均等に加熱されるので、仕上りがきれいで品質向上に役立ちます。
（３）安全で衛生的
電気式遠赤外線セラミックヒータですので、有害ガスの発生や酸欠が無く、またヒータ表面の
剥離や錆の発生がないため衛生的で、、食品分野でも使用できます。

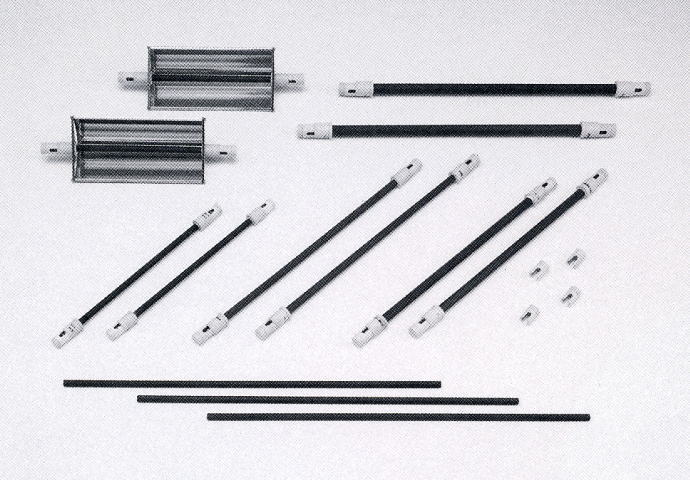

（４）小型・軽量で豊富な機種
スーパーブラックヒータはいずれの機種も小型・軽量で取付が間便、その上ストレートヒータ、
ユニットヒータ、面ヒータ合わせて５３機種と豊富、ワイドな選択ができます。
遠赤外線セラミックヒーター スーパーブラック
仕　様（ＲＵ型遠赤外線セラミックユニットヒータ）
型式 電圧
(V)		 容量
(W)		 ヒータ
径
（φｄ）		 A
全長
(mm)		 B
発熱部
(mm)		 L
反射板長
(mm)		 φD
(mm)		 重量
(kg)
RU4- 350E 100 350 14 388 250 265 24 0.5
RU4- 500E 100 500 14 488 350 365 24 0.6
RU4- 500P 200 500 14 488 350 365 24 0.6
RU4- 750E 100 750 14 638 500 515 24 0.8
RU4- 750P 200 750 14 638 500 515 24 0.8
RU4-1000P 200 1000 14 788 650 665 24 0.9
RU4-1200P 200 1200 14 938 800 815 24 1.1
RU4-1500P 200 1500 14 1138 1000 1015 24 1.3
RU7- 750E 100 750 17 538 400 415 26 0.7
RU7-1000P 200 1000 17 738 600 615 26 0.9
RU7-1200P 200 1200 17 788 650 665 26 1.0
RU7-1500P 200 1500 17 938 800 815 26 1.1
RU7-1600P 200 1600 17 1038 900 915 26 1.2
RU7-1800P 200 1800 17 1138 1000 1015 26 1.5

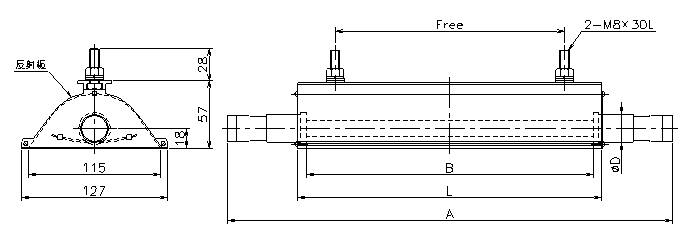

ＲＵ型遠赤外線セラミックユニットヒータ寸法図
ＲＵ型 遠赤外線セラミックユニットヒータ 寸法図 反射板付
ＲＵ型 遠赤外線セラミックユニットヒータ 寸法図 反射板付
特　長
概　要

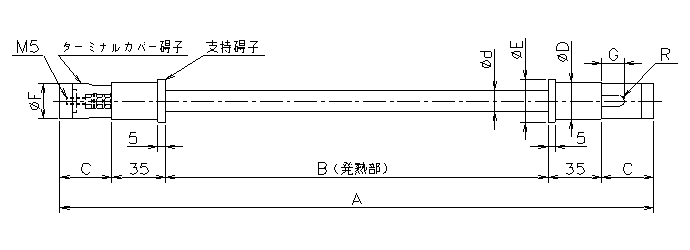

ＲＳ型遠赤外線セラミックストレートヒータ寸法図
仕　様（ＲＳ型遠赤外線セラミックストレートヒータ）
型式 電圧
(V)		 容量
(W)		 ヒータ
径
（φｄ）		 A
全長
(mm)		 B
発熱部
(mm)		 C
(mm)		 φD
(mm)		 φE
(mm)		 φF
(mm)		 G
(mm)		 R
(mm)
RS4- 350E 100 350 14 388 250 34 24 28 23 15 3.5
RS4- 500E 100 500 14 488 350 34 24 28 23 15 3.5
RS4- 500P 200 500 14 488 350 34 24 28 23 15 3.5
RS4- 750E 100 750 14 638 500 34 24 28 23 15 3.5
RS4- 750P 200 750 14 638 500 34 24 28 23 15 3.5
RS4-1000P 200 1000 14 788 650 34 24 28 23 15 3.5
RS4-1200P 200 1200 14 938 800 34 24 28 23 15 3.5
RS4-1500P 200 1500 14 1138 1000 34 24 28 23 15 3.5
RS7- 750E 100 750 17 538 400 34 26 28 23 15 3.5
RS7-1000P 200 1000 17 738 600 34 26 28 23 15 3.5
RS7-1200P 200 1200 17 788 650 34 26 28 23 15 3.5
RS7-1500P 200 1500 17 938 800 34 26 28 23 15 3.5
RS7-1600P 200 1600 17 1038 900 34 26 28 23 15 3.5
RS7-1800P 200 1800 17 1138 1000 34 26 28 23 15 3.5

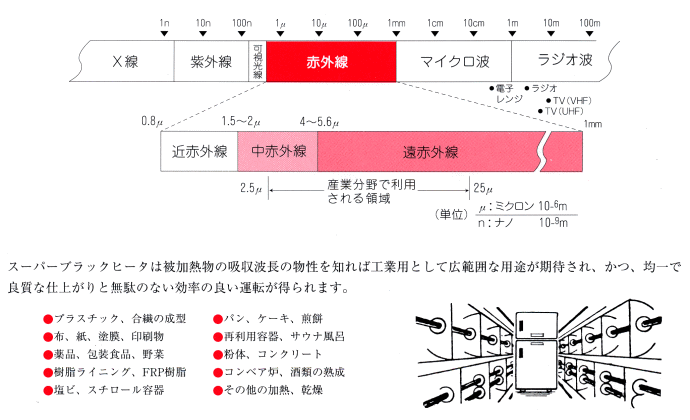

遠赤外線の種類
ＲＳ型 遠赤外線セラミックストレートヒータ 寸法図
