| Ｌａｙ Ｏｕｔ図・全体図 |
 |
| Ｌａｙ Ｏｕｔ図・全体図 |
|
| アンローダー仕様 | |
| 基本仕様 | サーボモーター駆動方式 |
| 名 称 | ＰＥ原糸延伸用アンローダー |
| 外径寸法 | ２．４４０ｗ ｘ １，８２０ｈ ｘ １，２３０ｄ |
| 形 式 | サーボモーター駆動方式 ＣＰＵ制御パネル設定方式 |
| 延伸形状 | 駆動ローラー方式 φ２１８ ｘ ４６１ ｘ ９ 本 |
| 延伸本数 | ５０ 本 |
| 通線方式 | 固定ローラー ５本 上下スライドローラー ４本 鏡面研磨 |
| 巻解きトルク | ０〜２，３００Ｎ |
| 巻取速度 | ０〜５０ｍ／ｍｉｎ |
| 運転方式 | 加熱炉内ローラー、ローダー同期運転方式 |
 |

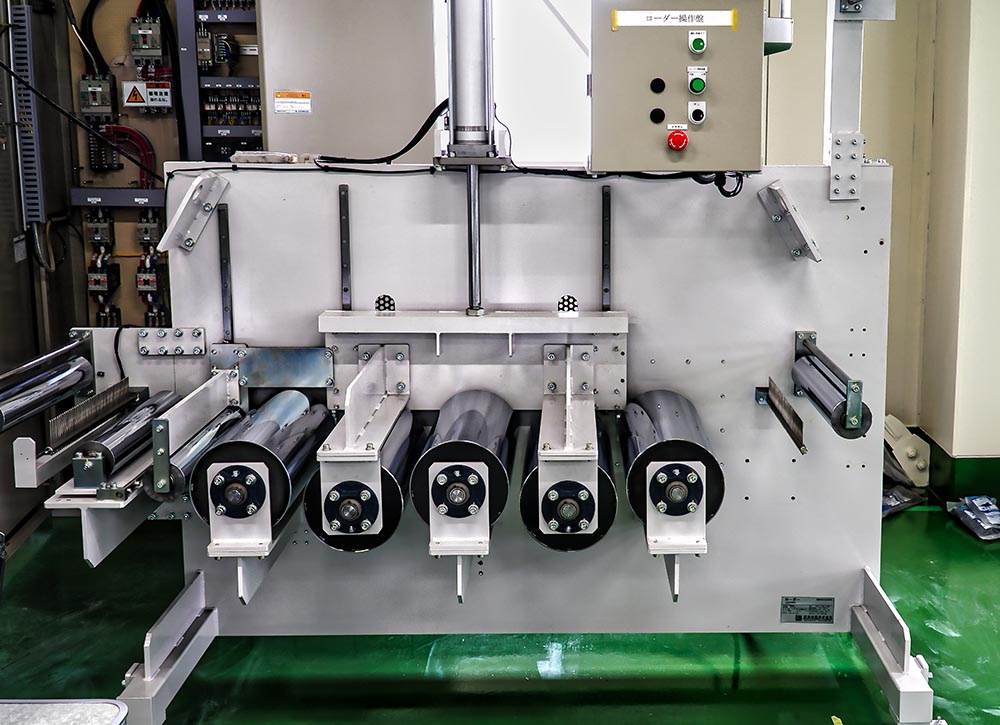

| ローダー |
 |

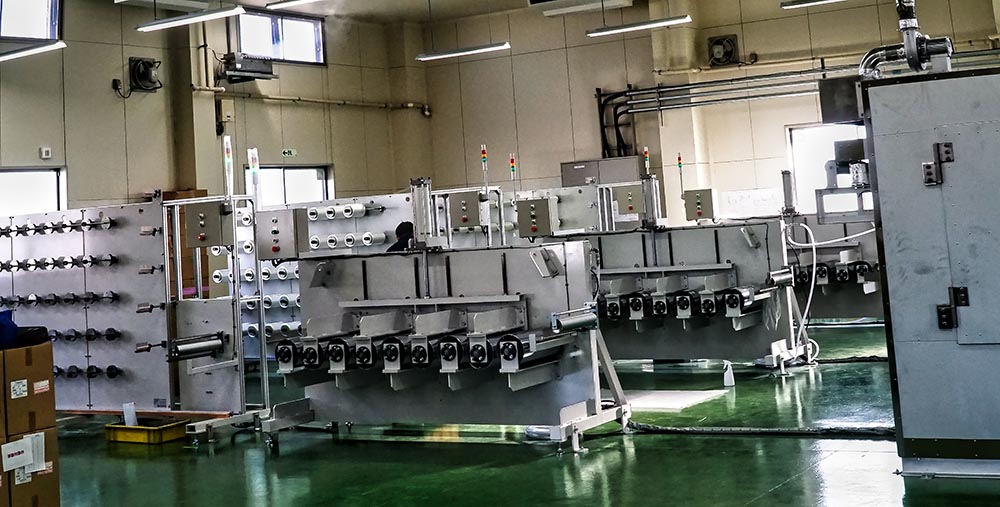

| ＰＥ原糸延伸ライン |
| アンコイラー仕様 | |
| 基本仕様 | フェルトパッキン テンション方式 |
| 名 称 | アンコイラー |
| 外径寸法 | ３．３９０ｗ ｘ １，８４０ｈ ｘ ８２０ｄ |
| 形 式 | スプリングテンション方式 |
| 原糸形状 | φ１００ ｘ ２３０ |
| 糸セット数 | ５０ 本 |
| 糸送り速度 | ０〜５０ｍ／ｍｉｎ |
| 巻解きトルク | ０〜２０Ｎ |
| ガイドローラー | φ８８ x ４７１ ２本 |
| 櫛ガイド | ピッチ ９ｍｍ ｘ ５０ ２本 |

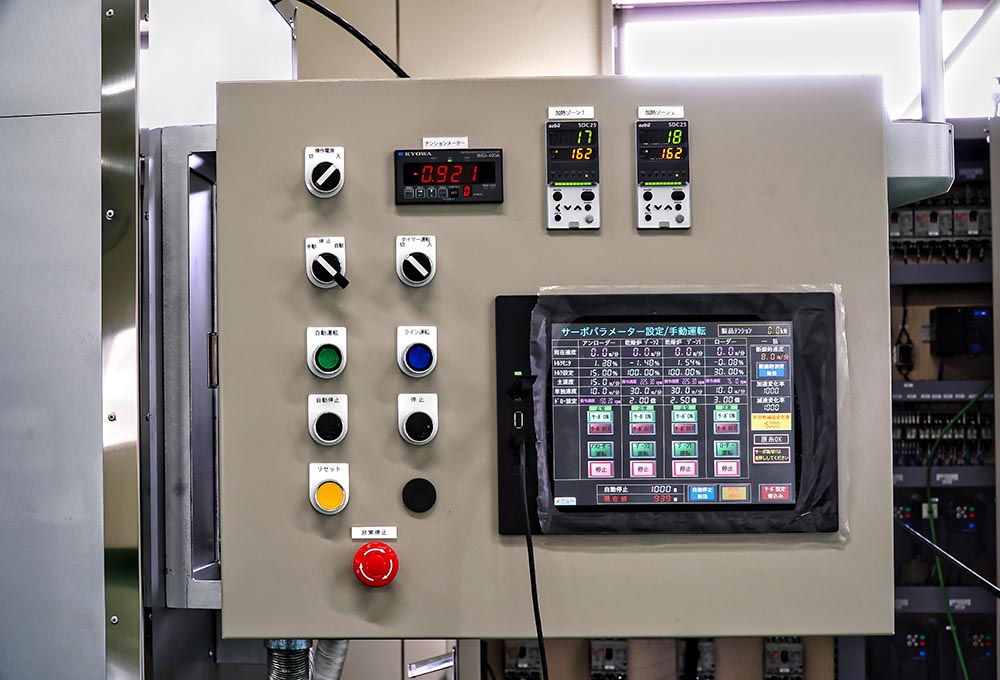

| 手元操作盤 |

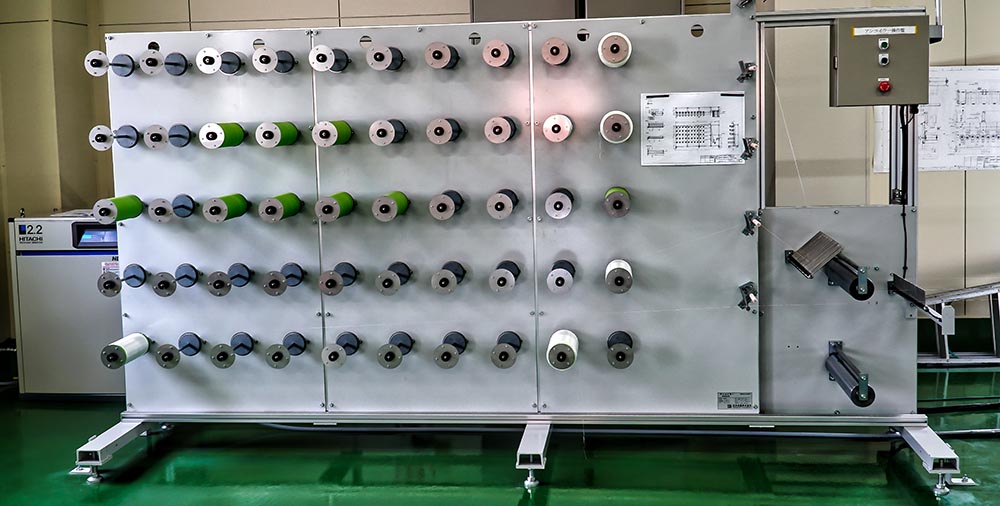

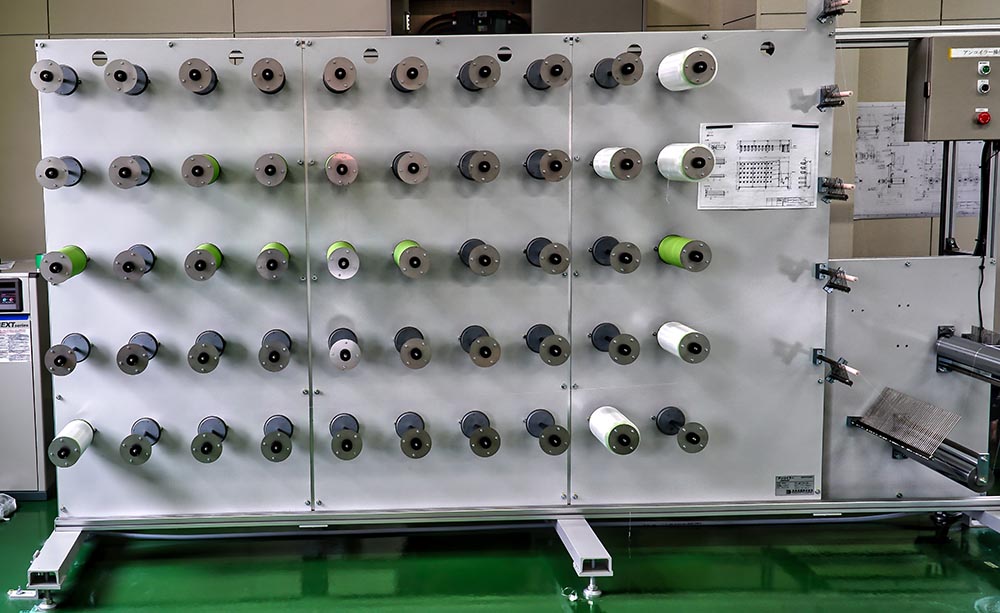

| アンコイラー |
 |
| ライン構成： アンコイラー → アンローダー → 加熱炉 → ローダー → リコイラー ・糸セットは加熱炉内のコンベアーによる自動方式 アンローダー・ローダーはシリンダーに依る自動セット方式 ・延伸率は倍率の設定によりアンローダー、炉内ローラー、ローダー等自動設定 ・延伸数量５〜１０日連続運転後設定数により自動停止 特 徴： ・高性能な加熱炉による安定した延伸が可能です ・延伸はサーボモーターによる正確な延伸倍率、延伸速度、延伸数量が設定可能 ・手元操作盤に依り全ラインの設定、運転が可能です |

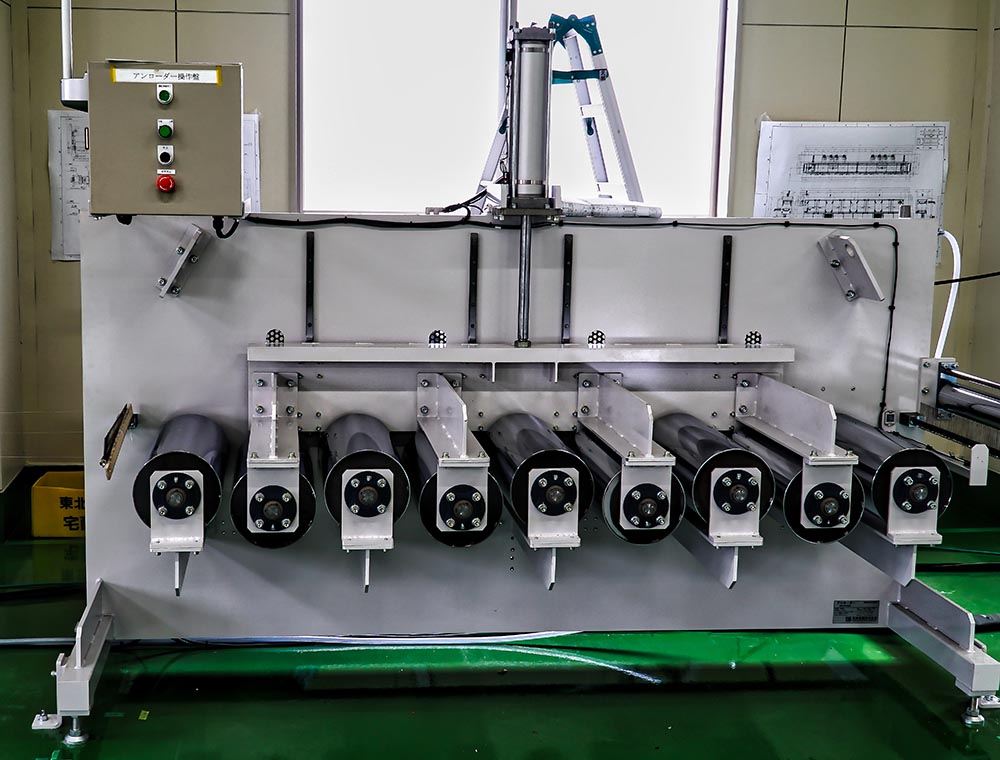

| アンローダー |
 |
| リコイラー仕様 | |
| 基本仕様 | ＰＥ原糸延伸用 紡錘巻き方式 |
| 名 称 | ＰＥ原糸巻取用 リコイラー |
| 外径寸法 | ３．７００ｗ ｘ １，９５０ｈ ｘ １，３５０ｄ |
| 形 式 | トルクモーター ＣＰＵ 制御パネル設定方式 |
| 巻取形状 | φ１００ ｘ ２３０（有効 ２００ｍｍ |
| 糸セット数 | ５０ 本 |
| 糸送り速度 | ０〜５０ｍ／ｍｉｎ |
| 巻解きトルク | ０〜３．０Ｎ |
| ガイドローラー | φ８８ x ４７１ ２本 |
| 櫛ガイド | ピッチ ９ｍｍ ｘ ５０ ２本 |
| ローダー仕様 | |
| 基本仕様 | サーボモーター駆動方式 |
| 名 称 | ＰＥ原糸延伸用ローダー |
| 外径寸法 | ２．０００ｗ ｘ １，８８０ｈ ｘ １，１７０ｄ |
| 形 式 | サーボモーター駆動方式 ＣＰＵ制御パネル設定方式 |
| 延伸形状 | 駆動ローラー方式 φ２１８ ｘ ４６１ ｘ ５ 本 |
| 延伸本数 | ５０ 本 |
| 通線方式 | 固定ローラー ３本 上下スライドローラー ２本 鏡面研磨 |
| 巻解きトルク | ０〜２，３００Ｎ |
| 巻取速度 | ０〜５０ｍ／ｍｉｎ |
| 運転方式 | アンローダー、加熱炉内ローラー同期運転方式 |
| 加熱炉仕様 | |
| 加熱炉形式 | 熱風循環式 |
| 設定温度 | 常温〜２００℃ ±１．０℃ |
| 炉内寸法 | ８００ｗ ｘ １，１００ｈ ｘ ８，８００Ｌ |
| 外径寸法 | １，０００ｗ ｘ ２，１００ｈ ｘ ９，０００Ｌ |
| 出入口形式 | 自動シャツター式 |
| 熱 源 | 電気ヒーター |
| 温度制御方式 | デジタル電子温度調節計・時間比例式 |
| 標準仕様 | デジタル温度調節計・高温遮断器 |
| オプション | 温度記録計・運転管理表示灯 |

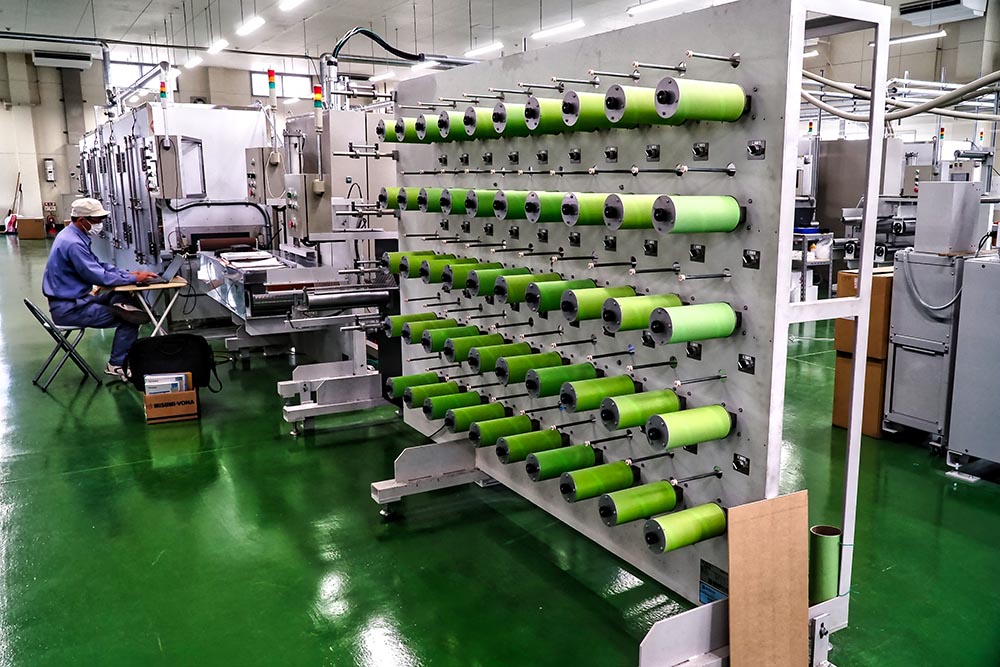

| リコイラー |
 |

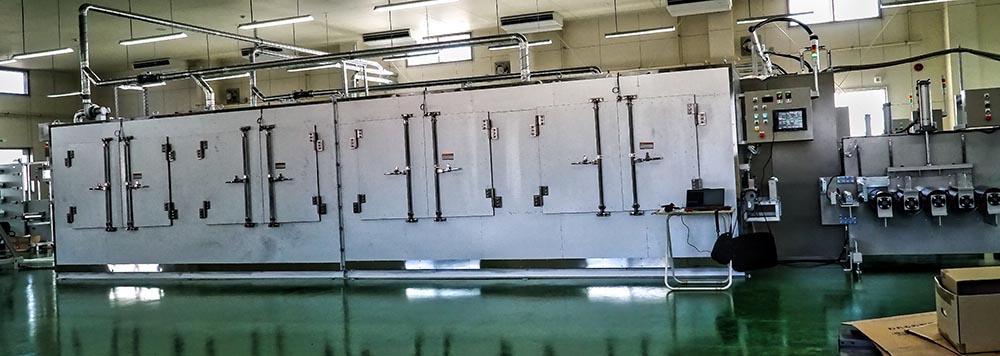

| ＰＥ原糸加熱炉 |
|
