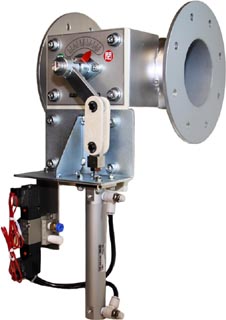

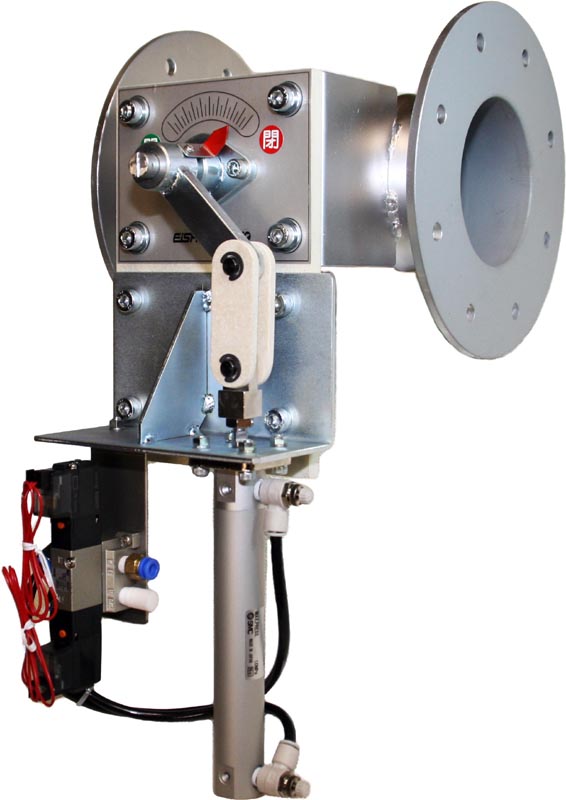

 ダンパー本体はステンレス製プレスダンパーです。 材質：ＳＳ＝１．６ｔ ［ＥＶＤＡＦ－□□□ＳＴＨ－Ｓ］ |
 接続フランジ 材質：ＳＳ＝６．０ｔ |
| 標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可） 空気圧力：０．４ＭＰａ以上 |
| |
 |
 材 質 ： ステンレス製 ＳＵＳ－１．５ｔ 板金 ［ＥＶＤＡＦ－□□□ＳＴＨ－Ｕ］ |
 耐熱仕様 ： |
 全閉リーク率 ： 通常 １～３％ ［４０／５０ ３～６％］ |
| オプション部品： 電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ |

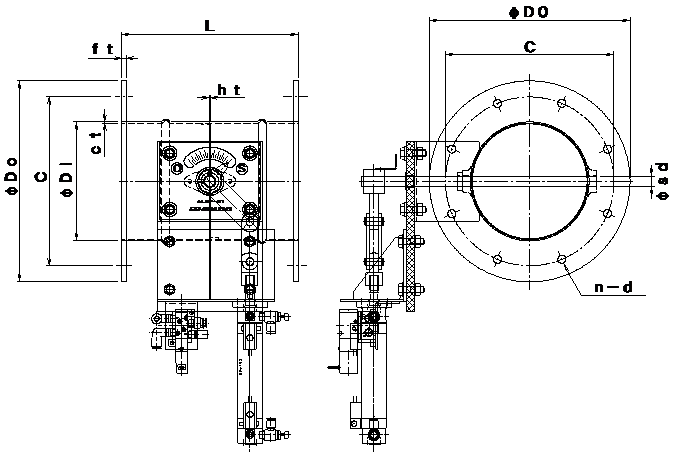

| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ－ｄ | Ｌ | ｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＶＤＡＰＦ- ４０Ａ－ＥＨＳ／ＥＨＵ | ４８．６ | １２０ | ９５ | ４－１０ | １８０ | ４．５ | ７５，６００ | ８４，０００ |
| ＥＶＤＡＰＦ- ５０Ａ－ＥＨＳ／ＥＨＵ | ６０．５ | １３０ | １０５ | ４－１０ | １８０ | ４．５ | ７６，６５０ | ８５，０５０ |
| ＥＶＤＡＦ- ７５－ＥＨＳ／ＥＨＵ | ７３ | １２９ | １０９ | ４－１０ | ２００ | ６ | ７７，７００ | ９１，３５０ |
| ＥＶＤＡＦ-１００－ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８－１０ | ２２０ | ６ | ８１，９００ | ９７，６５０ |
| ＥＶＤＡＦ-１２５－ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８－１０ | ２２０ | ６ | ８４，０００ | １０１，８５０ |
| ＥＶＤＡＦ-１５０－ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８－１０ | ２２０ | ６ | ８７，１５０ | １０７，１００ |
| ＥＶＤＡＦ-１７５－ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８－１０ | ２２０ | ６ | ９１，３５０ | １１６，５５０ |
| ＥＶＤＡＦ-２００－ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８－１０ | ２２０ | ６ | ９７，６５０ | １２２，８５０ |
| ＥＶＤＡＦ-２２５－ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | ８－１３ | ３００ | ６ | １００，８００ | １３２，３００ |
| ＥＶＤＡＦ-２５０－ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | ８－１３ | ３００ | ６ | １０８，１５０ | １４４，９００ |
| ＥＶＤＡＦ-２７５－ＥＨＳ／ＥＨＵ | ２７３ | ３７５ | ３３５ | １２－１３ | ３００ | ６ | １１２，３５０ | １５２，２５０ |
| ＥＶＤＡＦ-３００－ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２－１３ | ３００ | ６ | １２７，０５０ | １７０，１００ |
| ＥＶＤＡＦ-３５０－ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２－１３ | ３５０ | ６ | １４４，９００ | １９８，４５０ |
| ＥＶＤＡＦ-４００－ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １２－１３ | ４００ | ６ | １５４，３５０ | ２１６，３００ |
 |
 |
| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ－ｄ | Ｌ | ｔ | 標準価格 | 標準価格 |
| ＥＶＤＡＰＦ- ４０Ａ ＳＴＨ Ｓ／Ｕ | ４８．６ | １２０ | ９５ | ４－１０ | １８０ | ４．５ | ９１，４５５ | １１２，９８０ |
| ＥＶＤＡＰＦ- ５０Ａ ＳＴＨ Ｓ／Ｕ | ６０．５ | １３０ | １０５ | ４－１０ | １８０ | ４．５ | ９２，０８５ | １１３，８２０ |
| ＥＶＤＡＦ- ７５ SＴH Ｓ／Ｕ | ７３ | １２９ | １０９ | ４－１０ | ２００ | ６ | ９６，６００ | １２１，４８５ |
| ＥＶＤＡＦ-１００ SＴH Ｓ／Ｕ | ９８ | ２００ | １６０ | ８－１０ | ２２０ | ６ | １００，５９０ | １２７，８９０ |
| ＥＶＤＡＦ-１２５ SＴH Ｓ／Ｕ | １２３ | ２２５ | １８５ | ８－１０ | ２２０ | ６ | １０２，３７５ | １３１，６７０ |
| ＥＶＤＡＦ-１５０ SＴH Ｓ／Ｕ | １４８ | ２５０ | ２１０ | ８－１０ | ２２０ | ６ | １０５，０００ | １３６，７１０ |
| ＥＶＤＡＦ-１７５ SＴH Ｓ／Ｕ | １７３ | ２７５ | ２３５ | ８－１０ | ２２０ | ６ | １０９，４１０ | １４６，１６０ |
| ＥＶＤＡＦ-２００ SＴH Ｓ／Ｕ | １９８ | ３００ | ２６０ | ８－１０ | ２２０ | ６ | １１９，０７０ | １５７，７１０ |
| ＥＶＤＡＦ-２２５ SＴH Ｓ／Ｕ | ２２３ | ３２５ | ２８５ | ８－１３ | ３００ | ６ | １２２，３２５ | １６６，８４５ |
| ＥＶＤＡＦ-２５０ SＴH Ｓ／Ｕ | ２４８ | ３５０ | ３１０ | ８－１３ | ３００ | ６ | １２９，８８５ | １７７，９７５ |
| ＥＶＤＡＦ-２７５ SＴH Ｓ／Ｕ | ２７３ | ３７５ | ３３５ | １２－１３ | ３００ | ６ | １３５，１３５ | １８５，９５５ |
| ＥＶＤＡＦ-３００ SＴH Ｓ／Ｕ | ２９８ | ４００ | ３６０ | １２－１３ | ３００ | ６ | １４８，６８０ | ２０４，２２５ |
| ＥＶＤＡＦ-３５０ SＴH Ｓ／Ｕ | ３４８ | ４５０ | ４１０ | １２－１３ | ３５０ | ６ | １６６，５３０ | ２３４，３６０ |
| ＥＶＤＡＦ-４００ SＴH Ｓ／Ｕ | ３９８ | ５００ | ４６０ | １２－１３ | ４００ | ６ | １７７，８７０ | ２６１，３４５ |
|

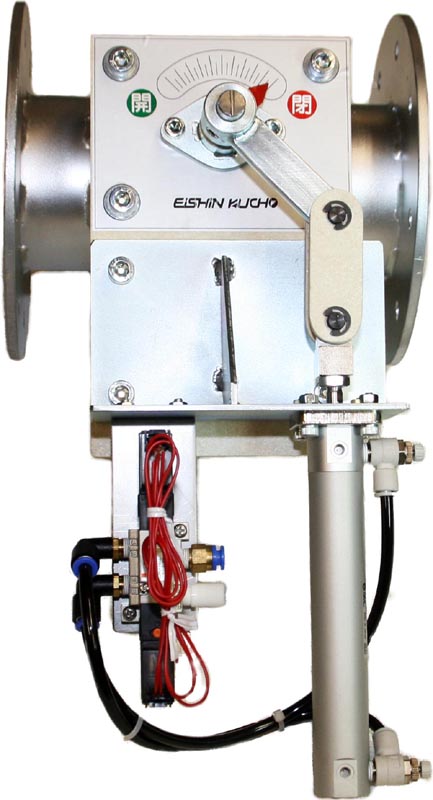

| ダンパー本体はステンレス製プレスダンパーです。 材質：ＳＳ＝１．６ｔ（ＥＨＳ）／ＳＵＳ＝１．５ｔ（ＥＨＵ） |
| 接続フランジ 材質：ＳＳ＝６．０ｔ（ＥＨＳ）／ＳＵＳ＝６．０ｔ（ＥＨＵ） |
| 標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可） 空気圧力：０．４ＭＰａ以上 |
| |
| |
| 材 質 ： 鋼板製 ＳＳ－１．６ｔ（ＥＨＳ）／ステンレス製 ＳＵＳ－１．５ｔ （ＥＨＵ）板金 |
| 耐熱仕様 ： |
| 全閉リーク率 ： 通常 １～３％ ［４０／５０ ３～６％］ |
| オプション部品： 電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ |
|
