耐熱ダンパー
　バタフライ・ダンパー　［耐熱　４００℃］ ＥＢＰＬＦ－□□□Ａ　ＳＨＳ／ＳＨＵ
［耐熱　常温］ 　　　　ＥＢＤＦ－□□□　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
［耐熱　２００℃］ 　　 ＥＢＤＦ－□□□　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
［耐熱　４００℃］ 　　 ＥＢＤＦ－□□□　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＦ-　７５－ＥＨＳ／ＥＨＵ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＦ-１００－ＥＨＳ／ＥＨＵ ９８ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＦ-１２５－ＥＨＳ／ＥＨＵ １２３ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＦ-１５０－ＥＨＳ／ＥＨＵ １４８ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＦ-１７５－ＥＨＳ／ＥＨＵ １７３ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＦ-２００－ＥＨＳ／ＥＨＵ １９８ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＦ-２２５－ＥＨＳ／ＥＨＵ ２２３ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＦ-２５０－ＥＨＳ／ＥＨＵ ２４８ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＦ-３００－ＥＨＳ／ＥＨＵ ２９８ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＦ-３５０－ＥＨＳ／ＥＨＵ ３４８ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＦ-４００－ＥＨＳ／ＥＨＵ ３９８ ５００ ４６０ １２－１５ ４００ ６
 ＥＢＤＦ-４５０－ＥＨＳ／ＥＨＵ ４４８ ５５０ ５１０ １６－１５ ４５０ ６
ＥＢＤＦ-５００－ＥＨＳ／ＥＨＵ ４９８ ６００ ５６０ １６－１５ ５００ ６
耐熱ダンパー
　　　　　ダンパー本体 　　材質：ＳＳ　／　ＳＵＳ－３０４　
　　　　　接続フランジ 　　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　操作部 　　手動操作ハンドル式
　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　　　　 　　　　　
　　　　　胴　　　体 　　鋼管サイズ仕様
　　　　　耐熱仕様 　　４００℃
　　　　　全閉リーク率 　　通常　１～３％　　
　　　　　静　　　圧　　 　　２．０　ＫＰａ
　　　　　ダンパー本体　　 　　材質：ＳＳ　　／　ＳＵＳ－３０４　
　　　　　接続フランジ　 　　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　駆動装置 　　手動操作ハンドル式
　　 　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　 　　 　　 　　
　　　　　胴　　　体　　　 　　鋼管サイズ仕様
　　　　　耐熱仕様　　　 　　２００℃
　　　　　全閉リーク率　　　　 　　通常　１～３％　　

　　　　　静　　　圧　　

　　２．０　ＫＰａ
総合カタログ
単品カタログ
　バタフライ・ダンパー　［耐熱　常温］ ＥＢＤＦ－□□□　Ｓ／Ｕ
バタフライダンパー バタフライダンパー

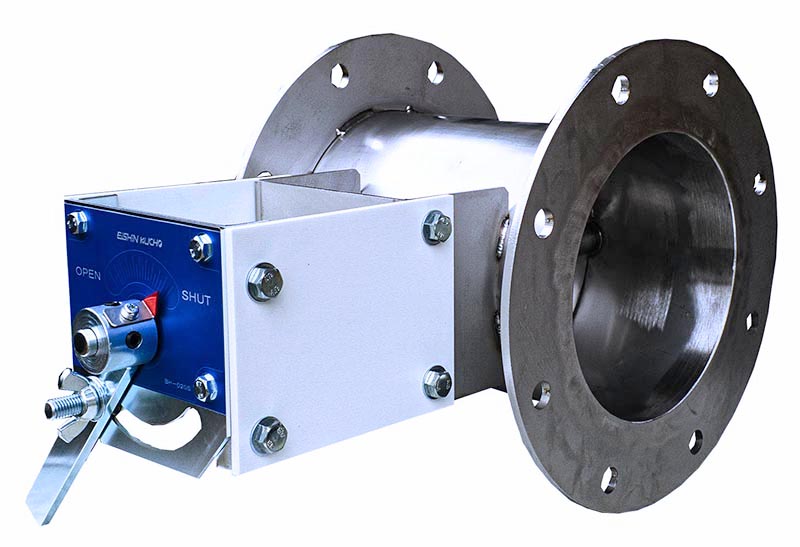

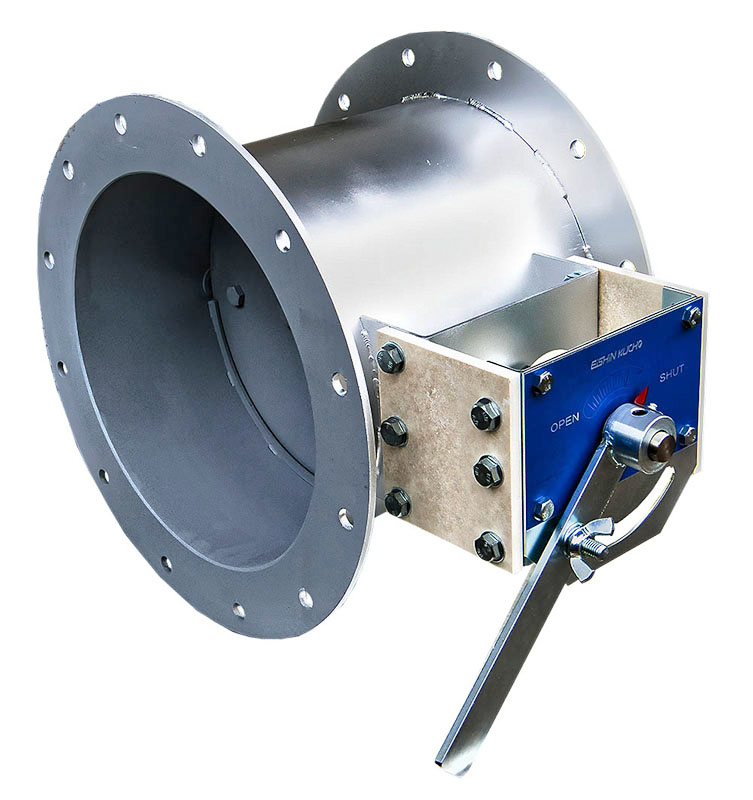

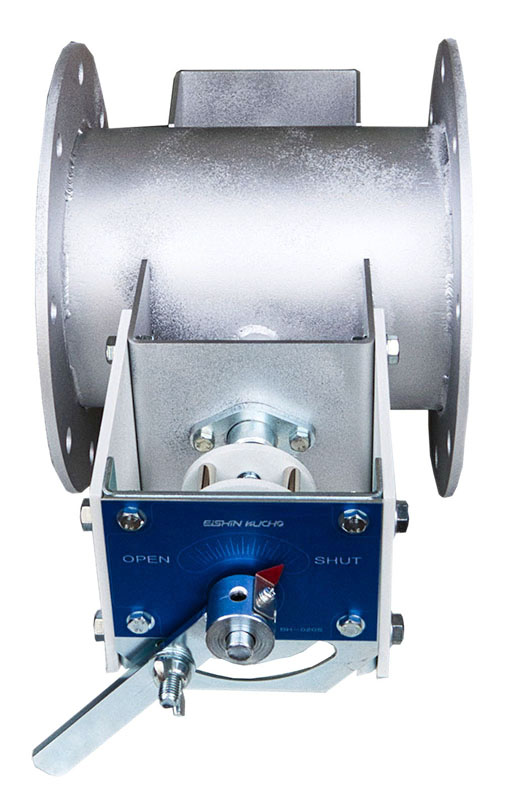

　バタフライ・ダンパー　［耐熱　２００℃］ ＥＢＤＦ－□□□　ＥＨＳ／ＥＨＵ
バタフライダンパー バタフライダンパー
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ

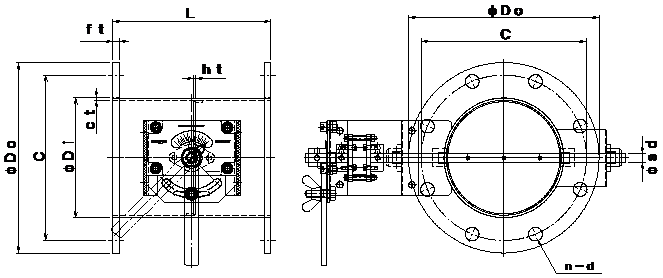

ダクトサイズ　バタフライ・ダンパー　［耐熱４００℃］［軽量型］　［軸受付］
　ロックハンドル式　手動ダンパー
ＥＢＤＦ－□□□Ａ　ＳＨＳ［ＳＳ］／ＥＢＤＦ－□□□　ＳＨＵ［ＳＵＳ］　
耐熱ダンパー
耐熱・手動･軽量型バタフライ・ダンパー［ロックハンドル式］・ダンパー仕様
耐熱・手動･軽量型バタフライ・ダンパー［ロックハンドル式］・ダンパー仕様

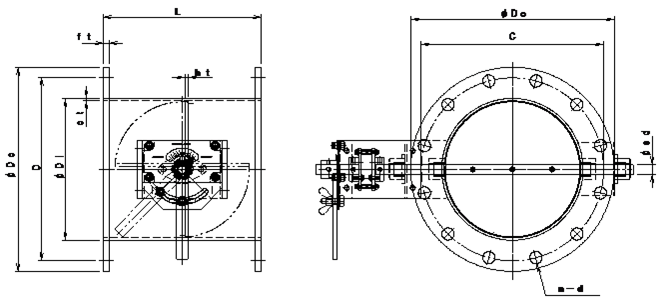

ダクトサイズ　バタフライ・ダンパー［軸受無］耐熱　２００℃［軽量型］
　ロックハンドル式　手動ダンパー
ＥＢＤＦ－□□□　ＥＨＳ［ＳＳ］／ＥＢＤＦ－□□□　ＥＨＵ［ＳＵＳ］　

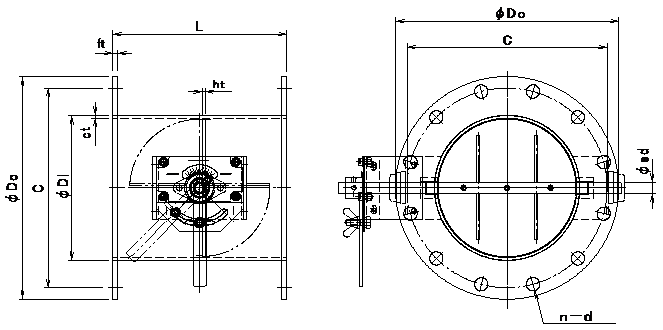

ダクトサイズ　バタフライ・ダンパー［軸受無］［軽量型］ロックハンドル式　手動ダンパー
ＥＢＤＦ－□□□　Ｓ［ＳＳ］／ＥＢＤＦ－□□□　Ｕ［ＳＵＳ］
　　　　　ダンパー本体 　　材質：ＳＳ　　／　ＳＵＳ－３０４　
　　　　　接続フランジ　 　　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　操作部 　　手動操作ハンドル式
　　 　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　　 　 　　　 　
　　　　　胴　　　体　　　　 　　鋼管サイズ仕様
　　　　　耐熱仕様　　　　 　　常温
　　　　　全閉リーク率　　 　　通常　１～３％　
　　　　　静　　　圧　　　 　　２．０　ＫＰａ
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＦ-　７５－Ｓ／Ｕ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＦ-１００－Ｓ／Ｕ ９８ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＦ-１２５－Ｓ／Ｕ １２３ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＦ-１５０－Ｓ／Ｕ １４８ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＦ-１７５－Ｓ／Ｕ １７３ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＦ-２００－Ｓ／Ｕ １９８ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＦ-２２５－Ｓ／Ｕ ２２３ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＦ-２５０－Ｓ／Ｕ ２４８ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＦ-３００－Ｓ／Ｕ ２９８ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＦ-３５０－Ｓ／Ｕ ３４８ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＦ-４００－Ｓ／Ｕ ３９８ ５００ ４６０ １２－１５ ４００ ６
 ＥＢＤＦ-４５０－Ｓ／Ｕ ４４８ ５５０ ５１０ １６－１５ ４５０ ６
ＥＢＤＦ-５００－Ｓ／Ｕ ４９８ ６００ ５６０ １６－１５ ５００ ６
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＦ-　７５－ＳＨＳ／ＳＨＵ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＦ-１００－ＳＨＳ／ＳＨＵ ９８ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＦ-１２５－ＳＨＳ／ＳＨＵ １２３ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＦ-１５０－ＳＨＳ／ＳＨＵ １４８ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＦ-１７５－ＳＨＳ／ＳＨＵ １７３ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＦ-２００－ＳＨＳ／ＳＨＵ １９８ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＦ-２２５－ＳＨＳ／ＳＨＵ ２２３ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＦ-２５０－ＳＨＳ／ＳＨＵ ２４８ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＦ-３００－ＳＨＳ／ＳＨＵ ２９８ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＦ-３５０－ＳＨＳ／ＳＨＵ ３４８ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＦ-４００－ＳＨＳ／ＳＨＵ ３９８ ５００ ４６０ １２－１５ ４００ ６
ＥＢＤＦ-４５０－ＳＨＳ／ＳＨＵ  ４４８ ５５０ ５１０ １６－１５ ４５０ ６
ＥＢＤＦ-５００－ＳＨＳ／ＳＨＵ ４９８ ６００ ５６０ １６－１５ ５００ ６
バタフライダンパー バタフライダンパー
手動･軽量型バタフライ・ダンパー［ロックハンドル式］・ダンパー仕様
