バタフライダンパー バタフライダンパー

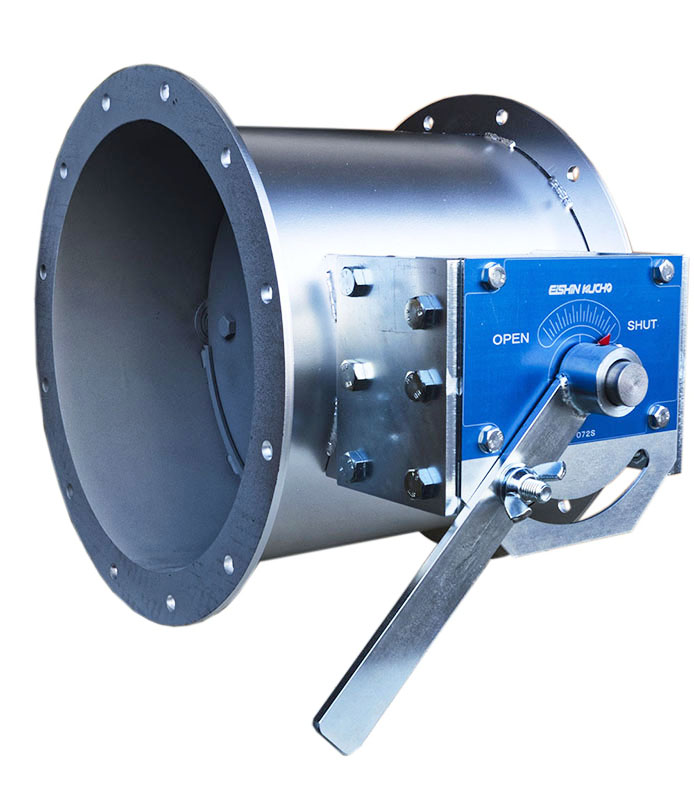

　バタフライ・ダンパー　［耐熱　常温］ ＥＢＰＤＦ－□□□Ａ　Ｓ／Ｕ
耐熱ダンパー
［耐熱　常温］ 　　　　ＥＢＰＤＦ－□□□Ａ　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
［耐熱　２００℃］ 　　 ＥＢＰＤＦ－□□□Ａ　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
［耐熱　４００℃］ 　　 ＥＢＰＤＦ－□□□Ａ　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
総合カタログ
単品カタログ
　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　　／　ＳＵＳ－３０４　
　　　　　接続フランジ　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　手動操作ハンドル式
　　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　　　
　　　　　胴　　　体　　　　：　鋼管サイズ仕様
　　　　　耐熱仕様　　　　：　常温
　　　　　全閉リーク率　　：　通常　１～３％　
　　　　　静　　　圧　　　：　２．０　ＫＰａ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ

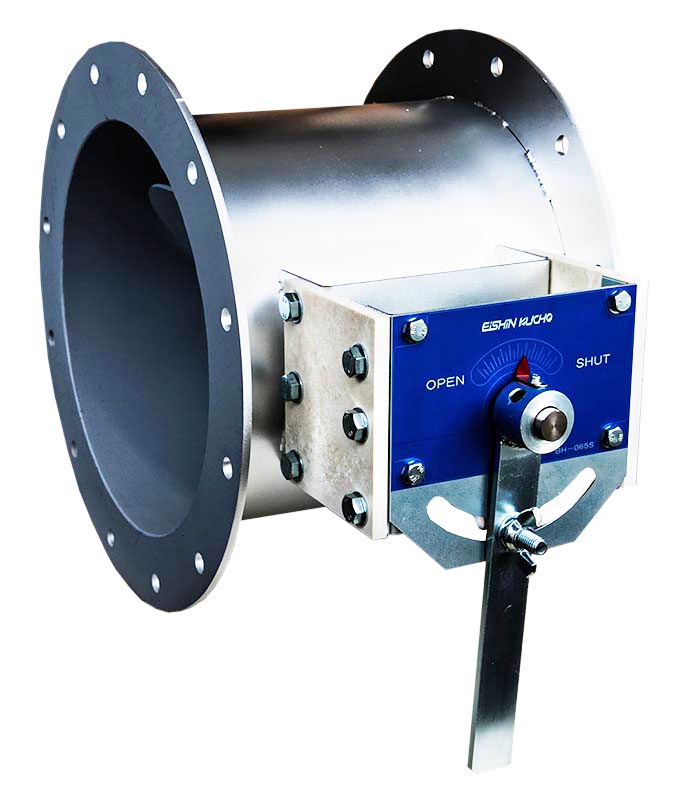

　バタフライ・ダンパー　［耐熱　４００℃］ ＥＢＰＤＦ－□□□Ａ　ＳＨＳ／ＳＨＵ
パイプサイズ　バタフライ・ダンパー［軸受無］耐熱　２００℃［プラント用］
　ロックハンドル式　手動ダンパー
ＥＢＰＤＦ－□□□Ａ　ＥＨＳ［ＳＳ］／ＥＢＰＤＦ－□□□Ａ　ＥＨＵ［ＳＵＳ］　
バタフライダンパー バタフライダンパー
バタフライダンパー バタフライダンパー
　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　　／　ＳＵＳ－３０４　
　　　　　接続フランジ　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　手動操作ハンドル式
　　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　　　　
　　　　　胴　　　体　　　　：　鋼管サイズ仕様
　　　　　耐熱仕様　　　　：　４００℃
　　　　　全閉リーク率　　：　通常　１～３％　　
　　　　　 静　　　圧　　　　：　２．０　ＫＰａ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ

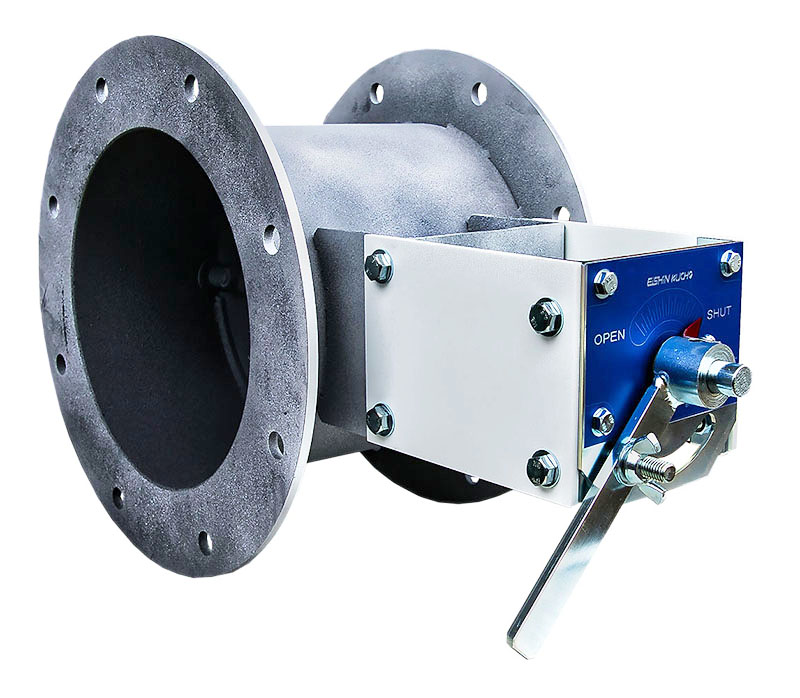

　バタフライ・ダンパー　［耐熱　２００℃］ ＥＢＰＤＦ－□□□Ａ　ＥＨＳ／ＥＨＵ
パイプサイズ　バタフライ・ダンパー［軸受無］［軽量型］ロックハンドル式　手動ダンパー
ＥＢＰＤＦ－□□□Ａ　Ｓ［ＳＳ］／ＥＢＰＤＦ－□□□Ａ　Ｕ［ＳＵＳ］
パイプサイズ　バタフライ・ダンパー　［耐熱４００℃］［軽量型］　［軸受付］
　ロックハンドル式　手動ダンパー
ＥＢＰＤＦ－□□□Ａ　ＳＨＳ［ＳＳ］／ＥＢＰＤＦ－□□□Ａ　ＳＨＵ［ＳＵＳ］　
　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　　／　ＳＵＳ－３０４　
　　　　　接続フランジ　材質：ＳＳ　／　ＳＵＳ－３０４
　　　　　手動操作ハンドル式
　　 　　Ｓｔａｎｄａｒｄ　［軽量型］
　　　　
　　　　　胴　　　体　　　　：　鋼管サイズ仕様
　　　　　耐熱仕様　　　　：　２００℃
　　　　　全閉リーク率　　：　通常　１～３％　　

　　　　　静　　　圧　　　：　２．０　ＫＰａ
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＰＤＦ-　８０Ａ－ＳＨＳ／ＳＨＵ ８９．１ １８０ １４５ ４－１５ ２２０ ６
ＥＢＰＤＦ-１００Ａ－ＳＨＳ／ＳＨＵ １１４．３ ２００ １６５ ８－１５ ２２０ ６
ＥＢＰＤＦ-１２５Ａ－ＳＨＳ／ＳＨＵ １３９．８ ２３５ ２００ ８－１５ ２２０ ６
ＥＢＰＤＦ-１５０Ａ－ＳＨＳ／ＳＨＵ １６５．２ ２６５ ２３０ ８－１５ ２２０ ６
ＥＢＰＤＦ-１７５Ａ－ＳＨＳ／ＳＨＵ １９０．７ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２００Ａ－ＳＨＳ／ＳＨＵ ２１６．３ ３２０ ２８０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２２５Ａ－ＳＨＳ／ＳＨＵ ２４１．８ ３４５ ３０５ ８－１５ ３００ ６
ＥＢＰＤＦ-２５０Ａ－ＳＨＳ／ＳＨＵ ２６７．４ ３８５ ３４５ ８－１５ ３００ ６
ＥＢＰＤＦ-３００Ａ－ＳＨＳ／ＳＨＵ ３１８．５ ４３０ ３９０ １２－１５ ３００ ６
ＥＢＰＤＦ-３５０Ａ－ＳＨＳ／ＳＨＵ ３５５．６ ４８０ ４３５ １２－１５ ３６０ ６
ＥＢＰＤＦ-４００Ａ－ＳＨＳ／ＳＨＵ ４０６．４ ５４０ ４９５ １２－１５ ４００ ６
ＥＢＰＤＦ-４５０Ａ－ＳＨＳ／ＳＨＵ ４５７．２ ６０５ ５５５ １６－１５ ４５０ ６
ＥＢＰＤＦ-５００Ａ－ＳＨＳ／ＳＨＵ ５０８．０ ６５５ ６０５ １６－１５ ５００ ６
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＰＤＦ-　８０Ａ－ＥＨＳ／ＥＨＵ ８９．１ １８０ １４５ ４－１５ ２２０ ６
ＥＢＰＤＦ-１００Ａ－ＥＨＳ／ＥＨＵ １１４．３ ２００ １６５ ８－１５ ２２０ ６
ＥＢＰＤＦ-１２５Ａ－ＥＨＳ／ＥＨＵ １３９．８ ２３５ ２００ ８－１５ ２２０ ６
ＥＢＰＤＦ-１５０Ａ－ＥＨＳ／ＥＨＵ １６５．２ ２６５ ２３０ ８－１５ ２２０ ６
ＥＢＰＤＦ-１７５Ａ－ＥＨＳ／ＥＨＵ １９０．７ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２００Ａ－ＥＨＳ／ＥＨＵ ２１６．３ ３２０ ２８０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２２５Ａ－ＥＨＳ／ＥＨＵ ２４１．８ ３４５ ３０５ ８－１５ ３００ ６
ＥＢＰＤＦ-２５０Ａ－ＥＨＳ／ＥＨＵ ２６７．４ ３８５ ３４５ ８－１５ ３００ ６
ＥＢＰＤＦ-３００Ａ－ＥＨＳ／ＥＨＵ ３１８．５ ４３０ ３９０ １２－１５ ３００ ６
ＥＢＰＤＦ-３５０Ａ－ＥＨＳ／ＥＨＵ ３５５．６ ４８０ ４３５ １２－１５ ３６０ ６
ＥＢＰＤＦ-４００Ａ－ＥＨＳ／ＥＨＵ ４０６．４ ５４０ ４９５ １２－１５ ４００ ６
ＥＢＰＤＦ-４５０Ａ－ＥＨＳ／ＥＨＵ ４５７．２ ６０５ ５５５ １６－１５ ４５０ ６
ＥＢＰＤＦ-５００Ａ－ＥＨＳ／ＥＨＵ ５０８．０ ６５５ ６０５ １６－１５ ５００ ６
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＰＤＦ-　８０Ａ－Ｓ／Ｕ ８９．１ １８０ １４５ ４－１５ ２２０ ６
ＥＢＰＤＦ-１００Ａ－Ｓ／Ｕ １１４．３ ２００ １６５ ８－１５ ２２０ ６
ＥＢＰＤＦ-１２５Ａ－Ｓ／Ｕ １３９．８ ２３５ ２００ ８－１５ ２２０ ６
ＥＢＰＤＦ-１５０Ａ－Ｓ／Ｕ １６５．２ ２６５ ２３０ ８－１５ ２２０ ６
ＥＢＰＤＦ-１７５Ａ－Ｓ／Ｕ １９０．７ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２００Ａ－Ｓ／Ｕ ２１６．３ ３２０ ２８０ ８－１５ ２２０ ６
ＥＢＰＤＦ-２２５Ａ－Ｓ／Ｕ ２４１．８ ３４５ ３０５ ８－１５ ３００ ６
ＥＢＰＤＦ-２５０Ａ－Ｓ／Ｕ ２６７．４ ３８５ ３４５ ８－１５ ３００ ６
ＥＢＰＤＦ-３００Ａ－Ｓ／Ｕ ３１８．５ ４３０ ３９０ １２－１５ ３００ ６
ＥＢＰＤＦ-３５０Ａ－Ｓ／Ｕ ３５５．６ ４８０ ４３５ １２－１５ ３６０ ６
ＥＢＰＤＦ-４００Ａ－Ｓ／Ｕ ４０６．４ ５４０ ４９５ １２－１５ ４００ ６
ＥＢＰＤＦ-４５０Ａ－Ｓ／Ｕ ４５７．２ ６０５ ５５５ １６－１５ ４５０ ６
ＥＢＰＤＦ-５００Ａ－Ｓ／Ｕ ５０８．０ ６５５ ６０５ １６－１５ ５００ ６
