 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 空気圧式 ロータリーアクチュエータ式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 ［高靜圧用］ |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ２００℃以下 清浄空気、腐食性ガスは御指定下さい。 |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ５０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|

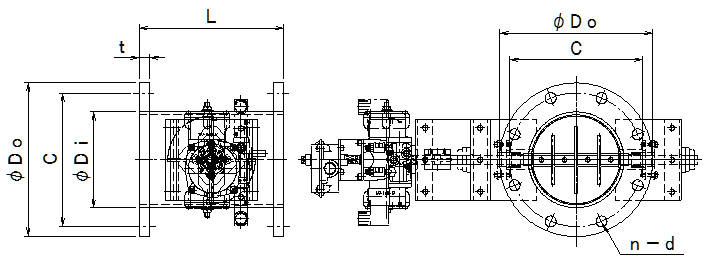

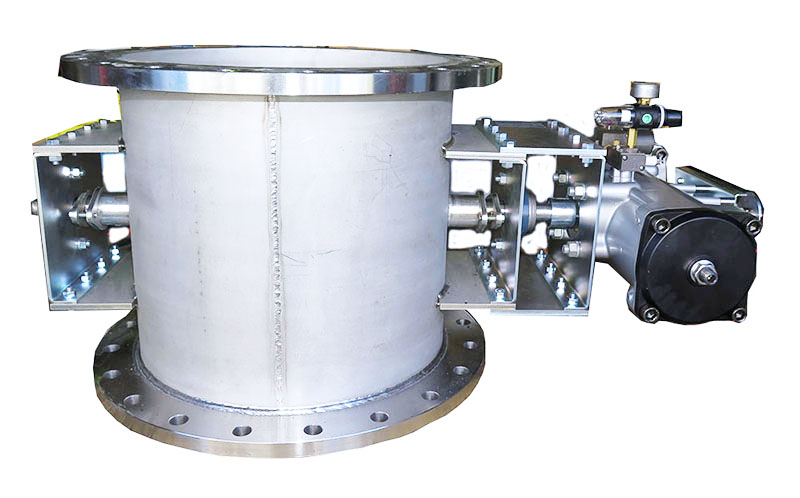

高靜圧自動・ダンパー ［プラント用］ ［耐熱 常温］
［空気圧式 ロータリーアクチュエータ］
ＥＧＰＡＦ－□□□Ａ Ｓ［ＳＳ］／ＥＧＰＡＦ－□□□Ａ Ｕ［ＳＵＳ］

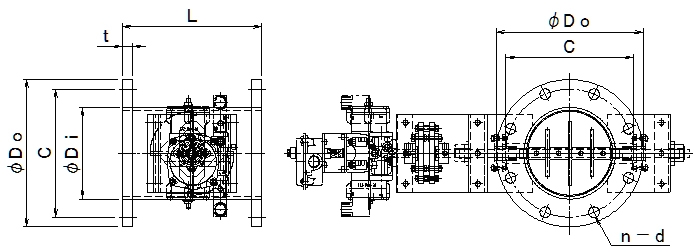

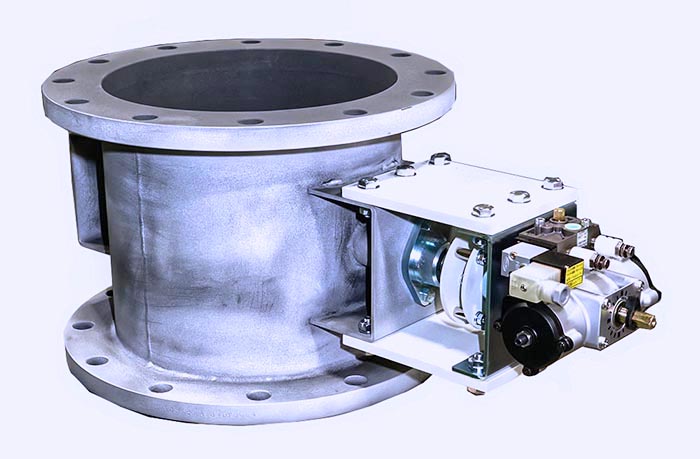

高靜圧自動・ダンパー ［耐熱 ２００℃］［プラント用］
［空気圧式 ロータリーアクチェーター］
ＥＧＰＡＦ－□□□Ａ ＥＨＳ［ＳＳ］／ＥＧＰＡＦ－□□□Ａ ＥＨＵ［ＳＵＳ］
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 空気圧式 ロータリーアクチュエーター式 |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 ［高靜圧用］ |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： 常温用 清浄空気、腐食性ガスは御指定下さい。 |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ５０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＧＰＡＦ- ８０Ａ－Ｓ／Ｕ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２５０ |
１４ |
４．２／４．０ |
|
|
| ＥＧＰＡＦ-１００Ａ－Ｓ／Ｕ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２５０ |
１６ |
４．５／４．０ |
|
|
| ＥＧＰＡＦ-１２５Ａ－Ｓ／Ｕ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２５０ |
１６ |
４．５／５．０ |
|
|
| ＥＧＰＡＦ-１５０Ａ－Ｓ／Ｕ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２５０ |
１８ |
５．０／５．０ |
|
|
| ＥＧＰＡＦ-１７５Ａ－Ｓ／Ｕ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２５０ |
１８ |
５．３／５．０ |
|
|
| ＥＧＰＡＦ-２００Ａ－Ｓ／Ｕ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２５０ |
２０ |
５．８／６．０ |
|
|
| ＥＧＰＡＦ-２２５Ａ－Ｓ／Ｕ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
２０ |
６．２／６．０ |
|
|
| ＥＧＰＡＦ-２５０Ａ－Ｓ／Ｕ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
２２ |
６．６／６．０ |
|
|
| ＥＧＰＡＦ-３００Ａ－Ｓ／Ｕ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
２２ |
６．９／６．０ |
|
|
| ＥＧＰＡＦ-３５０Ａ－Ｓ／Ｕ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４００Ａ－Ｓ／Ｕ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４５０Ａ－Ｓ／Ｕ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-５００Ａ－Ｓ／Ｕ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
２４ |
７．９／９．５ |
|
|

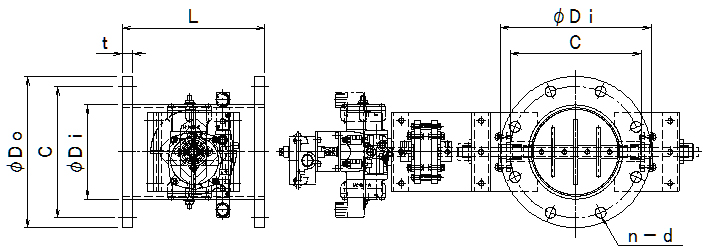

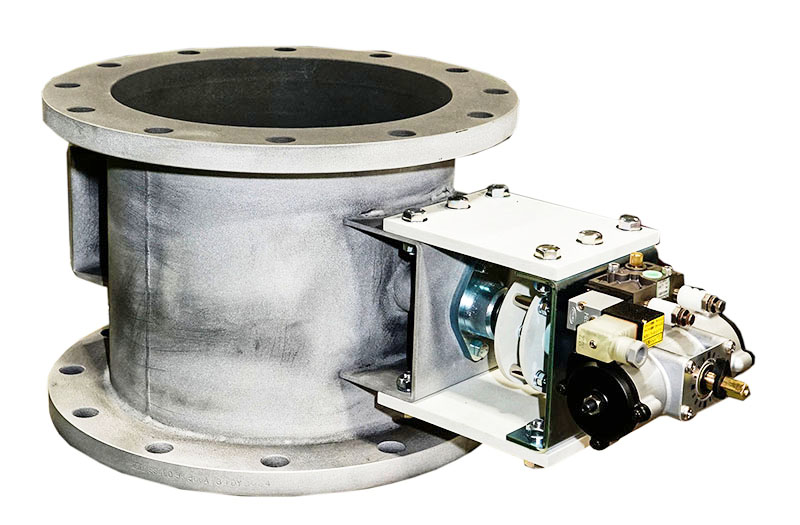

高靜圧自動・ダンパー 耐熱 ４００℃ ［プラント用］
［空気圧式 ロータリーアクチュエータ］
ＥＧＰＡＦ－□□□Ａ ＳＨＳ［ＳＳ］／ＥＧＰＡＦ－□□□Ａ ＳＨＵ［ＳＵＳ］
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 空気圧式 ロータリーアクチュエータ式 |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 ［高靜圧用］ |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： 400℃以下 清浄空気、腐食性ガスは御指定下さい。 |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ５０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＧＰＡＦ- ８０Ａ－ＳＨＳ／ＳＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２５０ |
１４ |
４．２／４．０ |
|
|
| ＥＧＰＡＦ-１００Ａ－ＳＨＳ／ＳＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２５０ |
１６ |
４．５／４．０ |
|
|
| ＥＧＰＡＦ-１２５Ａ－ＳＨＳ／ＳＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２５０ |
１６ |
４．５／５．０ |
|
|
| ＥＧＰＡＦ-１５０Ａ－ＳＨＳ／ＳＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２５０ |
１８ |
５．０／５．０ |
|
|
| ＥＧＰＡＦ-１７５Ａ－ＳＨＳ／ＳＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２５０ |
１８ |
５．３／５．０ |
|
|
| ＥＧＰＡＦ-２００Ａ－ＳＨＳ／ＳＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２５０ |
２０ |
５．８／６．０ |
|
|
| ＥＧＰＡＦ-２２５Ａ－ＳＨＳ／ＳＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
２０ |
６．２／６．０ |
|
|
| ＥＧＰＡＦ-２５０Ａ－ＳＨＳ／ＳＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
２２ |
６．６／６．０ |
|
|
| ＥＧＰＡＦ-３００Ａ－ＳＨＳ／ＳＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
２２ |
６．９／６．０ |
|
|
| ＥＧＰＡＦ-３５０Ａ－ＳＨＳ／ＳＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４００Ａ－ＳＨＳ／ＳＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４５０Ａ－ＳＨＳ／ＳＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-５００Ａ－ＳＨＳ／ＳＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
２４ |
７．９／９．５ |
|
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＧＰＡＦ- ８０Ａ－ＥＨＳ／ＥＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２５０ |
１４ |
４．２／４．０ |
|
|
| ＥＧＰＡＦ-１００Ａ－ＥＨＳ／ＥＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２５０ |
１６ |
４．５／４．０ |
|
|
| ＥＧＰＡＦ-１２５Ａ－ＥＨＳ／ＥＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２５０ |
１６ |
４．５／５．０ |
|
|
| ＥＧＰＡＦ-１５０Ａ－ＥＨＳ／ＥＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２５０ |
１８ |
５．０／５．０ |
|
|
| ＥＧＰＡＦ-１７５Ａ－ＥＨＳ／ＥＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２５０ |
１８ |
５．３／５．０ |
|
|
| ＥＧＰＡＦ-２００Ａ－ＥＨＳ／ＥＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２５０ |
２０ |
５．８／６．０ |
|
|
| ＥＧＰＡＦ-２２５Ａ－ＥＨＳ／ＥＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
２０ |
６．２／６．０ |
|
|
| ＥＧＰＡＦ-２５０Ａ－ＥＨＳ／ＥＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
２２ |
６．６／６．０ |
|
|
| ＥＧＰＡＦ-３００Ａ－ＥＨＳ／ＥＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
２２ |
６．９／６．０ |
|
|
| ＥＧＰＡＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４００Ａ－ＥＨＳ／ＥＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-４５０Ａ－ＥＨＳ／ＥＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
２４ |
７．９／８．０ |
|
|
| ＥＧＰＡＦ-５００Ａ－ＥＨＳ／ＥＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
２４ |
７．９／９．５ |
|
|
