バタフライ・ダンパーの特長
     ダンパー本体 材質:SS  / SUS−304
     接続フランジ 材質:SS / SUS−304
     電動モーター/ ロータリーアクチュエータ式
     HEAVY TYPE プラント用 [高靜圧用]

     胴   体    : 鋼管サイズ仕様
     耐熱仕様    : 常温用 清浄空気、腐食性ガスの場合はお問い合せ下さい。
     全閉リーク率  : 通常 1〜3%
     静   圧    : 50 KPa 以下

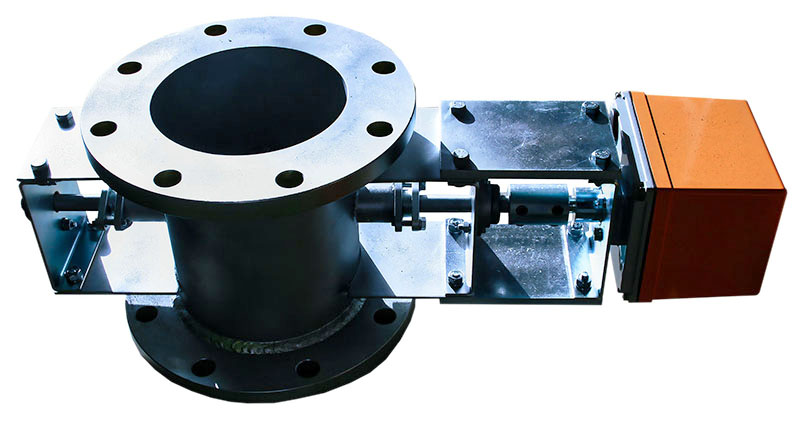

     オプション    : 比例式、開閉信号、開度信号、強制開閉信号  写真はオプション(屋外用防滴箱付)

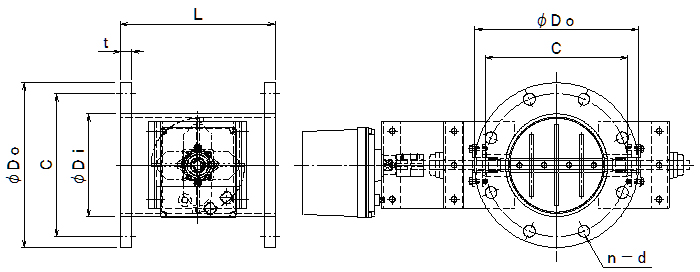

型  式 φDi φDo n−d ft ct 標準価格[SS] 標準価格[SUS]
EGPMF-80A−S/U 89.1 180 145 4−19 250 14 4.2/4.0
EGPMF-100A−S/U 114.3 200 165 8−19 250 16 4.5/4.0
EGPMF-125A−S/U 139.8 235 200 8−19 250 16 4.5/5.0
EGPMF-150A−S/U 165.2 265 230 8−19 250 18 5.0/5.0
EGPMF-175A−S/U 190.7 300 260 8−23 250 18 5.3/5.0
EGPMF-200A−S/U 216.3 320 280 8−23 250 20 5.8/6.0
EGPMF-225A−S/U 241.8 345 305 12−23 300 20 6.2/6.0
EGPMF-250A−S/U 267.4 385 345 12−23 300 22 6.6/6.0
EGPMF-300A−S/U 318.5 430 390 12−23 300 22 6.9/6.0
EGPMF-350A−S/U 355.6 480 435 12−25 360 24 7.9/8.0
EGPMF-400A−S/U 406.4 540 495 16−25 400 24 7.9/8.0
EGPMF-450A−S/U 457.2 605 555 16−25 450 24 7.9/8.0
EHPHMF-500A−S/U 508.0 655 605 20−25 500 24 7.9/9.5

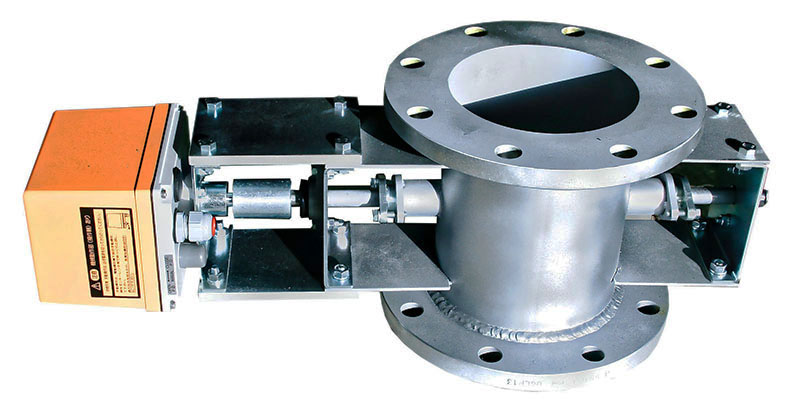

高靜圧モーター・ダンパー[プラント用]

[電動モーター式 ロータリーアクチュエータ
 EGPMF−□□□A S[SS]/EGPMF−□□□A U[SUS]
  バタフライ・ダンパーの特長
     ダンパー本体 材質:SS  / SUS−304
     接続フランジ 材質:SS / SUS−304
     電動モーター式 ロータリーアクチュエータ式
     HEAVY TYPE プラント用 [高靜圧用]

     胴   体    : 鋼管サイズ仕様
     耐熱仕様    : 200℃ 清浄空気、腐食性ガスの場合はお問い合せ下さい。
     全閉リーク率  : 通常 1〜3%
     静   圧    : 50 KPa 以下
     オプション    : 比例式、開閉信号、開度信号、強制開閉信号

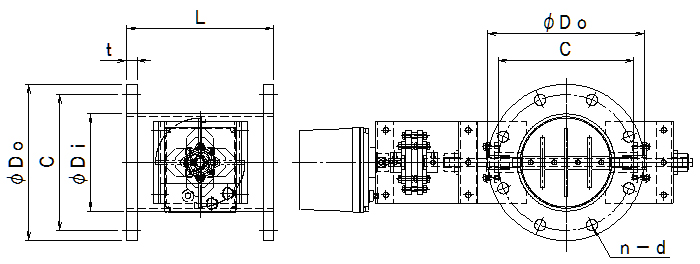

型  式 φDi φDo n−d ft ct 標準価格[SS] 標準価格[SUS]
EGPMF- 80A−EHS/EHU 89.1 180 145 4−19 250 14 4.2/4.0
EGPMF-100A−EHS/EHU 114.3 200 165 8−19 250 16 4.5/4.0
EGPMF-125A−EHS/EHU 139.8 235 200 8−19 250 16 4.5/5.0
EGPMF-150A−EHS/EHU 165.2 265 230 8−19 250 18 5.0/5.0
EGPMF-175A−EHS/EHU 190.7 300 260 8−23 250 18 5.3/5.0
EGPMF-200A−EHS/EHU 216.3 320 280 8−23 250 20 5.8/6.0
EGPMF-225A−EHS/EHU 241.8 345 305 12−23 300 20 6.2/6.0
EGPMF-250A−EHS/EHU 267.4 385 345 12−23 300 22 6.6/6.0
EGPMF-300A−EHS/EHU 318.5 430 390 12−23 300 22 6.9/6.0
EGPMF-350A−EHS/EHU 355.6 480 435 12−25 360 24 7.9/8.0
EGPMF-400A−EHS/EHU 406.4 540 495 16−25 400 24 7.9/8.0
EGPMF-450A−EHS/EHU 457.2 605 555 16−25 450 24 7.9/8.0
EGPMF-500A−EHS/EHU 508.0 655 605 20−25 500 24 7.9/9.5
耐熱ダンパー
詳細図面 ss sus ダウンロード サイトマップ
[耐熱 常温]     EGPMF−□□□A S/U (SS/SUS)
[耐熱 200℃]    EGPMF−□□□A EHS/EHU (SS/SUS)
[耐熱 400℃]    EGPMF−□□□A SHS/SHU (SS/SUS)
総合カタログ
単品カタログ
詳細図面 ss sus ダウンロード サイトマップ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
 モーター・ダンパー [耐熱 400℃] EGPMF−□□□A SHS/SHU
耐熱ダンパー
詳細図面 ss sus ダウンロード サイトマップ
 モーター・ダンパー [耐熱 200℃] EGPMF−□□□A EHS/EHU
耐熱ダンパー

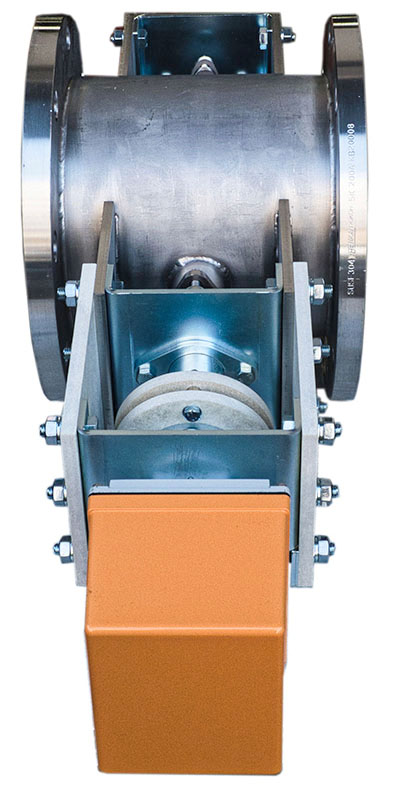

高靜圧モーター・ダンパー  耐熱 200℃ [プラント用]

[電動モーター式 ロータリーアクチュエータ]

 EGPMF−□□□A EHS[SS]/EGPMF−□□□A EHU[SUS]
  バタフライ・ダンパーの特長
     ダンパー本体 材質:SS  / SUS−304
     接続フランジ 材質:SS / SUS−304
     電動モーター式 ロータリーアクチュエータ式
     HEAVY TYPE プラント用 [高靜圧用]

     胴   体    : 鋼管サイズ仕様
     耐熱仕様    : 400℃  清浄空気、腐食性ガスの場合はお問い合せ下さい。
     全閉リーク率  : 通常 1〜3%
     静   圧    : 50 KPa 以下
     オプション    : 比例式、開閉信号、開度信号、強制開閉信号
 モーター・ダンパー [耐熱 常温] EGPMF−□□□A S/U

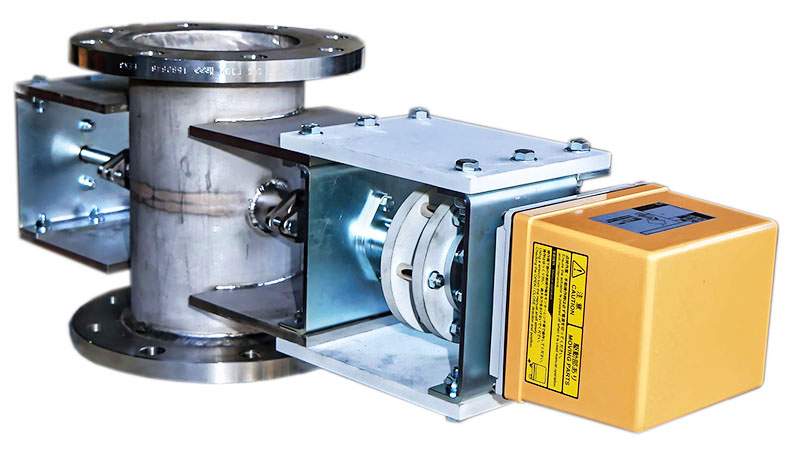

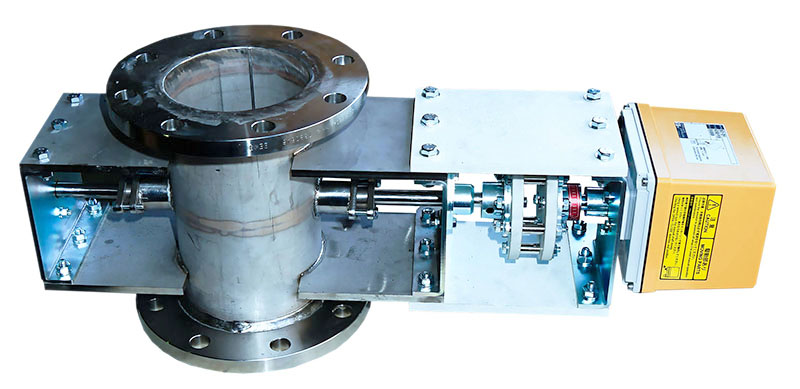

高靜圧モーター・ダンパー  耐熱 400℃ [プラント用]
 [電動モーター式 ロータリーアクチュエータ

 EGPMF−□□□A SHS[SS]/EGPMF−□□□A SHU[SUS

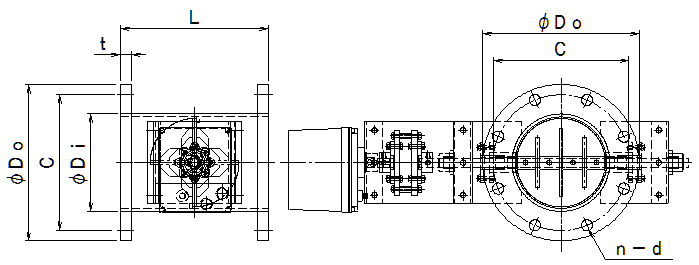

型  式 φDi φDo n−d ft ct 標準価格[SS] 標準価格[SUS]
EGPMF- 80A−SHS/SHU 89.1 180 145 4−19 250 14 4.2/4.0
EGPMF-100A−SHS/SHU 114.3 200 165 8−19 250 16 4.5/4.0
EGPMF-125A−SHS/SHU 139.8 235 200 8−19 250 16 4.5/5.0
EGPMF-150A−SHS/SHU 165.2 265 230 8−19 250 18 5.0/5.0
EGPMF-175A−SHS/SHU 190.7 300 260 8−23 250 18 5.3/5.0
EGPMF-200A−SHS/SHU 216.3 320 280 8−23 250 20 5.8/6.0
EGPMF-225A−SHS/SHU 241.8 345 305 12−23 300 20 6.2/6.0
EGPMF-250A−SHS/SHU 267.4 385 345 12−23 300 22 6.6/6.0
EGPMF-300A−SHS/SHU 318.5 430 390 12−23 300 22 6.9/6.0
EGPMF-350A−SHS/SHU 355.6 480 435 12−25 360 24 7.9/8.0
EGPMF-400A−SHS/SHU 406.4 540 495 16−25 400 24 7.9/8.0
EGPMF-450A−SHS/SHU 457.2 605 555 16−25 450 24 7.9/8.0
EGPMF-500A−SHS/SHU 508.0 655 605 20−25 500 24 7.9/9.5
