| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ－ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢＲ- ７５ Ｓ／Ｕ | ７３ | １０９ | ４－１２ | ２００ | ||||
| ＥＭＤＢＲ-１００ Ｓ／Ｕ | ９８ | １６０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢＲ-１２５ Ｓ／Ｕ | １２３ | １８５ | ８－１２ | ２２０ | ||||
| ＥＭＤＢＲ-１５０ Ｓ／Ｕ | １４８ | ２１０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢＲ-１７５ Ｓ／Ｕ | １７３ | ２３５ | ８－１２ | ２２０ | ||||
| ＥＭＤＢＲ-２００ Ｓ／Ｕ | １９８ | ２６０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢＲ-２２５ Ｓ／Ｕ | ２２３ | ２８５ | ８－１３ | ３００ | ||||
| ＥＭＤＢＲ-２５０ Ｓ／Ｕ | ２４８ | ３１０ | ８－１３ | ３００ | ||||
| ＥＭＤＢＲ-２７５ Ｓ／Ｕ | ２７３ | ３３５ | １２－１３ | ３００ | ||||
| ＥＭＤＢＲ-３００ Ｓ／Ｕ | ２９８ | ３６０ | １２－１３ | ３００ | ||||
| ＥＭＤＢＲ-３５０ Ｓ／Ｕ | ３４８ | ４１０ | １２－１３ | ３５０ | ||||
| ＥＭＤＢＲ-４００ Ｓ／Ｕ | ３９８ | ４６０ | １２－１３ | ４００ |
| |
|

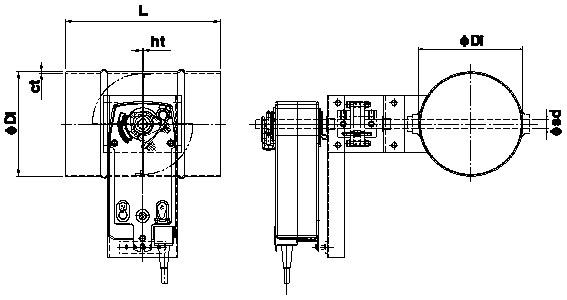

| モーターダンパー ［耐熱 ２００℃］ | ＥＭＤＢＲ－□□□ ＥＨＳ／ＥＨＵ |
 |
 |
 ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＲ（Ｌ）Ｆ－□□□Ｓ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ－ＯＦＦ式 |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ－１．５ｔ ［ＥＭＤＢＲ（Ｌ）Ｆ－□□□Ｕ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ＥＭＤＢＲＦ－□□□－Ｓ／Ｕ（緊急遮断型） ＥＭＤＢＬＦ－□□□－Ｓ／Ｕ（緊急開放型） |
| 全閉リーク率： 通常 １～３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ ＤＣ－２４～１００Ｖ ＡＣ－２４～２４０Ｖ |

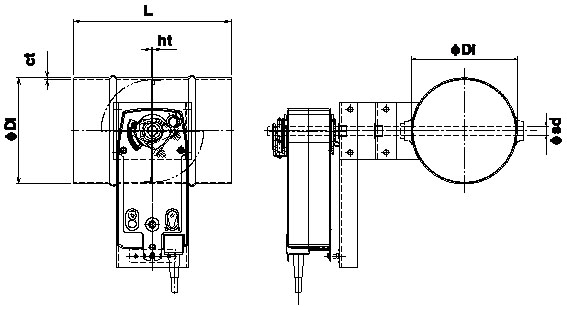

| モーターダンパー ［耐熱 常温］ | ＥＭＤＢＲ－□□□ Ｓ／Ｕ |
 |
 |
| |
| ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢ（Ｌ）Ｆ－□□□－ＥＨＳ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ－ＯＦＦ式 |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ－１．５ｔ ［ＥＭＤＢＲ（Ｌ）Ｆ－□□□－ＥＨＵ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ＥＭＤＢＲＦ－□□□－ＥＨＳ／ＥＨＵ（緊急遮断型） ＥＭＤＢＬＦ－□□□－ＥＨＳ／ＥＨＵ（緊急開放型） |
| 全閉リーク率： 通常 １～３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＤＣ－２４～１００Ｖ ＡＣ－２４～２４０Ｖ |
|
