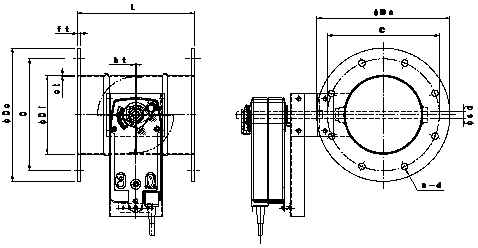

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＭＤＢＲ（Ｌ）Ｆ-　７５　Ｓ／Ｕ	７３	１２９	１０９	４−１２	２００	６
ＥＭＤＢＲ（Ｌ）Ｆ-１００　Ｓ／Ｕ	９８	２００	１６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１２５　Ｓ／Ｕ	１２３	２２５	１８５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１５０　Ｓ／Ｕ	１４８	２５０	２１０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１７５　Ｓ／Ｕ	１７３	２７５	２３５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２００　Ｓ／Ｕ	１９８	３００	２６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２２５　Ｓ／Ｕ	２２３	３２５	２８５	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２５０　Ｓ／Ｕ	２４８	３５０	３１０	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２７５　Ｓ／Ｕ	２７３	３７５	３３５	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３００　Ｓ／Ｕ	２９８	４００	３６０	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３５０　Ｓ／Ｕ	３４８	４５０	４１０	１２−１３	３５０	６
ＥＭＤＢＲ（Ｌ）Ｆ-４００　Ｓ／Ｕ	３９８	５００	４６０	１２−１３	４００	６

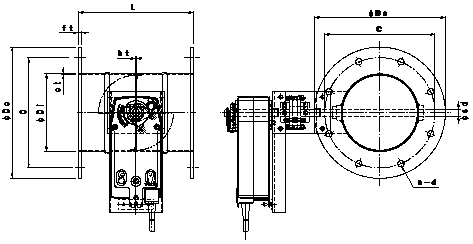

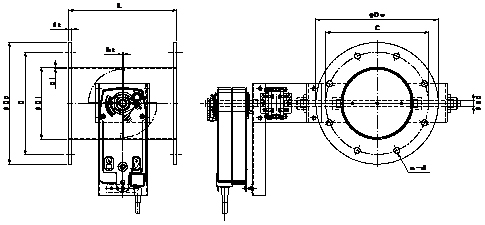

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

モーターダンパー　［耐熱　４００℃］

ＥＭＤＢＲ（Ｌ）Ｆ−□□□　ＳＨＳ／ＳＨＵ

	総合カタログ
	単品ｶﾀﾛｸﾞ

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＭＤＢＲ（Ｌ）Ｆ-　７５　ＥＨＳ／ＥＨＵ	７３	１２９	１０９	４−１２	２００	６
ＥＭＤＢＲ（Ｌ）Ｆ-１００　ＥＨＳ／ＥＨＵ	９８	２００	１６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１２５　ＥＨＳ／ＥＨＵ	１２３	２２５	１８５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１５０　ＥＨＳ／ＥＨＵ	１４８	２５０	２１０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１７５　ＥＨＳ／ＥＨＵ	１７３	２７５	２３５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２００　ＥＨＳ／ＥＨＵ	１９８	３００	２６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２２５　ＥＨＳ／ＥＨＵ	２２３	３２５	２８５	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２５０　ＥＨＳ／ＥＨＵ	２４８	３５０	３１０	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２７５　ＥＨＳ／ＥＨＵ	２７３	３７５	３３５	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３００　ＥＨＳ／ＥＨＵ	２９８	４００	３６０	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３５０　ＥＨＳ／ＥＨＵ	３４８	４５０	４１０	１２−１３	３５０	６
ＥＭＤＢＲ（Ｌ）Ｆ-４００　ＥＨＳ／ＥＨＵ	３９８	５００	４６０	１２−１３	４００	６

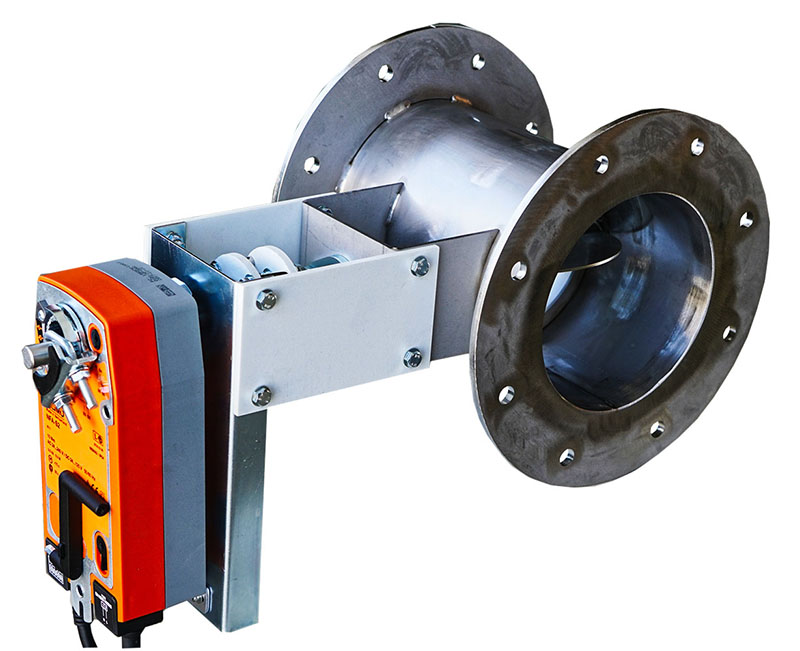

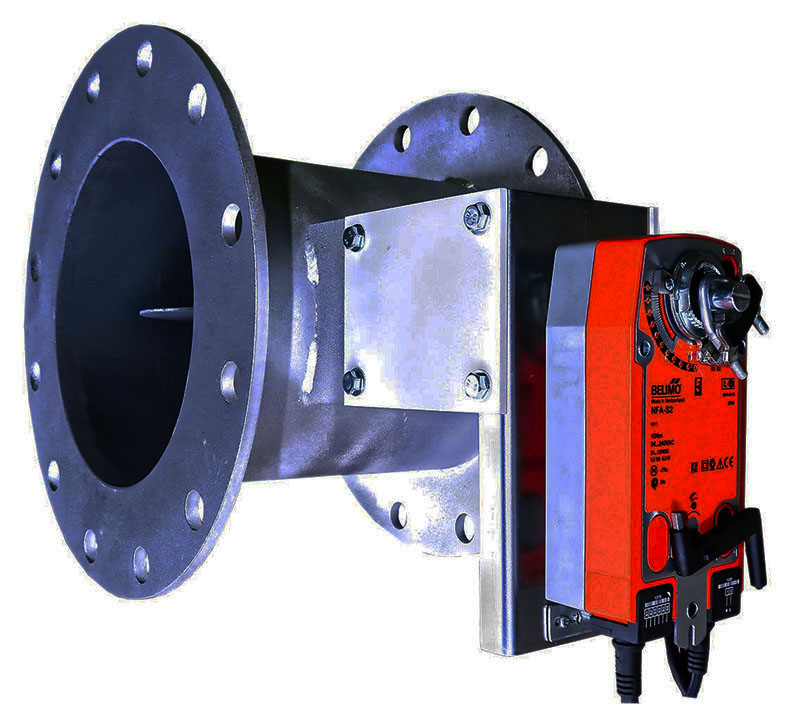

モーターダンパー　［耐熱　２００℃］

ＥＭＤＢＲ（Ｌ）Ｆ−□□□　ＥＨＳ／ＥＨＵ

	総合カタログ
	単品カタログ

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

	総合カタログ
	単品カタログ

ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＭＤＢＲ（Ｌ）Ｆ−□□□Ｓ］

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋モーター　ＯＮ−ＯＦＦ式

ステンレス仕様

材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　［ＥＭＤＢＲ（Ｌ）Ｆ−□□□Ｕ］

接続フランジ　材質：ＳＵＳ＝６．０ｔ

ＥＭＤＢＲＦ−□□□−Ｓ／Ｕ（緊急遮断型）　ＥＭＤＢＬＦ−□□□−Ｓ／Ｕ（緊急開放型）

全閉リーク率：　通常　１〜３％　　静圧：０．８ＫＰａ以下　風速：１５ｍ以下

オプション部品：　比例制御／開閉信号用補助スイッチ　ＤＣ−２４〜１００Ｖ　ＡＣ−２４〜２４０Ｖ

ダンパー本体はステンレス製ダンパーに耐熱カップリング及び耐熱板を追加し更に両側に

セラミックス軸受を組付けて耐熱性を高めた製品です。

ダンパー本体にセラミックス軸受を取付けてあります。

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋モーター　ＯＮ−ＯＦＦ式

ＥＭＤＢＲＦ−□□□−Ｓ／Ｕ（緊急遮断型）　ＥＭＤＢＬＦ−□□□−Ｓ／Ｕ（緊急開放型）

材　　　質：　ステンレス製　ＳＵＳ−２．０ｔ

接続フランジ　材質：ＳＵＳ＝６．０ｔ

ＥＭＤＢＲＦ−□□□−ＳＨＳ／ＳＨＵ（緊急遮断型）　ＥＭＤＢＬＦ−□□□−ＳＨＳ／ＳＨＵ（緊急開放型）

全閉リーク率：　通常　１〜３％　静圧：０．８ＫＰａ以下　風速：１５ｍ以下

オプション部品：　比例制御／開閉信号用補助スイッチ　電源：　ＤＣ−２４〜１００Ｖ　ＡＣ−２４〜２４０Ｖ

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＭＤＢＲ（Ｌ）Ｆ-　７５　ＳＨＳ／ＳＨＵ	７６．３	１２９	１０９	４−１２	２００	６
ＥＭＤＢＲ（Ｌ）Ｆ-１００　ＳＨＳ／ＳＨＵ	９８	２００	１６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１２５　ＳＨＳ／ＳＨＵ	１２３	２２５	１８５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１５０　ＳＨＳ／ＳＨＵ	１４８	２５０	２１０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-１７５　ＳＨＳ／ＳＨＵ	１７３	２７５	２３５	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２００　ＳＨＳ／ＳＨＵ	１９８	３００	２６０	８−１２	２２０	６
ＥＭＤＢＲ（Ｌ）Ｆ-２２５　ＳＨＳ／ＳＨＵ	２２３	３２５	２８５	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２５０　ＳＨＳ／ＳＨＵ	２４８	３５０	３１０	８−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-２７５　ＳＨＳ／ＳＨＵ	２７３	３７５	３３５	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３００　ＳＨＳ／ＳＨＵ	２９８	４００	３６０	１２−１３	３００	６
ＥＭＤＢＲ（Ｌ）Ｆ-３５０　ＳＨＳ／ＳＨＵ	３４８	４５０	４１０	１２−１３	３５０	６
ＥＭＤＢＲ（Ｌ）Ｆ-４００　ＳＨＳ／ＳＨＵ	３９８	５００	４６０	１２−１３	４００	６

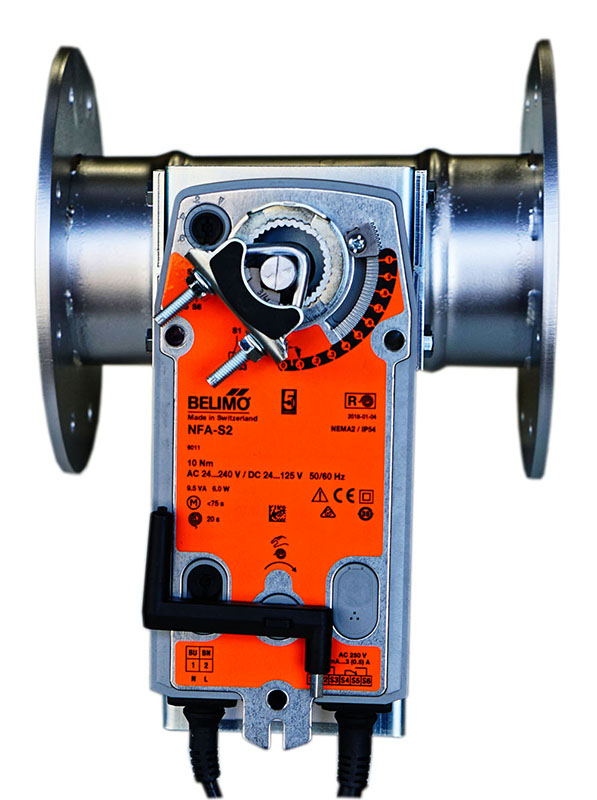

モーターダンパー　［耐熱　常温］

ＥＭＤＢＲ（Ｌ）Ｆ−□□□　Ｓ／Ｕ

ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。 　　　　　　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＭＤＢ（Ｌ）Ｆ−□□□−ＥＨＳ］

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋モーター　ＯＮ−ＯＦＦ式

ステンレス仕様

材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　［ＥＭＤＢＲ（Ｌ）Ｆ−□□□−ＥＨＵ］

接続フランジ　材質：ＳＵＳ＝６．０ｔ

ＥＭＤＢＲＦ−□□□−ＥＨＳ／ＥＨＵ（緊急遮断型）　ＥＭＤＢＬＦ−□□□−ＥＨＳ／ＥＨＵ（緊急開放型）

全閉リーク率：　通常　１〜３％　静圧：０．８ＫＰａ以下　風速：１５ｍ以下

オプション部品：　比例制御／開閉信号用補助スイッチ　電源：　ＤＣ−２４〜１００Ｖ　ＡＣ−２４〜２４０Ｖ

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

［耐熱　常温］ 　　　　ＥＭＤＢＲ（Ｌ）Ｆ−□□□　Ｓ／Ｕ　（ＳＳ／ＳＵＳ） ［耐熱　２００℃］ 　　 ＥＭＤＢＲ（Ｌ）Ｆ−□□□　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ) ［耐熱　４００℃］ 　　 ＥＭＤＢＲ（Ｌ）Ｆ−□□□　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
