型  式 φD1 φD0 n−d ft 標準価格[SS] 標準価格[SUS]
EVDAKF- 75−EHS/EHU 73 129 109 4−10 200 92,664 107,676
EVDAKF-100−EHS/EHU 98 200 160 8−12 220 96,876 113,184
EVDAKF-125−EHS/EHU 123 225 185 8−12 220 99,684 120,852
EVDAKF-150−EHS/EHU 148 250 210 8−12 220 101,520 124,416
EVDAKF-175−EHS/EHU 173 275 235 8−12 220 104,436 131,112
EVDAKF-200−EHS/EHU 198 300 260 8−12 220 106,596 135,972
EVDAKF-225−EHS/EHU 223 325 285 8−13 300 111,024 143,748
EVDAKF-250−EHS/EHU 248 350 310 8−13 300 115,020 150,876
EVDAKF-275−EHS/EHU 273 375 335 12−13 300 118,152 156,492
EVDAKF-300−EHS/EHU 298 400 360 12−13 300 125,280 167,940
EVDAKF-350−EHS/EHU 348 450 410 12−13 350 136,296 188,784
EVDAKF-400−EHS/EHU 398 500 460 12−13 400 158,544 211,248
型  式 φD1 φD0 n−d ft 標準価格[SS] 標準価格[SUS]
EVDAKF- 75−SHS/SHU 73 129 109 4−10 200 161,892 181,332
EVDAKF-100−SHS/SHU 98 200 160 8−12 220 165,132 188,352
EVDAKF-125−SHS/SHU 123 225 185 8−12 220 171,720 197,856
EVDAKF-150−SHS/SHU 148 250 210 8−12 220 175,716 203,688
EVDAKF-175−SHS/SHU 173 275 235 8−12 220 182,412 217,512
EVDAKF-200−SHS/SHU 198 300 260 8−12 220 194,400 229,608
EVDAKF-225−SHS/SHU 223 325 285 8−13 300 201,852 237,168
EVDAKF-250−SHS/SHU 248 350 310 8−13 300 208,656 248,724
EVDAKF-275−SHS/SHU 273 375 335 12−13 300 214,380 258,552
EVDAKF-300−SHS/SHU 298 400 360 12−13 300 226,908 274,320
EVDAKF-350−SHS/SHU 348 450 410 12−13 350 243,756 296,136
EVDAKF-400−SHS/SHU 398 500 460 12−13 400 285,660 348,192

耐熱ダンパー
耐熱ダンパー

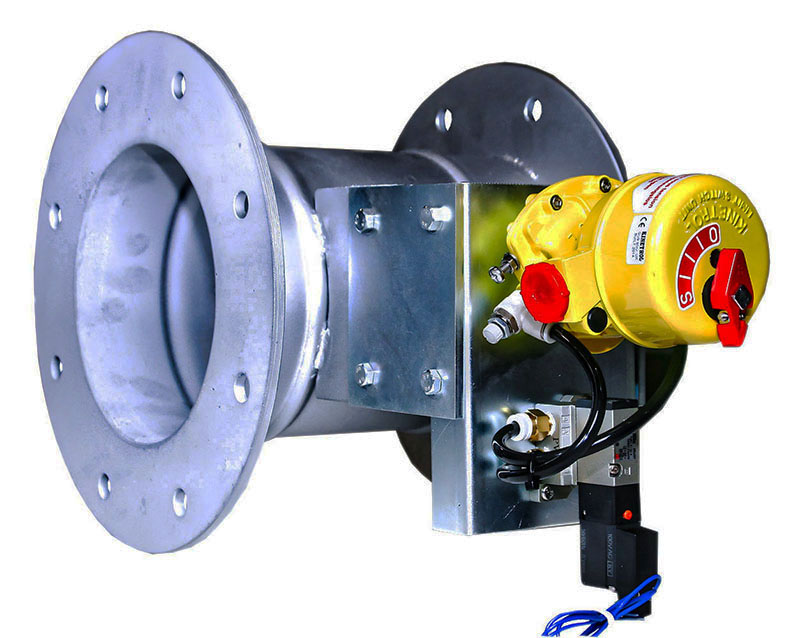

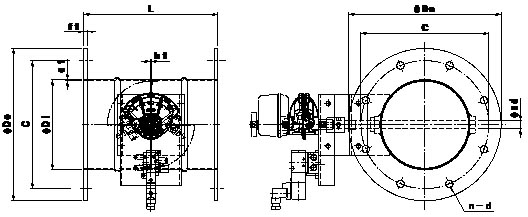

一般産業用 自動ダンパー(ロータリーアクチュエータ)[KINETROL][耐熱 常温]
 EVDAKF−□□□S[SS] EVDAKF−□□□U[SUS]
型  式 φD1 φD0 n−d ft 標準価格 SS 標準価格 SUS
EVDAKF- 75S/U 73 129 109 4−10 200 44,496 72,036
EVDAKF-100S/U 98 200 160 8−12 220 46,872 78,624
EVDAKF-125S/U 123 225 185 8−12 220 49,356 84,888
EVDAKF-150S/U 148 250 210 8−12 220 50,544 88,452
EVDAKF-175S/U 173 275 235 8−12 220 52,704 95,580
EVDAKF-200S/U 198 300 260 8−12 220 55,404 100,548
EVDAKF-225S/U 223 325 285 8−13 300 62,100 110,916
EVDAKF-250S/U 248 350 310 8−13 300 64,476 118,908
EVDAKF-275S/U 273 375 335 12−13 300 66,636 124,956
EVDAKF-300S/U 298 400 360 12−13 300 70,956 134,460
EVDAKF-350S/U 348 450 410 12−13 350 79,164 155,304
EVDAKF-400S/U 398 500 460 12−13 400 90,936 179,172
 自動ダンパー [耐熱 200℃] EVDAKF−□□□ EHS/EHU
 自動ダンパー [耐熱 400℃] EVDAKF−□□□ SHS/SHU
[耐熱 常温]     EVDAKF−□□□ S/U (SS/SUS)
[耐熱 200℃]    EVDAKF−□□□ EHS/EHU (SUS/SUS)
[耐熱 400℃]    EVDAKF−□□□ SHS/SHU (SS/SUS)
詳細図面 ss sus ダウンロード サイトマップ
詳細図面 ss sus ダウンロード サイトマップ
ロータリーアクチュエータ式・ダンパー仕様
詳細図面 ss sus ダウンロード サイトマップ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ

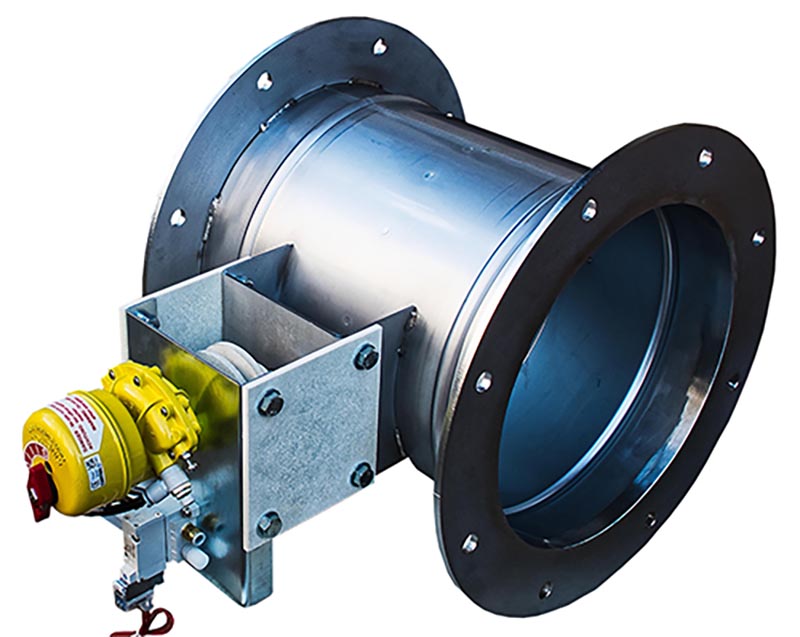

一般産業用 自動ダンパー(ロータリーアクチュエータ)[KINETROL]耐熱 200℃
 EVDAKF−□□□EHS[SS] EVDAKF−□□□EHU[SUS]
 ダンパー本体  鋼板製プレスダンパー 材質:SS  / SUS−304
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸     受  セラミックス
 駆動装置  空気圧式 ロータリーアクチュエータ式 KINETROL Rotary Actuator
   駆動部は長寿命・長期メンテナンスフリー 200〜400万回操作保証、コンパクト設計
 特   徴  コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。
 耐熱仕様  耐熱温度 400℃・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
 全閉リーク率  通常 1〜3% (メタルタッチ) バックシート付・シャフトシール(グランドパッキン付き)も製作可能です。
 駆動補助部品  オプション 電磁弁付は・スピコン・継手・エアーホース配管済
 オプション  開閉信号(リミットスイッチ)・FRユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン(防火ダンパー等スプリングによる緊急遮断)
ロータリーアクチュエータ式・ダンパー仕様
 ダンパー本体  鋼板製プレスダンパー 材質:SS  / SUS−304
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受キャプ  SPC 1.0t / SUS−304 1.0t
 駆動装置  空気圧式 ロータリーアクチュエータ式 KINETROL Rotary Actuator
   駆動部は長寿命・長期メンテナンスフリー 200〜400万回操作保証、コンパクト設計
 特   徴  コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。
 耐熱仕様  耐熱温度 200℃・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
 全閉リーク率  通常 1〜3% (メタルタッチ) バックシート付・シャフトシール(グランドパッキン付き)も製作可能です。
 駆動補助部品  オプション 電磁弁付は・スピコン・継手・エアーホース配管済
 オプション  開閉信号(リミットスイッチ)・FRユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン(防火ダンパー等スプリングによる緊急遮断)
ロータリーアクチュエータ式・ダンパー仕様
 ダンパー本体  鋼板製プレスダンパー 材質:SS  / SUS−304
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受キャプ  SPC 1.0t / SUS−304 1.0t
 駆動装置  空気圧式 ロータリーアクチュエータ式 KINETROL Rotary Actuator
   駆動部は長寿命・長期メンテナンスフリー 200〜400万回操作保証、コンパクト設計
 特   徴  コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。
 耐熱仕様  耐熱温度 常温・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
 全閉リーク率  通常 1〜3% (メタルタッチ) バックシート付・シャフトシール(グランドパッキン付き)も製作可能です。
 駆動補助部品  オプション 電磁弁付は・スピコン・継手・エアーホース配管済
 オプション  開閉信号(リミットスイッチ)・FRユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン(防火ダンパー等スプリングによる緊急遮断)

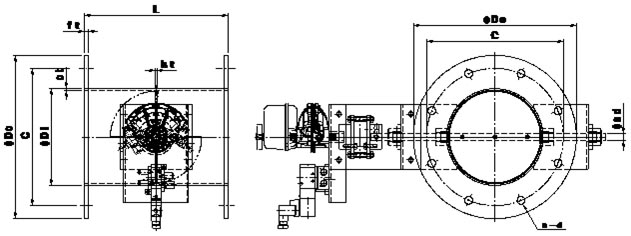

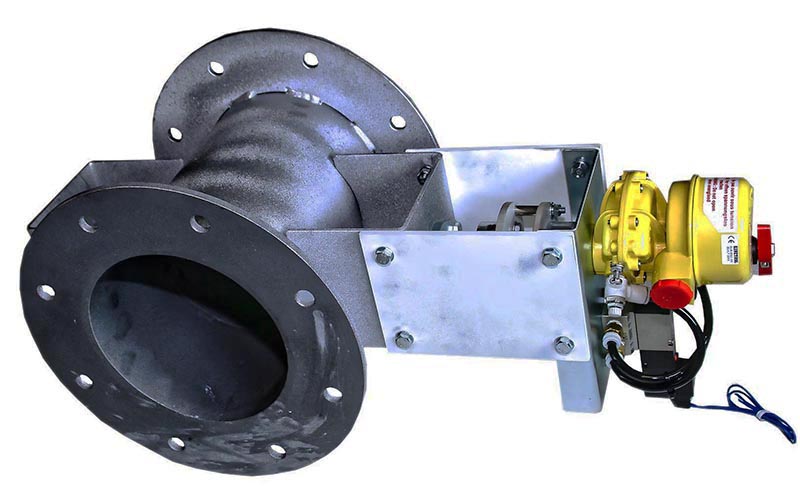

一般産業用 自動ダンパー(ロータリーアクチュエータ)[KINETROL]耐熱 400℃
 EVDAKF−□□□SHS[SS] EVDAKF−□□□SHU[SUS]
 自動ダンパー [耐熱 常温] EVDAKF−□□□A S/U
