| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＶＤＡＯＦ- ７５−ＥＨＳ／ＥＨＵ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | １１０，４７３ | １２７，１７１ |
| ＥＶＤＡＯＦ-１００−ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | １１５，０７１ | １３３，３４２ |
| ＥＶＤＡＯＦ-１２５−ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | １１８，３３８ | １４１，９３３ |
| ＥＶＤＡＯＦ-１５０−ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | １２０，２７４ | １４５，９２６ |
| ＥＶＤＡＯＦ-１７５−ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | １２３，５４１ | １５３，５４９ |
| ＥＶＤＡＯＦ-２００−ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | １２５，９６１ | １５８，８７３ |
| ＥＶＤＡＯＦ-２２５−ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | １３１，０４３ | １６７，５８５ |
| ＥＶＤＡＯＦ-２５０−ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | １３５，３９９ | １７５，５７１ |
| ＥＶＤＡＯＦ-２７５−ＥＨＳ／ＥＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | １３９，０２９ | １８１，８６３ |
| ＥＶＤＡＯＦ-３００−ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | １４７，０１５ | １９４，６８９ |
| ＥＶＤＡＯＦ-３５０−ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | １５９，２３６ | ２１８，０４２ |
| ＥＶＤＡＯＦ-４００−ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | １８４，２８３ | ２４３，２１０ |

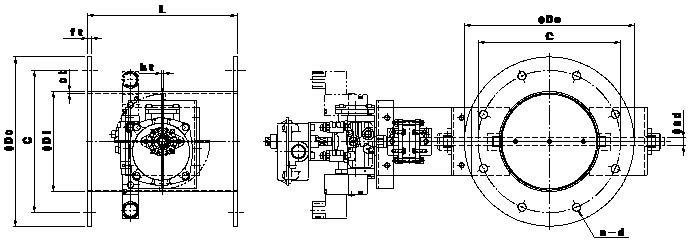

| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＶＤＡＯＦ- ７５−ＳＨＳ／ＳＨＵ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | １８８，２７６ | ２１０，１７７ |
| ＥＶＤＡＯＦ-１００−ＳＨＳ／ＳＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | １９１，９０６ | ２１８，０４２ |
| ＥＶＤＡＯＦ-１２５−ＳＨＳ／ＳＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | １９９，２８７ | ２２８，６９０ |
| ＥＶＤＡＯＦ-１５０−ＳＨＳ／ＳＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ２０３，８８５ | ２３５，２２４ |
| ＥＶＤＡＯＦ-１７５−ＳＨＳ／ＳＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ２１１，３８７ | ２５０，７１２ |
| ＥＶＤＡＯＦ-２００−ＳＨＳ／ＳＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ２２４，８１８ | ２６４，１４３ |
| ＥＶＤＡＯＦ-２２５−ＳＨＳ／ＳＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ２３３，０４６ | ２７２，７３４ |
| ＥＶＤＡＯＦ-２５０−ＳＨＳ／ＳＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ２４０，７９０ | ２８５，６８１ |
| ＥＶＤＡＯＦ-２７５−ＳＨＳ／ＳＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ２４７，２０３ | ２９６，６９２ |
| ＥＶＤＡＯＦ-３００−ＳＨＳ／ＳＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ２６１，１１８ | ３１４，３５８ |
| ＥＶＤＡＯＦ-３５０−ＳＨＳ／ＳＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ２８０，１１５ | ３３８，８００ |
| ＥＶＤＡＯＦ-４００−ＳＨＳ／ＳＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | ３２６，９４２ | ３９７，００１ |
|
|
 |
|

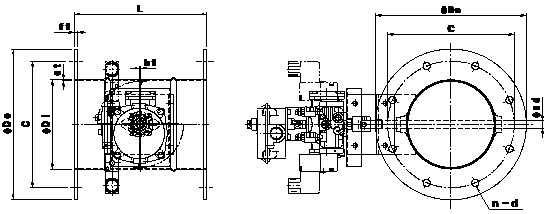

| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格 ＳＳ | 標準価格 ＳＵＳ |
| ＥＶＤＡＯＦ- ７５Ｓ／Ｕ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | ５６，５０７ | ８７，３６２ |
| ＥＶＤＡＯＦ-１００Ｓ／Ｕ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | ５９，１６９ | ９４，６２２ |
| ＥＶＤＡＯＦ-１２５Ｓ／Ｕ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | ６１，８３１ | １０１，７６１ |
| ＥＶＤＡＯＦ-１５０Ｓ／Ｕ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ６３，２８３ | １０５，６３３ |
| ＥＶＤＡＯＦ-１７５Ｓ／Ｕ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ６５，５８２ | １１３，６１９ |
| ＥＶＤＡＯＦ-２００Ｓ／Ｕ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ６８，６０７ | １１９，１８５ |
| ＥＶＤＡＯＦ-２２５Ｓ／Ｕ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ７６，１０９ | １３０，８０１ |
| ＥＶＤＡＯＦ-２５０Ｓ／Ｕ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ７８，７７１ | １３９，７５５ |
| ＥＶＤＡＯＦ-２７５Ｓ／Ｕ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ８１，１９１ | １４６，６５２ |
| ＥＶＤＡＯＦ-３００Ｓ／Ｕ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ８６，１５２ | １５７，３００ |
| ＥＶＤＡＯＦ-３５０Ｓ／Ｕ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ９５，３４８ | １８０，５３２ |
| ＥＶＤＡＯＦ-４００Ｓ／Ｕ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | １０８，４１６ | ２０７，３９４ |

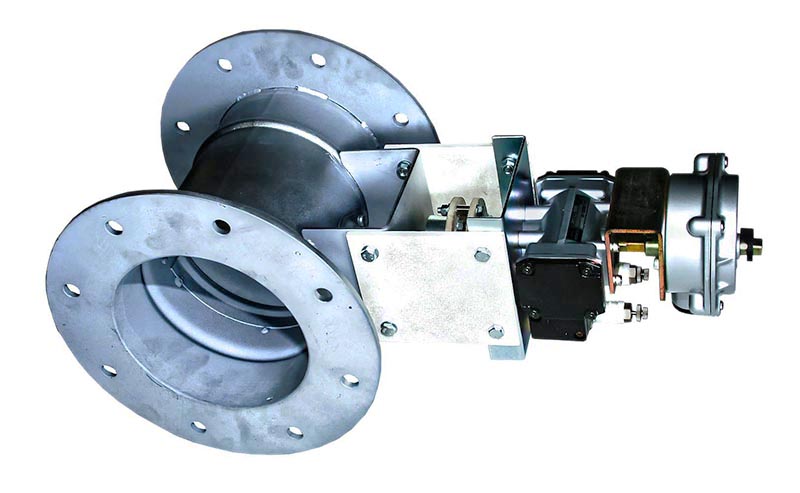

| 自動ダンパー ［耐熱 ２００℃］ | ＥＶＤＡＯＦ−□□□ ＥＨＳ／ＥＨＵ |
 |

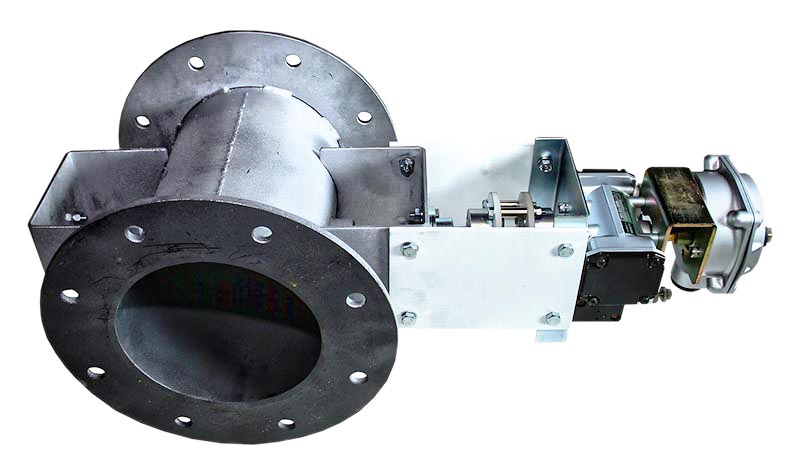

| 自動ダンパー ［耐熱 ４００℃］ | ＥＶＤＡＯＦ−□□□ ＳＨＳ／ＳＨＵ |
 |
 |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸 受 | 軸受付（セラミックス） |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＯＮＡＮ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部はプラント用と同じ高性能なロータリーアクチュエータを使用しております。豊富なオブション部品・ＮＡＭＵＬ規格対応 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 ４００℃・清浄空気用、燃焼排気等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | 電磁弁付は・スピコン・排気フィルター付き |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受キャプ | ＳＰＣ １．０ｔ ／ ＳＵＳ−３０４ １．０ｔ |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＯＮＡＮ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部はプラント用と同じ高性能なロータリーアクチュエータを使用しております。豊富なオブション部品・ＮＡＭＵＬ規格対応 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 ２００℃・清浄空気用、燃焼排気等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | オプション 電磁弁付は・スピコン・継手・エアーホース配管済 |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受キャプ | ＳＰＣ １．０ｔ ／ ＳＵＳ−３０４ １．０ｔ |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＯＮＡＮ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部はプラント用と同じ高性能なロータリーアクチュエータを使用しております。豊富なオブション部品・ＮＡＭＵＬ規格対応 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 常温・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | オプション 電磁弁付は・スピコン・排気フィルター付き |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
 |
 |
| 自動ダンパー ［耐熱 常温］ | ＥＶＤＡＯＦ−□□□Ａ Ｓ／Ｕ |
