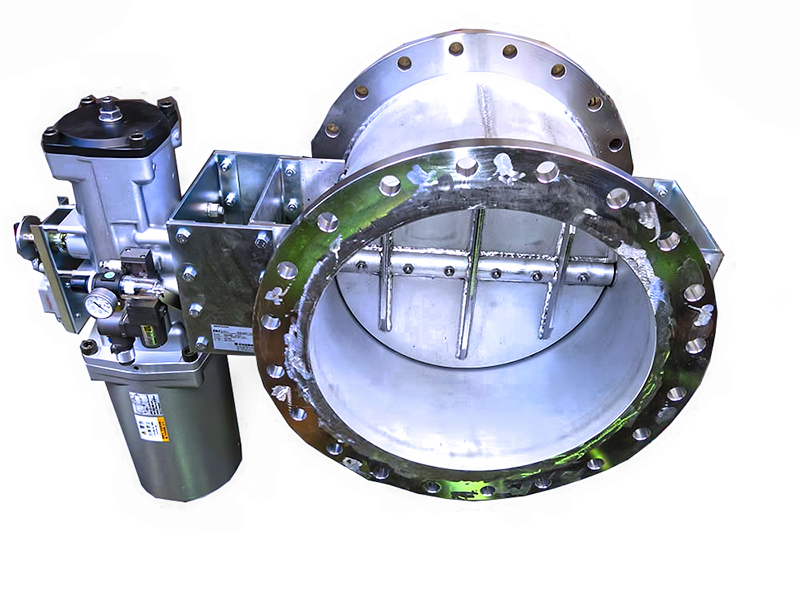

自動・ダンパー［スプリングリターン］ ［プラント用］ ［耐熱 常温］ ［軸受付］
［空気圧式 ロータリーアクチェーター］
ＥＨＰＨＡＲＦ－□□□Ａ Ｓ［ＳＳ］／ＥＨＰＨＡＲＦ－□□□Ａ Ｕ［ＳＵＳ］

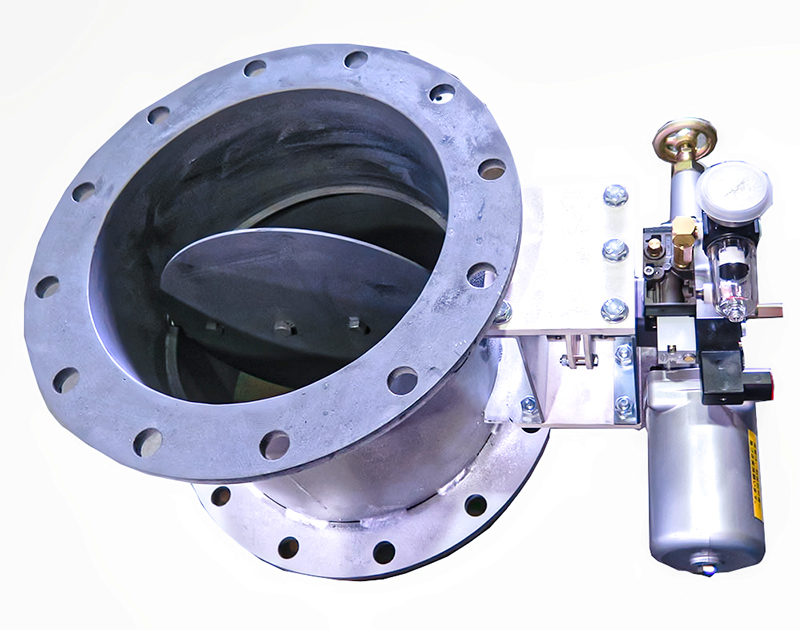

自動・ダンパー・スプリングリターン ［耐熱 ２００℃］［プラント用][軸受付］
［空気圧式 ロータリーアクチェーター］
ＥＨＰＨＡＲＦ－□□□Ａ ＥＨＳ［ＳＳ］／ＥＨＰＨＡＲＦ－□□□Ａ ＥＨＵ［ＳＵＳ］
| 型 式 |
φＤ１ |
φＤ０ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｔ１ |
ｔ２ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＲＦ- ８０Ａ－ＳＨＳ／ＳＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１００Ａ－ＳＨＳ／ＳＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１２５Ａ－ＳＨＳ／ＳＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１５０Ａ－ＳＨＳ／ＳＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１７５Ａ－ＳＨＳ／ＳＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２００Ａ－ＳＨＳ／ＳＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２２５Ａ－ＳＨＳ／ＳＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２５０Ａ－ＳＨＳ／ＳＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-３００Ａ－ＳＨＳ／ＳＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-３５０Ａ－ＳＨＳ／ＳＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４００Ａ－ＳＨＳ／ＳＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４５０Ａ－ＳＨＳ／ＳＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-５００Ａ－ＳＨＳ／ＳＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
６．０／５．０ |
|
|
| 型 式 |
φＤ１ |
φＤ０ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｔ１ |
ｔ２ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＲＦ- ８０Ａ－ＥＨＳ／ＥＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１００Ａ－ＥＨＳ／ＥＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１２５Ａ－ＥＨＳ／ＥＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１５０Ａ－ＥＨＳ／ＥＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１７５Ａ－ＥＨＳ／ＥＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２００Ａ－ＥＨＳ／ＥＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２２５Ａ－ＥＨＳ／ＥＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２５０Ａ－ＥＨＳ／ＥＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-３００Ａ－ＥＨＳ／ＥＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４００Ａ－ＥＨＳ／ＥＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４５０Ａ－ＥＨＳ／ＥＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-５００Ａ－ＥＨＳ／ＥＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
６．０／５．０ |
|
|
| 型 式 |
φＤ１ |
φＤ０ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｔ１ |
ｔ２ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＲＦ- ８０Ａ－Ｓ／Ｕ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１００Ａ－Ｓ／Ｕ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１２５Ａ－Ｓ／Ｕ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１５０Ａ－Ｓ／Ｕ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-１７５Ａ－Ｓ／Ｕ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２００Ａ－Ｓ／Ｕ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
３．２／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２２５Ａ－Ｓ／Ｕ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-２５０Ａ－Ｓ／Ｕ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
４．５／３．０ |
|
|
| ＥＨＰＨＡＲＦ-３００Ａ－Ｓ／Ｕ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-３５０Ａ－Ｓ／Ｕ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４００Ａ－Ｓ／Ｕ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-４５０Ａ－Ｓ／Ｕ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
４．５／４．０ |
|
|
| ＥＨＰＨＡＲＦ-５００Ａ－Ｓ／Ｕ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
６．０／５．０ |
|
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 空気圧式 ロータリーアクチェーター式 スプリングリターン |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： 400℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 空気圧式 ロータリーアクチェーター式 スプリングリターン |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： ２００℃ |
|
| 全閉リーク率 ： 通常 １～３％ ] |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|
自動・ダンパー・スプリングリターン 耐熱 ４００℃ ［プラント用][軸受付］
［空気圧式 ロータリーアクチェーター］
ＥＨＰＨＡＲＦ－□□□Ａ ＳＨＳ［ＳＳ］／ＥＨＰＨＡＲＦ－□□□Ａ ＳＨＵ［ＳＵＳ］
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 空気圧式 ロータリーアクチェーター式 スプリングリターン |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： 常温用 |
|
| 全閉リーク率 ： 通常 １～３％ ] |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|
