| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ－ｄ | Ｌ | ｔ１ | ｔ２ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＦ- ８０Ａ－ＥＨＳ／ＥＨＵ | ８９．１ | １８０ | １４５ | ４－１９ | ２００ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１００Ａ－ＥＨＳ／ＥＨＵ | １１４．３ | ２００ | １６５ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１２５Ａ－ＥＨＳ／ＥＨＵ | １３９．８ | ２３５ | ２００ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１５０Ａ－ＥＨＳ／ＥＨＵ | １６５．２ | ２６５ | ２３０ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１７５Ａ－ＥＨＳ／ＥＨＵ | １９０．７ | ３００ | ２６０ | ８－２３ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-２００Ａ－ＥＨＳ／ＥＨＵ | ２１６．３ | ３２０ | ２８０ | ８－２３ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-２２５Ａ－ＥＨＳ／ＥＨＵ | ２４１．８ | ３４５ | ３０５ | １２－２３ | ３００ | ９ | ４．５／３．０ | ||
| ＥＨＰＨＡＦ-２５０Ａ－ＥＨＳ／ＥＨＵ | ２６７．４ | ３８５ | ３４５ | １２－２３ | ３００ | ９ | ４．５／３．０ | ||
| ＥＨＰＨＡＦ-３００Ａ－ＥＨＳ／ＥＨＵ | ３１８．５ | ４３０ | ３９０ | １２－２３ | ３００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-３５０Ａ－ＥＨＳ／ＥＨＵ | ３５５．６ | ４８０ | ４３５ | １２－２５ | ３６０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４００Ａ－ＥＨＳ／ＥＨＵ | ４０６．４ | ５４０ | ４９５ | １６－２５ | ４００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４５０Ａ－ＥＨＳ／ＥＨＵ | ４５７．２ | ６０５ | ５５５ | １６－２５ | ４５０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-５００Ａ－ＥＨＳ／ＥＨＵ | ５０８．０ | ６５５ | ６０５ | ２０－２５ | ５００ | １２ | ６．０／５．０ |
 |
 |
|
| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ－ｄ | Ｌ | ｔ１ | ｔ２ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＦ- ８０Ａ－Ｓ／Ｕ | ８９．１ | １８０ | １４５ | ４－１９ | ２００ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１００Ａ－Ｓ／Ｕ | １１４．３ | ２００ | １６５ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１２５Ａ－Ｓ／Ｕ | １３９．８ | ２３５ | ２００ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１５０Ａ－Ｓ／Ｕ | １６５．２ | ２６５ | ２３０ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１７５Ａ－Ｓ／Ｕ | １９０．７ | ３００ | ２６０ | ８－２３ | ２２０ | ９ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-２００Ａ－Ｓ／Ｕ | ２１６．３ | ３２０ | ２８０ | ８－２３ | ２２０ | ９ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-２２５Ａ－Ｓ／Ｕ | ２４１．８ | ３４５ | ３０５ | １２－２３ | ３００ | ９ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-２５０Ａ－Ｓ／Ｕ | ２６７．４ | ３８５ | ３４５ | １２－２３ | ３００ | ９ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-３００Ａ－Ｓ／Ｕ | ３１８．５ | ４３０ | ３９０ | １２－２３ | ３００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-３５０Ａ－Ｓ／Ｕ | ３５５．６ | ４８０ | ４３５ | １２－２５ | ３６０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４００Ａ－Ｓ／Ｕ | ４０６．４ | ５４０ | ４９５ | １６－２５ | ４００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４５０Ａ－Ｓ／Ｕ | ４５７．２ | ６０５ | ５５５ | １６－２５ | ４５０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-５００Ａ－Ｓ／Ｕ | ５０８．０ | ６５５ | ６０５ | ２０－２５ | ５００ | １２ | ６．０／６．０ |
 バタフライ・ダンパーの特長 |
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
 空気圧式 ロータリーアクチェーター式 |
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
| |
 胴 体 ： 鋼管サイズ仕様 |
 耐熱仕様 ： 常温用 |
 全閉リーク率 ： 通常 １～３％ ] |
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |

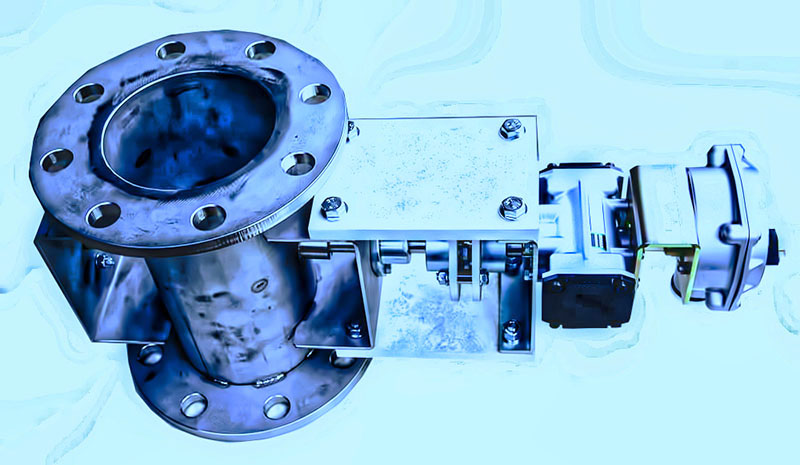

| 自動・ダンパー ［耐熱 ２００℃］ | ＥＨＰＨＡＦ－□□□Ａ ＥＨＳ／ＥＨＵ |
| バタフライ・ダンパーの特長 |
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
| 空気圧式 ロータリーアクチェーター式 |
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
| |
| 胴 体 ： 鋼管サイズ仕様 |
| 耐熱仕様 ： 400℃ |
| 全閉リーク率 ： 通常 １～３％ |
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
 |
 |
| バタフライ・ダンパーの特長 |
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
| 空気圧式 ロータリーアクチェーター式 |
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
| |
| 胴 体 ： 鋼管サイズ仕様 |
| 耐熱仕様 ： ２００℃ |
| 全閉リーク率 ： 通常 １～３％ ] |
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |

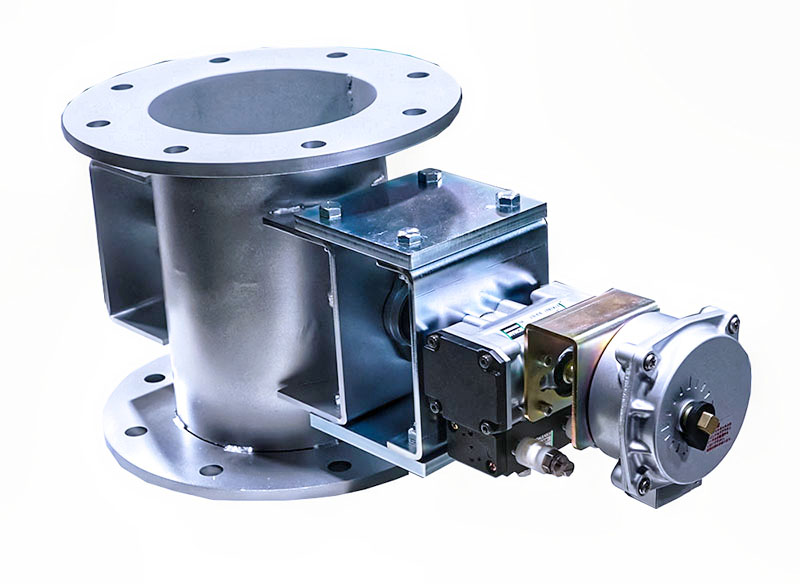

| 自動・ダンパー ［耐熱 常温］ | ＥＨＰＨＡＦ－□□□Ａ Ｓ／Ｕ |
| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ－ｄ | Ｌ | ｔ１ | ｔ２ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＨＰＨＡＦ- ８０Ａ－ＳＨＳ／ＳＨＵ | ８９．１ | １８０ | １４５ | ４－１９ | ２００ | ９ | ４．２／３．０ | ||
| ＥＨＰＨＡＦ-１００Ａ－ＳＨＳ／ＳＨＵ | １１４．３ | ２００ | １６５ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１２５Ａ－ＳＨＳ／ＳＨＵ | １３９．８ | ２３５ | ２００ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１５０Ａ－ＳＨＳ／ＳＨＵ | １６５．２ | ２６５ | ２３０ | ８－１９ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-１７５Ａ－ＳＨＳ／ＳＨＵ | １９０．７ | ３００ | ２６０ | ８－２３ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-２００Ａ－ＳＨＳ／ＳＨＵ | ２１６．３ | ３２０ | ２８０ | ８－２３ | ２２０ | ９ | ３．２／３．０ | ||
| ＥＨＰＨＡＦ-２２５Ａ－ＳＨＳ／ＳＨＵ | ２４１．８ | ３４５ | ３０５ | １２－２３ | ３００ | ９ | ４．５／３．０ | ||
| ＥＨＰＨＡＦ-２５０Ａ－ＳＨＳ／ＳＨＵ | ２６７．４ | ３８５ | ３４５ | １２－２３ | ３００ | ９ | ４．５／３．０ | ||
| ＥＨＰＨＡＦ-３００Ａ－ＳＨＳ／ＳＨＵ | ３１８．５ | ４３０ | ３９０ | １２－２３ | ３００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-３５０Ａ－ＳＨＳ／ＳＨＵ | ３５５．６ | ４８０ | ４３５ | １２－２５ | ３６０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４００Ａ－ＳＨＳ／ＳＨＵ | ４０６．４ | ５４０ | ４９５ | １６－２５ | ４００ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-４５０Ａ－ＳＨＳ／ＳＨＵ | ４５７．２ | ６０５ | ５５５ | １６－２５ | ４５０ | １２ | ４．５／４．０ | ||
| ＥＨＰＨＡＦ-５００Ａ－ＳＨＳ／ＳＨＵ | ５０８．０ | ６５５ | ６０５ | ２０－２５ | ５００ | １２ | ６．０／５．０ |
 |
 |

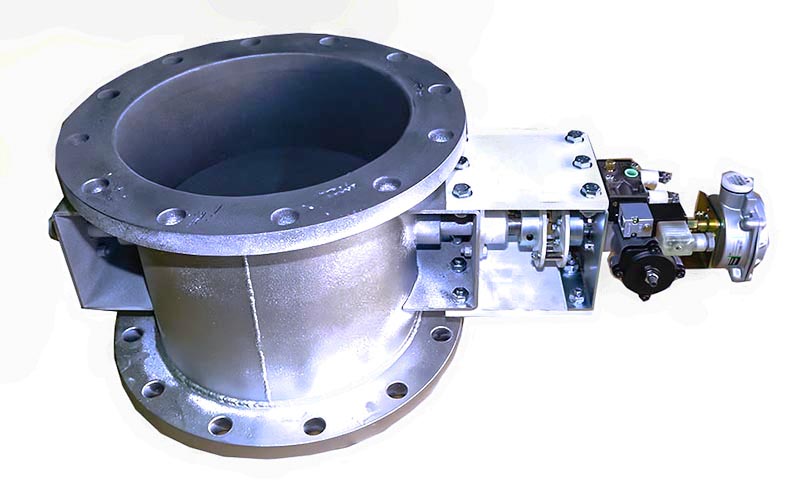

| 自動・ダンパー ［耐熱 ４００℃］ | ＥＨＰＨＡＦ－□□□Ａ ＳＨＳ／ＳＨＵ |
|
