耐熱モーターダンパー ［耐熱温度 ９００℃］
［電動モーター式 ロータリーアクチュエータ］
ＥＵＤＭＦ－□□□ ＣＨＳ／ＣＨＵ

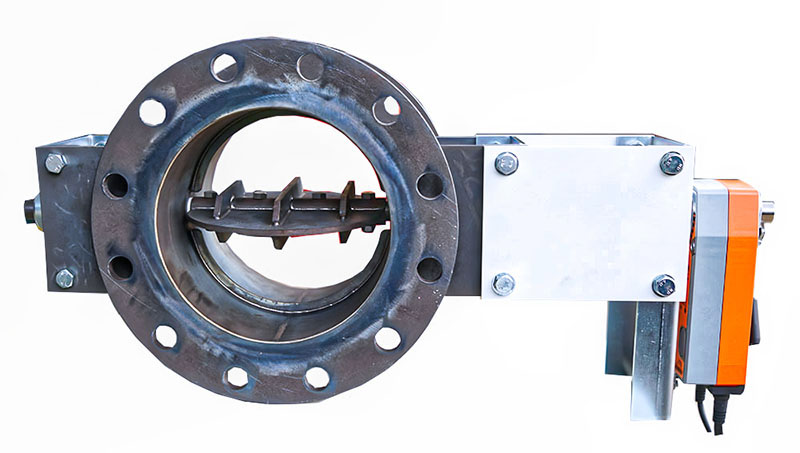

耐熱モーターダンパー ［耐熱温度 ９００℃］
［電動モーター型 スプリングリターン式］
ＥＵＤＰＭＢＲＦ－□□□Ａ ＵＨＵ ［ＳＵＳ］
 電動モーター・ダンパーの特長 |
|
 ダンパー本体 材質： 接ガス部 ＳＵＳ－３１０Ｓ |
|
 接続フランジ 材質： ＳＵＳ－３０４ |
|
 電動モーター／ ロータリーアクチェーター式 ［スプリングリターン式］ |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ９００℃ |
|
 全閉リーク率 ： 通常 １～５％ |
|
| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 （屋外用防滴箱） |
|

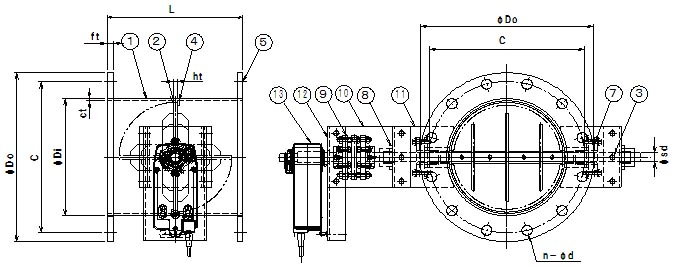

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
ｈｔ |
φｓｄ |
| ＥＵＤＰＭＢＲＦ-８０Ａ－ＵＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２２０ |
１０ |
３．０ |
４．０ |
１５ |
| ＥＵＤＰＭＢＲＦ-１００Ａ－ＵＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
１０ |
４．０ |
５．０ |
２０ |
| ＥＵＤＰＭＢＲＦ-１２５Ａ－ＵＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
１０ |
４．０ |
５．０ |
２０ |
| ＥＵＤＰＭＢＲＦ-１５０Ａ－ＵＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
１０ |
４．０ |
６．０ |
２０ |
| ＥＵＤＰＭＢＲＦ-１７５Ａ－ＵＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
１０ |
５．０ |
６．０ |
２０ |
| ＥＵＤＰＭＢＲＦ-２００Ａ－ＵＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
１０ |
５．０ |
６．０ |
２５ |
| ＥＵＤＰＭＢＲＦ-２２５Ａ－ＵＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
１０ |
５．０ |
８．０ |
２５ |
| ＥＵＤＰＭＢＲＦ-２５０Ａ－ＵＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
１０ |
５．０ |
８．０ |
２５ |
| ＥＵＤＰＭＢＲＦ-３００Ａ－ＵＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
６．０ |
８．０ |
２５ |
| ＥＵＤＰＭＢＲＦ-３５０Ａ－ＵＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
６．０ |
８．０ |
２５ |
| ＥＵＤＰＭＢＲＦ-４００Ａ－ＵＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１６ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＢＲＦ-４５０Ａ－ＵＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１６ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＢＲＦ-５００Ａ－ＵＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
２０ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＢＲＦ-５５０Ａ－ＵＨＵ |
５５８．８ |
７２０ |
６６５ |
２０－２７ |
５５０ |
２０ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＢＲＦ-６００Ａ－ＵＨＵ |
６０９．６ |
７７０ |
７１５ |
２０－２７ |
６００ |
２０ |
６．０ |
１０．０ |
３５ |
| 型 式 |
φＤｉ |
φＤｍ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
ｈｔ |
φｓｄ |
| ＥＵＤＭＦ- ８０－ＣＨＳ／ＣＨＵ |
８０ |
２８０ |
３６０ |
３２０ |
１２－２３ |
２２０ |
９／１０ |
３．２／３．０ |
４．０ |
１５ |
| ＥＵＤＭＦ-１００－ＣＨＳ／ＣＨＵ |
１００ |
３００ |
４３０ |
３９０ |
１２－２３ |
２２０ |
９／１０ |
４．５／４．０ |
５．０ |
２０ |
| ＥＵＤＭＦ-１２５－ＣＨＳ／ＣＨＵ |
１２５ |
３２５ |
４２５ |
３７５ |
１２－２３ |
２２０ |
９／１０ |
４．５／４．０ |
５．０ |
２０ |
| ＥＵＤＭＦ-１５０－ＣＨＳ／ＣＨＵ |
１５０ |
３５０ |
４８０ |
４３５ |
１２－２５ |
２２０ |
９／１０ |
４．５／４．０ |
６．０ |
２０ |
| ＥＵＤＭＦ-１７５－ＣＨＳ／ＣＨＵ |
１７５ |
３７５ |
５１０ |
４６５ |
１２－２５ |
２２０ |
９／１０ |
４．５／４．０ |
６．０ |
２０ |
| ＥＵＤＭＦ-２００－ＣＨＳ／ＣＨＵ |
２００ |
４００ |
５４０ |
４９５ |
１６－２５ |
２２０ |
９／１０ |
４．５／４．０ |
６．０ |
２５ |
| ＥＵＤＭＦ-２２５－ＣＨＳ／ＣＨＵ |
２２５ |
４２５ |
５７０ |
５２５ |
１６－２５ |
３００ |
９／１０ |
６．０／５．０ |
８．０ |
２５ |
| ＥＵＤＭＦ-２５０－ＣＨＳ／ＣＨＵ |
２５０ |
４５０ |
６０５ |
５５５ |
１６－２５ |
３００ |
１２／１２ |
６．０／５．０ |
８．０ |
２５ |
| ＥＵＤＭＦ-３００－ＣＨＳ／ＣＨＵ |
３００ |
５００ |
６５５ |
６０５ |
２０－２５ |
３００ |
１２／１２ |
６．０／５．０ |
８．０ |
２５ |
| ＥＵＤＭＦ-３５０－ＣＨＳ／ＣＨＵ |
３５０ |
５５０ |
７２０ |
６６５ |
２０－２７ |
３６０ |
１２／１２ |
６．０／６．０ |
８．０ |
２５ |
| ＥＵＤＭＦ-４００－ＣＨＳ／ＣＨＵ |
４００ |
６００ |
７７０ |
７１５ |
２０－２７ |
４００ |
１２／１２ |
６．０／６．０ |
１０．０ |
３０ |
| ＥＵＤＭＦ-４５０－ＣＨＳ／ＣＨＵ |
４５０ |
６５０ |
８２５ |
７７０ |
２４－２７ |
５００ |
１２／１２ |
６．０／６．０ |
１０．０ |
３０ |
| ＥＵＤＭＦ-５００－ＣＨＳ／ＣＨＵ |
５００ |
７００ |
８７５ |
８２０ |
２４－２７ |
５００ |
１２／１２ |
６．０／６．０ |
１０．０ |
３０ |
| ＥＵＤＭＦ-５５０－ＣＨＳ／ＣＨＵ |
５５０ |
７５０ |
９４５ |
８８０ |
２４－３３ |
６００ |
１２／１２ |
６．０／６．０ |
１０．０ |
３０ |
| ＥＵＤＭＦ-６００－ＣＨＳ／ＣＨＵ |
６００ |
８００ |
９９５ |
９３０ |
２４－３３ |
６００ |
１２／１２ |
６．０／６．０ |
１０．０ |
３５ |
| 電動モーター・ダンパーの特長 |
|
| ダンパー本体 材質： 接ガス部 ＳＵＳ－３１０Ｓ 外部ケーシング ＳＳ４００／ＳＵＳ－３０４ |
|
| 接続フランジ 材質： ＳＳ４００／ＳＵＳ－３０４ |
|
| 電動モーター／ ロータリーアクチュエータ式 |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
| 胴 体 ： ミリサイズ仕様 |
