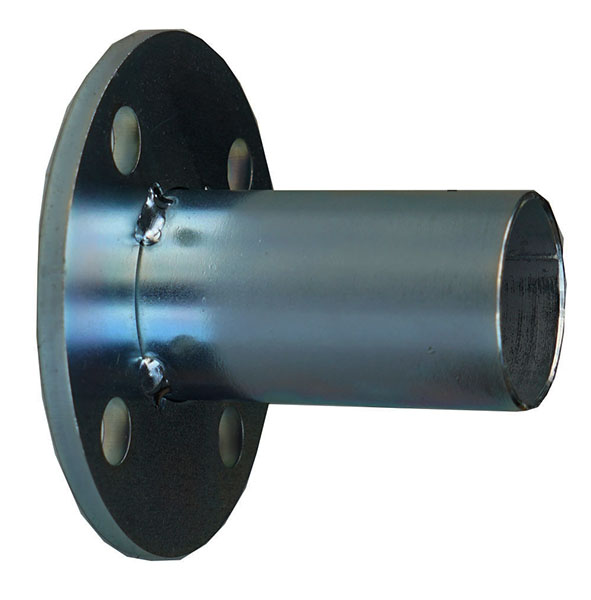

フランジ継手  [ダクトホース用][片フランジ付]
 EVNF−□□□S[SS]/EVNF−□□□U[SUS]
耐熱ダンパー
小径ダンパーサイトマップ      詳細図面 単品カタログ
フランジ継手仕様
 フランジ継手本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 胴  体  鋼管サイズ仕様

 オプション ボールト・ナットおよびパッキン類は付属しません。
 鉄  製  SS

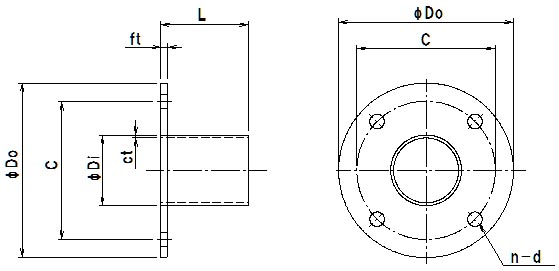

型  式 呼径  φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVNF-032S 32 31.8 80 60 4−10 180 1.6   4.5
EVNF-038S 38 38.1 90 66 4−10 180 1.6   4.5
EVNF−40AS 50 48.6 120 95 4−10 180 2.0   4.5
EVNF−50AS 65 60.5 130 105 4−10 180 2.0   4.5
EVNF−65AS 75 76.3 155 130 4−12 180 2.0   6.0
型  式 呼径  φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVNF-032U 32 31.8 80 60 4−10 180 1.5   4.5
EVNF-038U 38 38.1 90 66 4−10 180 1.5   4.5
EVNF−40AU 50 48.6 120 95 4−10 180 2.0   4.5
EVNF−50AU 65 60.5 130 105 4−10 180 2.0   4.5
EVNF−65AU 75 76.3 155 130 4−12 180 2.0   6.0
 ステンレス製  SUS
