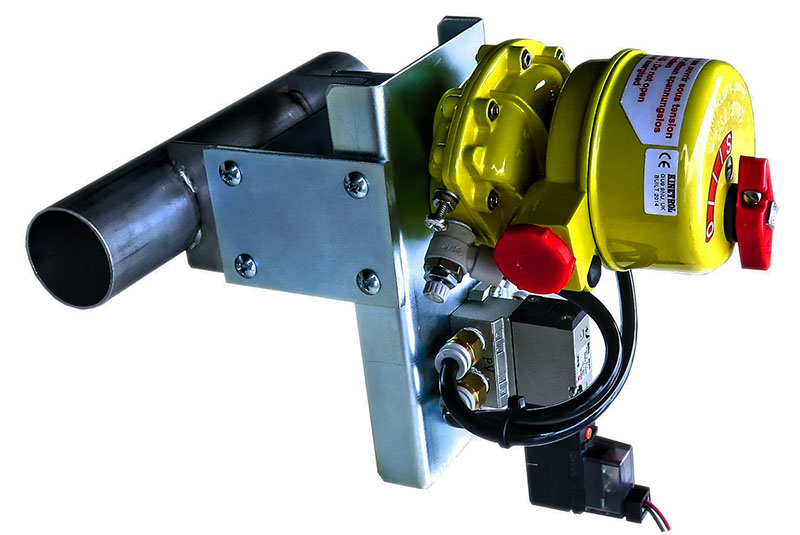

小径エァー駆動ダンパー  [ダクトホース用][フランジ無][電磁弁付][軸受無]
[空気圧式 ロータリーアクチェーター
 EVDNA−□□□S−V[SS]/EVDNA−□□□U−V[SUS]
耐熱ダンパー
 空圧式電磁弁無 モーター・タンパー  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード 電磁弁選定表
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表

サイトマップ

ダクトホース用ダンパー仕様
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  フランジ無しタイプです。
 駆動装置  空気圧式 ロータリーアクチェーター式 KINETROL Rotary Actuator
   駆動部は長寿命・長期メンテナンスフリー 200〜400万回操作保証、コンパクト設計
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温用、耐熱については別機種を選定下さい。
 全閉リーク率  通常 3〜5% 小口径の為羽根当てが取付けられませんので内部漏洩が多くなっております。密閉型については別機種を選定下さい。
 駆動補助部品  電磁弁・スピコン・継手・エアーホース配管済
 オプション  開閉信号(リミットスイッチ)FRユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン・手動ハンドル
 鉄  製  SS

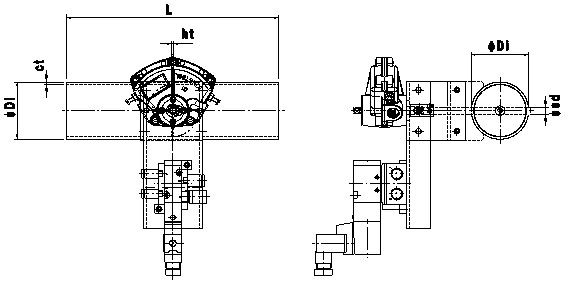

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVDNA-032S−V 32 31.8       180 1.6 1.6     0144−100
EVDNA-038S−V 38 38.1       180 1.6 1.6     0144−100
EVDNA−40AS−V 50 48.6       180 2.0 1.6     0144−100
EVDNA−50AS−V 65 60.5       180 2.0 1.6     0144−100
EVDNA−65AS−V 75 76.3       180 2.0 1.6     0144−100
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVDNA-032U−V 32 31.8       180 1.5 1.5     0144−100
EVDNA-038U−V 38 38.1       180 1.5 1.5     0144−100
EVDNA−40AU−V 50 48.6       180 2.0 1.5     0144−100
EVDNA−50AU−V 65 60.5       180 2.0 1.5     0144−100
EVDNA−65AU−V 75 76.3       180 2.0 1.5     0144−100
 ステンレス製  SUS
