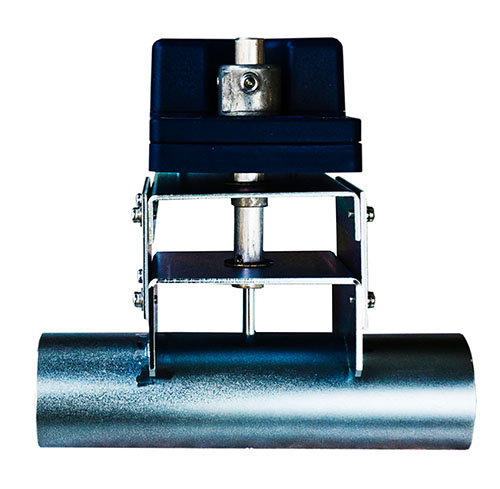

小径モーター・ダンパー  [ダクトホース用][フランジ無][軸受無]
[電動式 ロータリーアクチェーター
 EVDNM−□□□S[SS]/EVDNM−□□□U[SUS]
耐熱ダンパー
 空圧式電磁弁付 空圧式電磁弁無  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード サイトマップ
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表
ダクトホース用ダンパー仕様
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  取付フランジ無しタイプです。

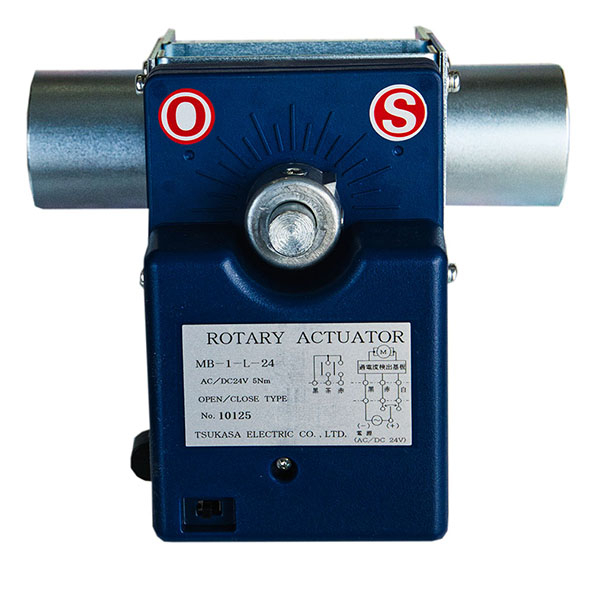

 駆動装置  電動式 ロータリーアクチェーター式 LMU24−S BELIMO AC/DC−24V 1.0W 5.0Nm
   ON−OFF制御 3位置・比例制御(DC2〜10V)
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温用、耐熱については別機種を選定下さい。
 全閉リーク率  通常 3〜5% 小口径の為羽根当てが取付けられませんので内部漏洩が多くなっております。密閉型については別機種を選定下さい。
 オプション  開閉信号(リミットスイッチ)FRユニット・ポテンショメーター・デジタル開度表示器・スプリングリターン・電源電圧 AC−100〜240V
 鉄  製  SS

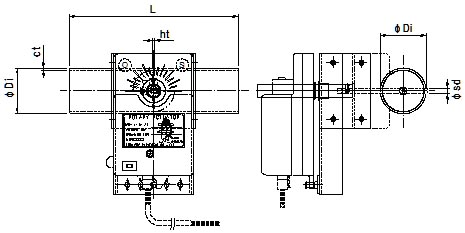

型  式 呼径  φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVDNM-032S 32 31.8 80 60 4−10 180 1.5 1.6 4.0   NMU24−S
EVDNM-038S 38 38.1 90 66 4−10 180 1.5 1.6 4.0   NMU24−S
EVDNM−40AS 50 48.6 120 95 4−10 180 2.0 1.6 4.0   NMU24−S
EVDNM−50AS 65 60.5 130 105 4−10 180 2.0 1.6 4.0   NMU24−S
EVDNM−65AS 75 76.3 155 130 4−12 180 2.0 1.6 6.0   NMU24−S
型  式 呼径  φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVDNM-032U 32 31.8 80 60 4−10 180 1.5 1.5 4.0   NMU24−S
EVDNM-038U 38 38.1 90 66 4−10 180 1.5 1.5 4.0   NMU24−S
EVDNM−40AU 50 48.6 120 95 4−10 180 2.0 1.5 4.0   NMU24−S
EVDNM−50AU 65 60.5 130 105 4−10 180 2.0 1.5 4.0   NMU24−S
EVDNM−65AU 75 76.3 155 130 4−12 180 2.0 1.5 6.0   NMU24−S
 ステンレス製  SUS
