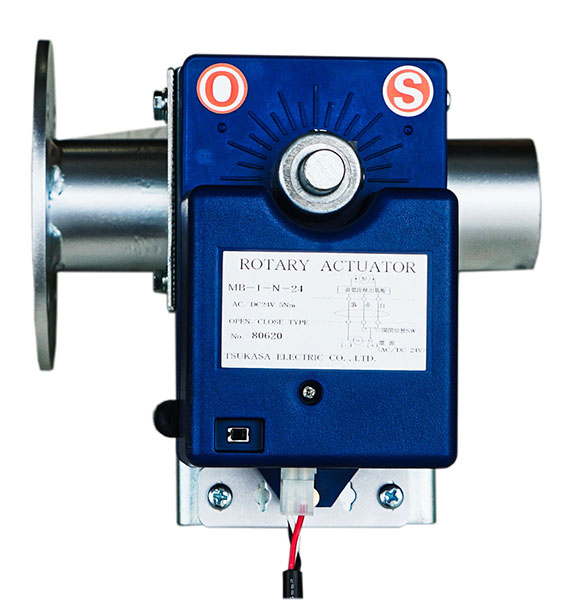

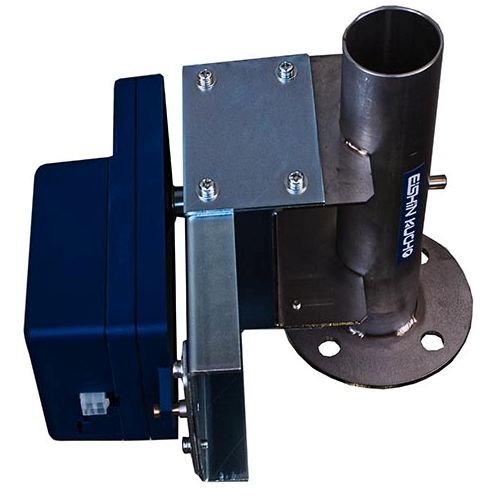

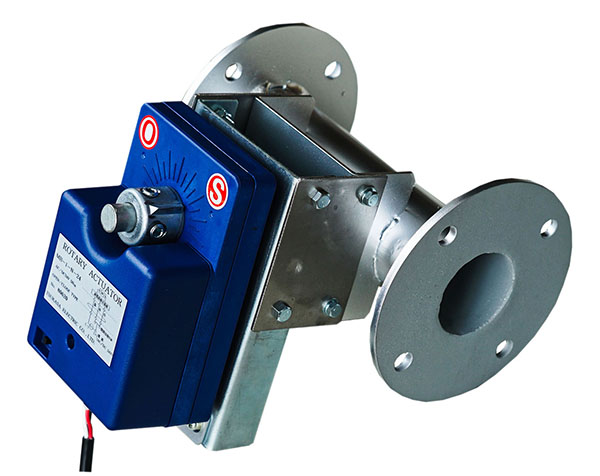

小径モーター・ダンパー　　［ダクトホース用］［片フランジ付］［軸受無］
［電動式　ロータリーアクチェーター］
　ＥＶＤＮＭＦ−□□□Ｓ−１Ｆ［ＳＳ］／ＥＶＤＮＭＦ−□□□Ｕ−１Ｆ［ＳＵＳ］
耐熱ダンパー
 空圧式電磁弁付 空圧式電磁弁無  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード サイトマップ
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表
         総合カタログ
ダクトホースダンパー ダクトホースダンパー
ダクトホース用ダンパー仕様
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
 駆動装置 　電動式　ロータリーアクチェーター式　ＭＢ型　ＡＣ／ＤＣ−２４Ｖ　５．０Ｎｍ
   ＯＮ−ＯＦＦ制御・３位置又は比例制御（４〜２０ｍＡ）
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温用、耐熱については別機種を選定下さい。
　全閉リーク率 　通常　３〜５％ 小口径の為羽根当てが取付けられませんので内部漏洩が多くなっております。密閉型については別機種を選定下さい。
　オプション  開閉信号（リミットスイッチ）・ポテンショメータ・比例制御
 鉄　　製  ＳＳ

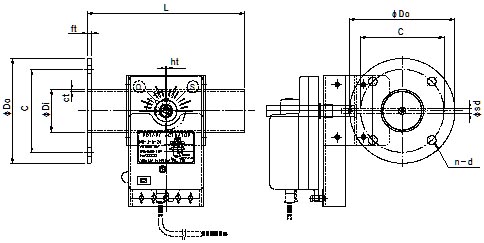

型　　式 呼径  φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＤＮＭＦ-０３２Ｓ−１Ｆ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．６ １．６ ４．５ ６   MB-1-□-24
ＥＶＤＮＭＦ-０３８Ｓ−１Ｆ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．６ １．６ ４．５ ６   MB-1-□-24
ＥＶＤＮＭＦ−４０ＡＳ−１Ｆ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ ６   MB-1-□-24
ＥＶＤＮＭＦ−５０ＡＳ−１Ｆ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ ６   MB-1-□-24
ＥＶＤＮＭＦ−６５ＡＳ−１Ｆ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ ６   MB-1-□-24
型　　式 呼径  φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＤＮＭＦ-０３２Ｕ−１Ｆ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．５ １．５ ４．０ ６   MB-1-□-24
ＥＶＤＮＭＦ-０３８Ｕ−１Ｆ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．５ １．５ ４．０ ６   MB-1-□-24
ＥＶＤＮＭＦ−４０ＡＵ−１Ｆ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ ６   MB-1-□-24
ＥＶＤＮＭＦ−５０ＡＵ−１Ｆ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ ６   MB-1-□-24
ＥＶＤＮＭＦ−６５ＡＵ−１Ｆ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ ６   MB-1-□-24
 ステンレス製  ＳＵＳ
