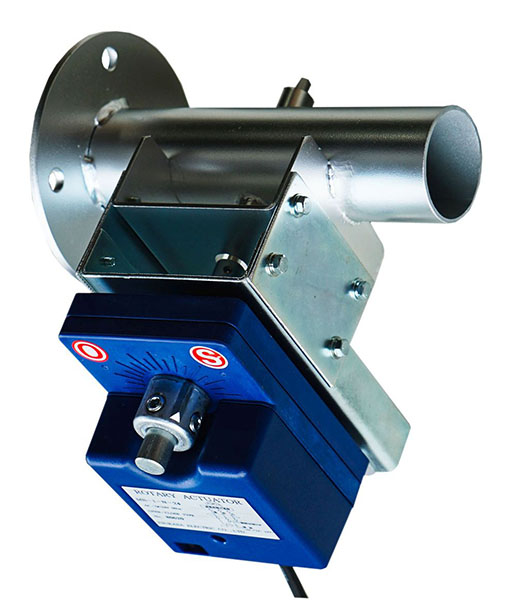

ダンパー本体 | 材質:SS / SUS−304 鋼管サイズです。 |
接続フランジ | 材質:SS / SUS−304 板フランジタイプです。 |
軸受シール付 | シャフトに Oリングとドライブッシュにより外部への漏洩を無くしております。 |
駆動装置 | 電動式 ロータリーアクチェーター式 MB型 AC/DC−24V 5.0Nm |
ON−OFF制御・3位置又は比例制御(4〜20mA) |
|
胴 体 | 鋼管サイズ仕様 |
耐熱仕様 | 常温用、耐熱については別機種を選定下さい。 |
全閉リーク率 | 通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
オプション | 開閉信号(リミットスイッチ)・ポテンショメータ・比例制御 |
鉄 製 | SS |

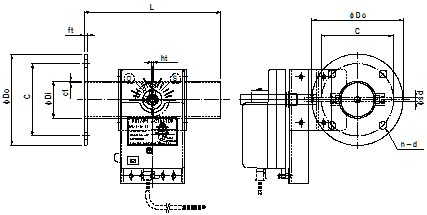

型 式 | 呼径 | φDi | φD0 | C | n−d | L | ct | ht | ft | φsd | 軸受 | アクチェータ | 標準価格 |
EVQNMF-032S−1F | 32 | 31.8 | 80 | 60 | 4−10 | 180 | 1.6 | 1.6 | 4.5 | 6 | B1506−S | MB-1-□-24 | |
EVQNMF-038S−1F | 38 | 38.1 | 90 | 66 | 4−10 | 180 | 1.6 | 1.6 | 4.5 | 6 | B1506−S |
MB-1-□-24 | |
EVQNMF−40AS−1F | 50 | 48.6 | 120 | 95 | 4−10 | 180 | 2.0 | 1.6 | 4.5 | 6 | B1506−S | MB-1-□-24 | |
EVQNMF−50AS−1F | 65 | 60.5 | 130 | 105 | 4−10 | 180 | 2.0 | 1.6 | 4.5 | 6 | B1506−S | MB-1-□-24 | |
EVQNMF−65AS−1F | 75 | 76.3 | 155 | 130 | 4−12 | 180 | 2.0 | 1.6 | 6.0 | 6 | B1506−S | MB-1-□-24 |
型 式 | 呼径 | φDi | φD0 | C | n−d | L | ct | ht | ft | φsd | 軸受 | アクチェータ | 標準価格 |
EVQNMF-032U−1F | 32 | 31.8 | 80 | 60 | 4−10 | 180 | 1.5 | 1.5 | 4.0 | 6 | B1506−U | MB-1-□-24 | |
EVQNMF-038U−1F | 38 | 38.1 | 90 | 66 | 4−10 | 180 | 1.5 | 1.5 | 4.0 | 6 | B1506−U |
MB-1-□-24 | |
EVQNMF−40AU−1F | 50 | 48.6 | 120 | 95 | 4−10 | 180 | 2.0 | 1.5 | 4.0 | 6 | B1506−U | MB-1-□-24 | |
EVQNMF−50AU−1F | 65 | 60.5 | 130 | 105 | 4−10 | 180 | 2.0 | 1.5 | 4.0 | 6 | B1506−U | MB-1-□-24 | |
EVQNMF−65AU−1F | 75 | 76.3 | 155 | 130 | 4−12 | 180 | 2.0 | 1.5 | 6.0 | 6 | B1506−U | MB-1-□-24 |
ステンレス製 | SUS |
