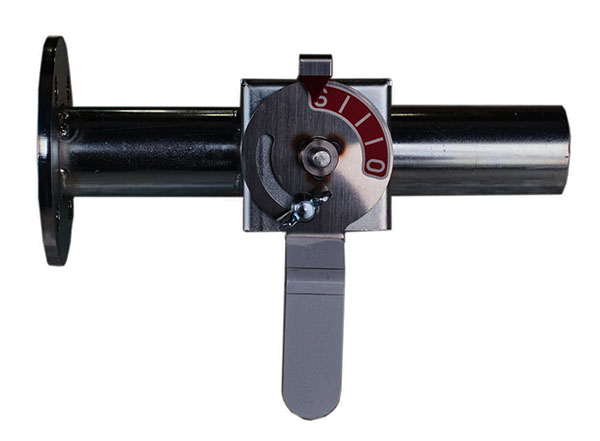

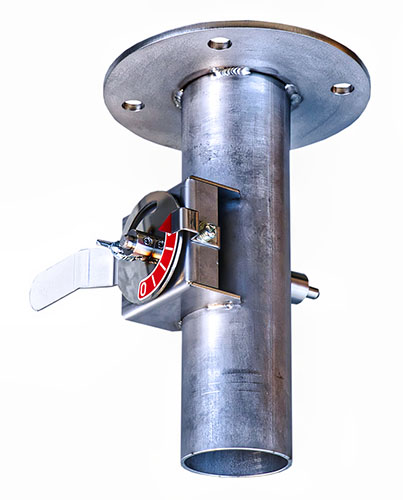

ダクトホース用ダンパー仕様
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受シール付  シャフトに Oリングとドライブッシュにより外部への漏洩を無くしております。
 駆動装置  ロックレバー式 SUS−304 BH−00  開度を決定し蝶ネジを締付けて固定するタイプです。
   開度表示付です。
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温用、耐熱については別機種を選定下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション
 スチール製  SS

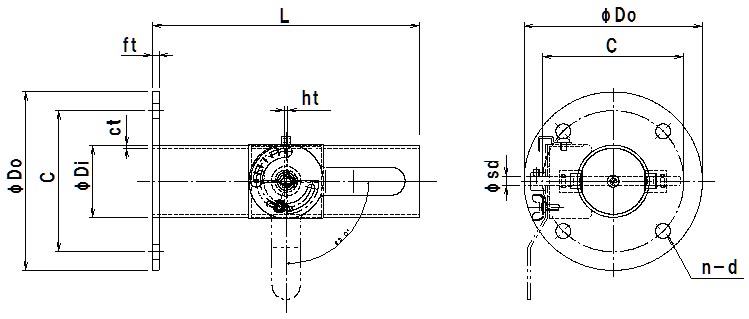

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVQNF-032S−1 32 31.8 80 60 4−10 180 1.6 1.6 4.5 B1506−S BH−00
EVQNF-038S−1 38 38.1 90 66 4−10 180 1.6 1.6 4.5

B1506−S

BH−00
EVQNF−40AS−1 50 48.6 120 95 4−10 180 2.0 1.6 4.5 B1506−S BH−00
EVQNF−50AS−1 65 60.5 130 105 4−10 180 2.0 1.6 4.5 B1506−S BH−00
EVQNF−65AS−1 75 76.3 155 130 4−12 180 2.0 1.6 6.0 B1506−S BH−00
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVQNF-032U−1 32 31.8 80 60 4−10 180 1.5 1.5 4.0 B1506−U BH−00
EVQNF-038U−1 38 38.1 90 66 4−10 180 1.5 1.5 4.0

B1506−U

BH−00
EVQNF−40AU−1 50 48.6 120 95 4−10 180 2.0 1.5 4.0 B1506−U BH−00
EVQNF−50AU−1 65 60.5 130 105 4−10 180 2.0 1.5 4.0 B1506−U BH−00
EVQNF−65AU−1 75 76.3 155 130 4−12 180 2.0 1.5 6.0 B1506−U BH−00
 ステンレス製  SUS
