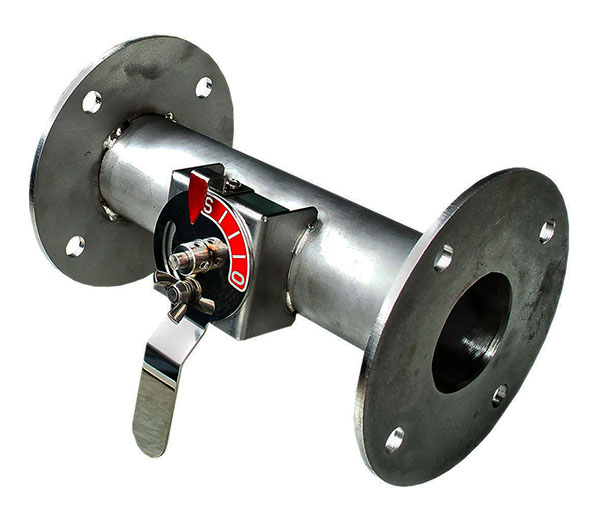

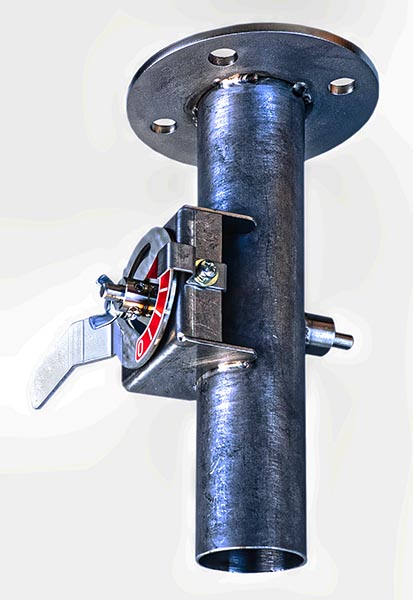

小径手動・ダンパー　　［ダクトホース用］［両フランジ付］［軸受付］
［電動式　ロータリーアクチェーター］
　ＥＶＱＮＦ−□□□Ｓ［ＳＳ］／ＥＶＱＮＦ−□□□Ｕ［ＳＵＳ］
耐熱ダンパー
 空圧式電磁弁付 空圧式電磁弁無  モーター・ダンパー サイトマップ  単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード  総合カタログ
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表
ダクトホース用ダンパー仕様
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　Ｏリングとドライブッシュにより外部への漏洩を無くしております。
 駆動装置 　ロックレバー式　ＳＵＳ−３０４　ＢＨ−００　　開度を決定し蝶ネジを締付けて固定するタイプです。
   開度表示付です。
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温用、耐熱については別機種を選定下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　オプション
 スチール製  ＳＳ

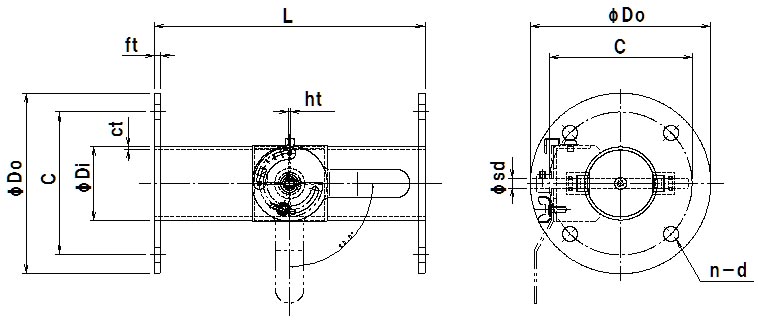

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 手動ハンドル 標準価格
ＥＶＱＮＦ-０３２Ｓ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．６ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＢＨ−００ ２６，１３６
ＥＶＱＮＦ-０３８Ｓ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．６ １．６ ４．５ ６

Ｂ１５０６−Ｓ

 ＢＨ−００ ２６，４９９
ＥＶＱＮＦ−４０ＡＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＢＨ−００ ２７，５８８
ＥＶＱＮＦ−５０ＡＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＢＨ−００ ２９，２８２
ＥＶＱＮＦ−６５ＡＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ ６ Ｂ１５０６−Ｓ ＢＨ−００ ３４，３６４
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 手動ハンドル 標準価格
ＥＶＱＮＦ-０３２Ｕ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．５ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＢＨ−００ ４６，９４８
ＥＶＱＮＦ-０３８Ｕ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．５ １．５ ４．０ ６

Ｂ１５０６−Ｕ

 ＢＨ−００ ４７，６７４
ＥＶＱＮＦ−４０ＡＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＢＨ−００ ４８，２７９
ＥＶＱＮＦ−５０ＡＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＢＨ−００ ４９，６１０
ＥＶＱＮＦ−６５ＡＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ ６ Ｂ１５０６−Ｕ ＢＨ−００ ６３，１６２
 ステンレス製  ＳＵＳ
