小径手動・ダンパー  [ダクトホース用][フランジ無][軸受付]
[電動式 ロータリーアクチェーター
 EVQN−□□□S[SS]/EVQN−□□□U[SUS]
耐熱ダンパー
 空圧式電磁弁付 空圧式電磁弁無  モーター・ダンパー  サイトマップ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表

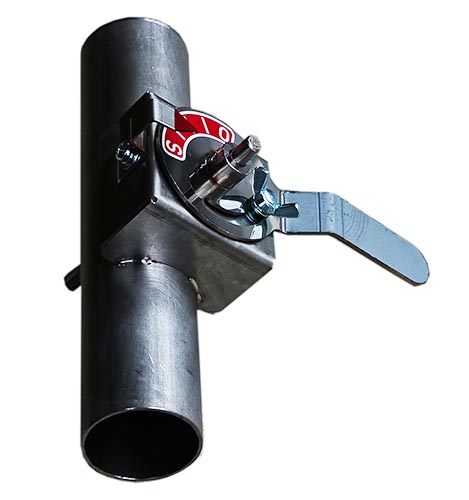

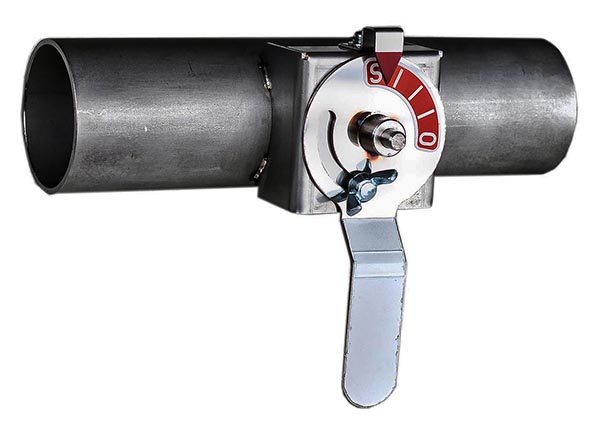

ダクトホース用ダンパー仕様
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  接続フランジ無しタイプです。
 軸受シール付  シャフトに Oリングとドライブッシュにより外部への漏洩を無くしております。

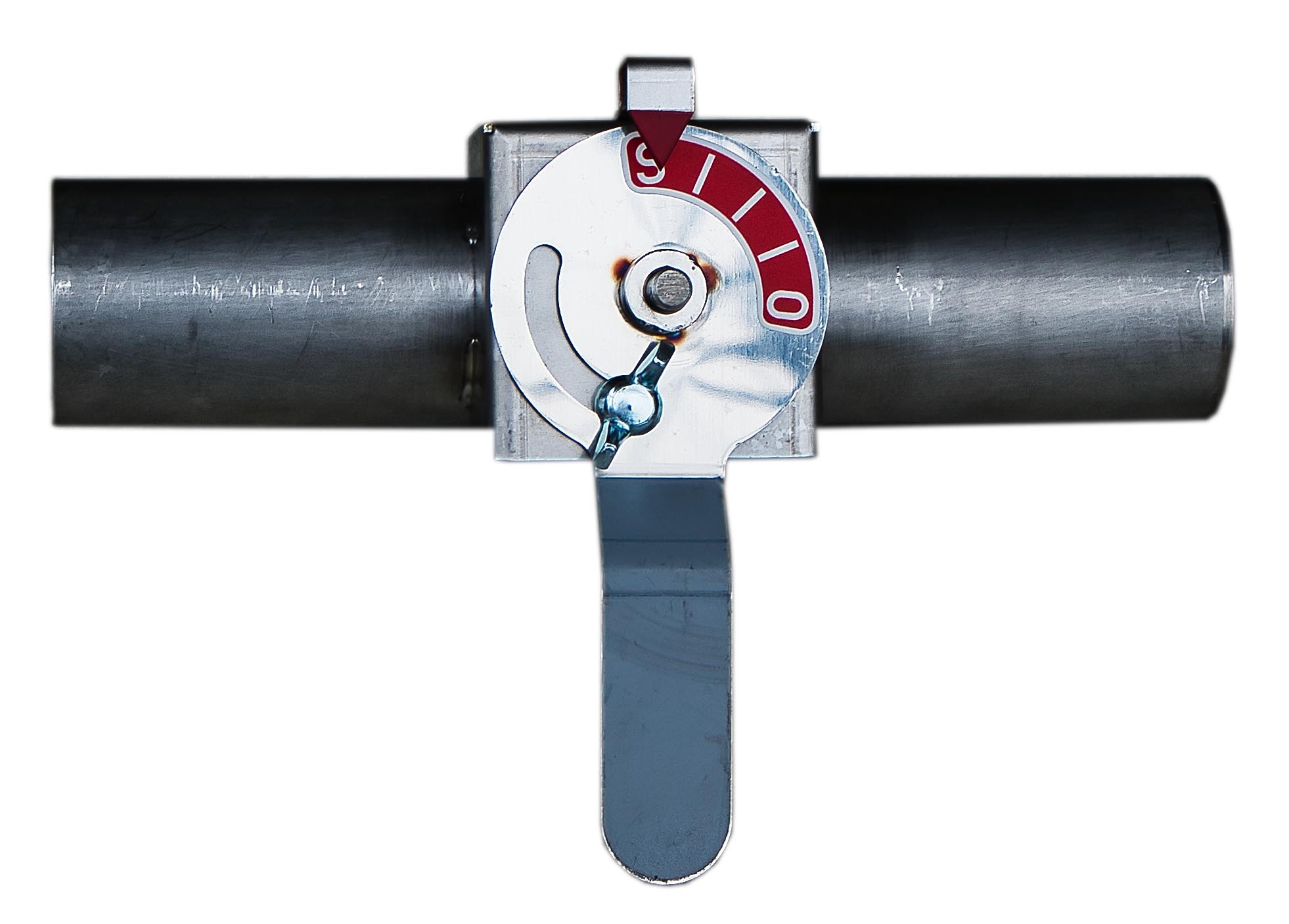

 駆動装置  ロックレバー式 SUS−304 BH−00  開度を決定し蝶ネジを締付けて固定するタイプです。
   開度表示付です。
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温用、耐熱については別機種を選定下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション
 スチール製  SS

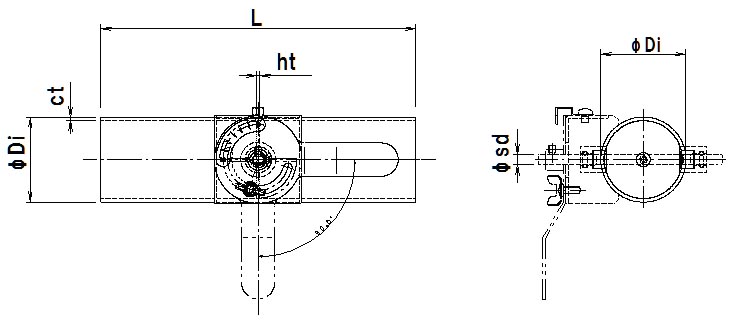

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVQN-032S 32 31.8 80 60 4−10 180 1.6 1.6 4.5 B1506−S BH−00
EVQN-038S 38 38.1 90 66 4−10 180 1.6 1.6 4.5

B1506−S

BH−00
EVQN−40AS 50 48.6 120 95 4−10 180 2.0 1.6 4.5 B1506−S BH−00
EVQN−50AS 65 60.5 130 105 4−10 180 2.0 1.6 4.5 B1506−S BH−00
EVQN−65AS 75 76.3 155 130 4−12 180 2.0 1.6 6.0 B1506−S BH−00
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 手動ハンドル 標準価格
EVQN-032U 32 31.8 80 60 4−10 180 1.5 1.5 4.0 B1506−U BH−00
EVQN-038U 38 38.1 90 66 4−10 180 1.5 1.5 4.0

B1506−U

BH−00
EVQN−40AU 50 48.6 120 95 4−10 180 2.0 1.5 4.0 B1506−U BH−00
EVQN−50AU 65 60.5 130 105 4−10 180 2.0 1.5 4.0 B1506−U BH−00
EVQN−65AU 75 76.3 155 130 4−12 180 2.0 1.5 6.0 B1506−U BH−00
 ステンレス製  SUS
