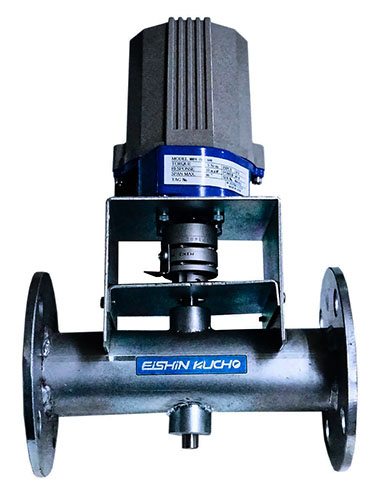

小径電子モーター・ダンパー　　［一般産業用］［常温用］
［電子モーター式］
　ＥＶＰＥＦ−□□□ＡＳ［ＳＳ］／ＥＶＰＥＦ−□□□ＡＵ［ＳＵＳ］
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　ドライブッシュを使用しております。
 駆動装置 　電子モーター　　ＭＲＰ４−１４００−ＡＯＲ　ＤＣ−２４Ｖ　２５ＶＡ　５．０Ｎｍ　
   ９０°７／１３　ｓｅｃ　分解能　１／１０００　高性能ステッピングモーター
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　オプション  開閉信号（リミットスイッチ）ポテンショメーター・電源電圧　ＡＣ−１００〜２４０Ｖ　ＣＣ−ＬＩＮＫ

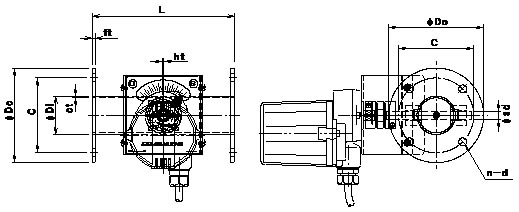

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 駆動モータ 標準価格
ＥＶＰＥＦ−４０ＡＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ １０ Ｂ２００１０ＭＵ ＭＲＰ４−１４００
ＥＶＰＥＦ−５０ＡＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ １０ Ｂ２００１０ＭＵ ＭＲＰ４−１４００
ＥＶＰＥＦ−６５ＡＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ １０ Ｂ２００１０ＭＵ ＭＲＰ４−１４００
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 駆動モーター 標準価格
ＥＶＰＥＦ−４０ＡＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ １０ Ｂ２００１０ＭＳ ＭＲＰ４−１４００
ＥＶＰＥＦ−５０ＡＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ １０ Ｂ２００１０ＭＳ ＭＲＰ４−１４００
ＥＶＰＥＦ−６５ＡＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ １０ Ｂ２００１０ＭＳ ＭＲＰ４−１４００
ダクトホースダンパー ダクトホースダンパー
電子モーター・ダンパー仕様
 鉄　　製  ＳＳ
 ステンレス製  ＳＵＳ
