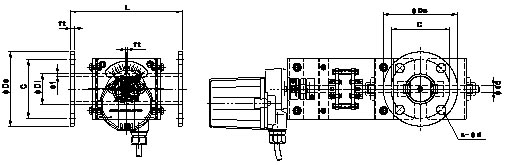

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動ﾓｰﾀｰ | 標準価格 |
| ＥＶＰＥＦ−４０Ａ ＳＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ＭＲＰ４−１４００ | |
| ＥＶＰＥＦ−５０Ａ ＳＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ＭＲＰ４−１４００ | |
| ＥＶＰＥＦ−６５Ａ ＳＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＣＳ | ＭＲＰ４−１４００ |
| 小径ダンパー・サイトマップ | 単品カタログ | 詳細図面 | ダウンロード | 型番選定表 |

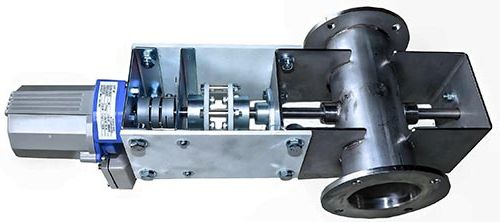

| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |
| 駆動装置 | 電子モーター ＭＲＰ４−１４００−ＡＯＲ ＤＣ−２４Ｖ ２５ＶＡ ５．０Ｎｍ |
| ９０°７／１３ ｓｅｃ 分解能 １／１０００ 高性能ステッピングモーター | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ４００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・電源電圧 ＡＣ−１００〜２４０Ｖ ＣＣ−ＬＩＮＫ |
 |
 |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動ﾓｰﾀｰ | 標準価格 |
| ＥＶＰＥＦ−４０Ａ ＳＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ＭＲＰ４−１４００ | |
| ＥＶＰＥＦ−５０Ａ ＳＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ＭＲＰ４−１４００ | |
| ＥＶＰＥＦ−６５Ａ ＳＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＣＵ | ＭＲＰ４−１４００ |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
