| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |

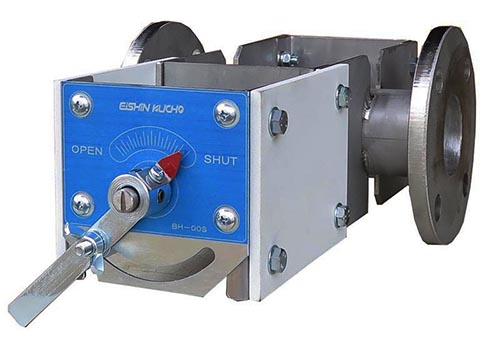

| 駆動装置 | ロックレバー式 ＢＨ−００ 開度を決定し蝶ネジを締付けて固定するタイプです。 |
| 開度表示付です。 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ２００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | ハンドルをＳＵＳ製にする場合は別途指定下さい。 |

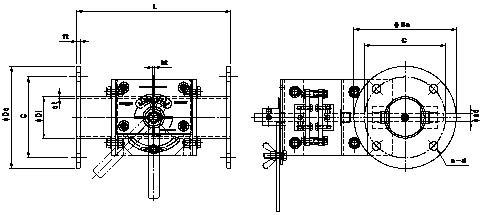

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 操作ハンドル | 標準価格 |
| ＥＶＤＦ−４０Ａ ＥＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＸＵ | ＢＨ−００ | |
| ＥＶＤＦ−５０Ａ ＥＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＸＵ | ＢＨ−００ | |
| ＥＶＤＦ−６５Ａ ＥＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＸＵ | ＢＨ−００ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 操作ハンドル | 標準価格 |
| ＥＶＤＦ−４０Ａ ＥＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＸＳ | ＢＨ−００ | |
| ＥＶＤＦ−５０Ａ ＥＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＸＳ | ＢＨ−００ | |
| ＥＶＤＦ−６５Ａ ＥＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＸＳ | ＢＨ−００ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
