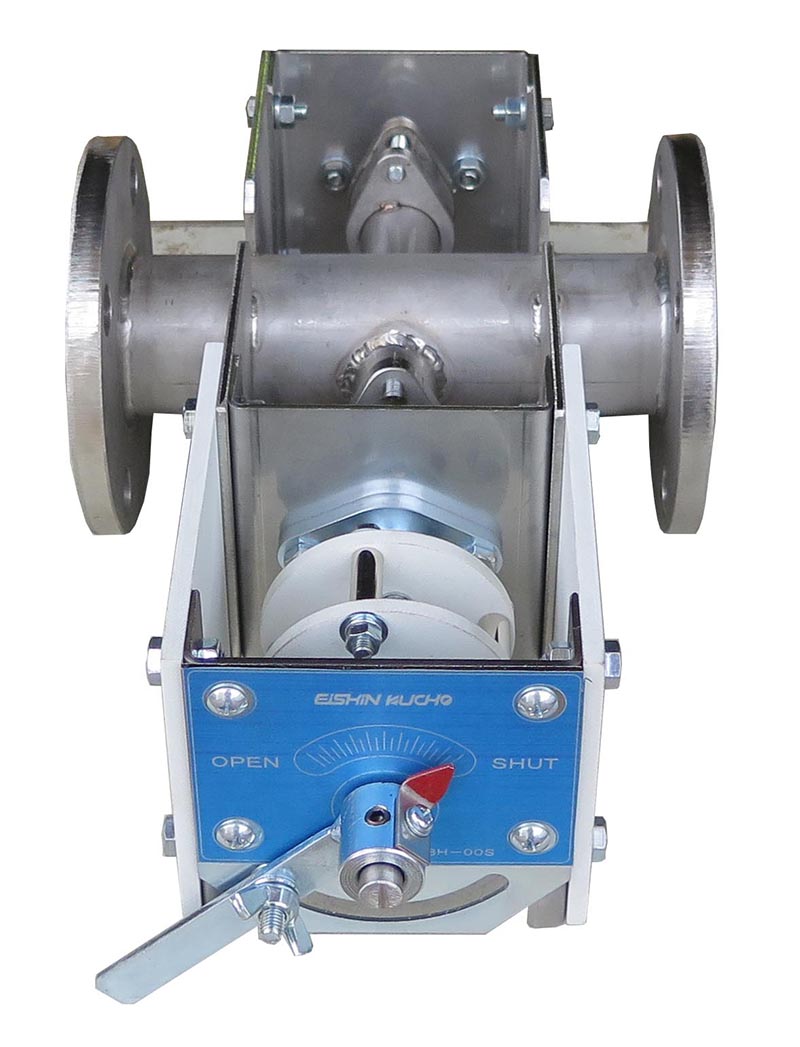

| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |
| 駆動装置 | ロックレバー式 ＢＨ−００ 開度を決定し蝶ネジを締付けて固定するタイプです。 |
| 開度表示付です。 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ４００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | ハンドルをＳＵＳ製にする場合は別途指定下さい。 |

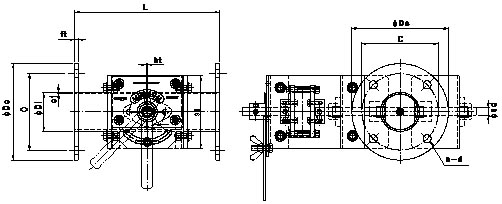

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 操作ハンドル | 標準価格 |
| ＥＶＤＦ−４０Ａ ＳＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ＢＨ−００ | |
| ＥＶＤＦ−５０Ａ ＳＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ＢＨ−００ | |
| ＥＶＤＦ−６５Ａ ＳＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＣＵ | ＢＨ−００ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 操作ハンドル | 標準価格 |
| ＥＶＤＦ−４０Ａ ＳＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ＢＨ−００ | |
| ＥＶＤＦ−５０Ａ ＳＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ＢＨ−００ | |
| ＥＶＤＦ−６５Ａ ＳＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＣＳ | ＢＨ−００ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
