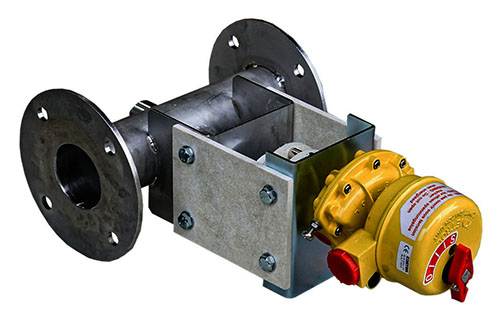

小径自動・ダンパー　　［一般産業用］［耐熱　２００℃］
［ロータリーアクチェーター式］
　ＥＶＤＫＦ−□□□Ａ　ＥＨＳ［ＳＳ］／ＥＶＤＫＦ−□□□Ａ　ＥＨＵ［ＳＵＳ］
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　ドライブッシュを使用しております。
 駆動装置 　ロータリーアクチェーター　　ＫＩＮＥＴＲＯＬ　０１４−１００　３．５　Ｎｍ／０．４ＭＰａ
   高性能コンパクトタイプ　　長寿命　２００−４００万回
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　耐熱　２００℃　清浄空気用、燃焼排気等はお問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　オプション  電磁弁、開閉信号（リミットスイッチ）、スプリングリターン

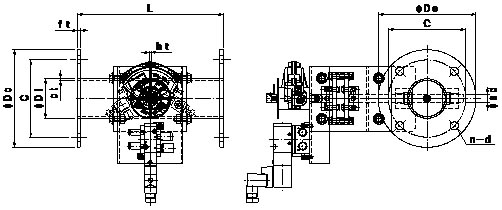

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェーター 標準価格
ＥＶＤＫＦ−４０Ａ　ＥＨＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ １０ Ｂ２００１０ＸＳ ０１４−１００
ＥＶＤＫＦ−５０Ａ　ＥＨＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ １０ Ｂ２００１０ＸＳ ０１４−１００
ＥＶＤＫＦ−６５Ａ　ＥＨＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ １０ Ｂ２００１０ＸＳ ０１４−１００
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェーター 標準価格
ＥＶＤＫＦ−４０Ａ　ＥＨＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ １０ Ｂ２００１０ＸＵ ０１４−１００
ＥＶＤＫＦ−５０Ａ　ＥＨＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ １０ Ｂ２００１０ＸＵ ０１４−１００
ＥＶＤＫＦ−６５Ａ　ＥＨＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ １０ Ｂ２００１０ＸＵ ０１４−１００
ダクトホースダンパー ダクトホースダンパー
空圧式ロータリーアクチェーター・ダンパー仕様
 鉄　　製  ＳＳ

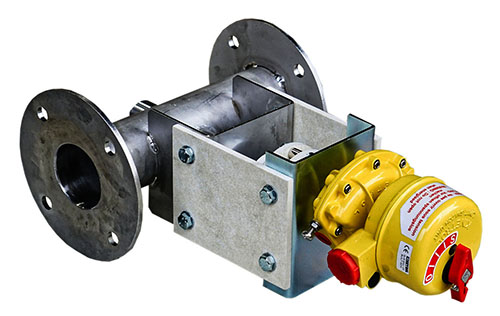

 ステンレス製  ＳＵＳ
