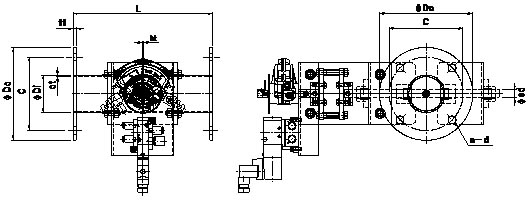

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェーター | 標準価格 |
| ＥＶＤＫＦ−４０Ａ ＳＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ０１４−１００ | |
| ＥＶＤＫＦ−５０Ａ ＳＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＣＳ | ０１４−１００ | |
| ＥＶＤＫＦ−６５Ａ ＳＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＣＳ | ０１４−１００ |
| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |

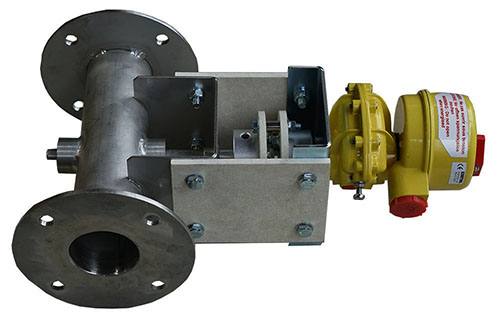

| 駆動装置 | ロータリーアクチェーター ＫＩＮＥＴＲＯＬ ０１４−１００ ３．５ Ｎｍ／０．４ＭＰａ |
| 高性能コンパクトタイプ 長寿命 ２００−４００万回 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ４００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 電磁弁、開閉信号（リミットスイッチ）、スプリングリターン |
 |
 |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェーター | 標準価格 |
| ＥＶＤＫＦ−４０Ａ ＳＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ０１４−１００ | |
| ＥＶＤＫＦ−５０Ａ ＳＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＣＵ | ０１４−１００ | |
| ＥＶＤＫＦ−６５Ａ ＳＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＣＵ | ０１４−１００ |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
