| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |

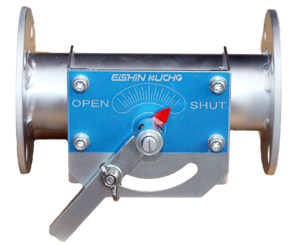

| 駆動装置 | ロックレバー式 ＢＨ−００ 開度を決定し蝶ネジを締付けて固定するタイプです。 |
| 開度表示付です。 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | ハンドルをＳＵＳ製にする場合は別途指定下さい。 |

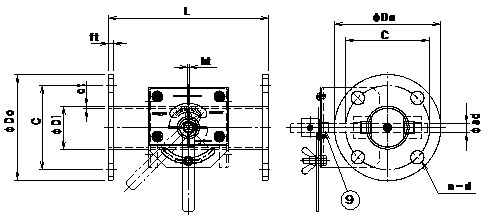

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | ハンドル | 標準価格 |
| ＥＢＰＬＦ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＢＨ−００ | |
| ＥＢＰＬＦ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＢＨ−００ | |
| ＥＢＰＬＦ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．０ | ２．０ | １０ | １０ | Ｂ２００１０ＢＵ | ＢＨ−００ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | ハンドル | 標準価格 |
| ＥＢＰＬＦ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．３ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＢＨ−００ | |
| ＥＢＰＬＦ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．３ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＢＨ−００ | |
| ＥＶＤＦ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．３ | ２．３ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＢＨ−００ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
