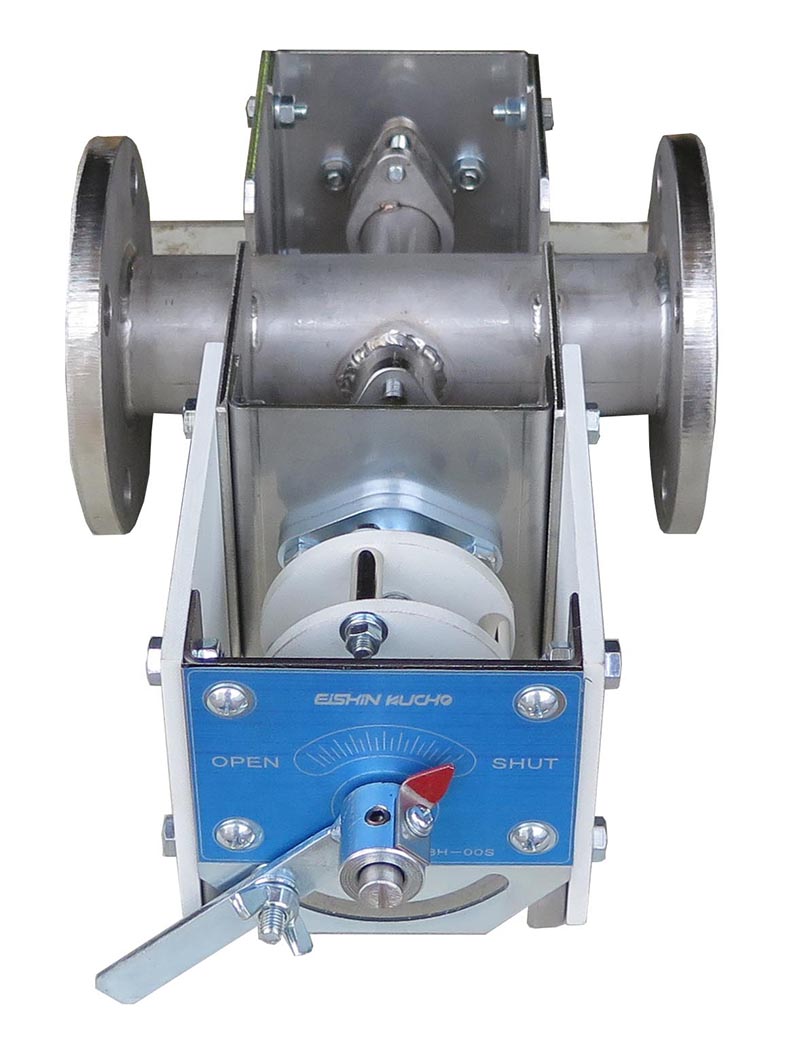

ダンパー本体 | 材質:SS / SUS−304 鋼管サイズです。 |
接続フランジ | 材質:SS / SUS−304 板フランジタイプです。 |
軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |
駆動装置 | ロックレバー式 BH−00 開度を決定し蝶ネジを締付けて固定するタイプです。 |
開度表示付です。 | |
胴 体 | 鋼管サイズ仕様 |
耐熱仕様 | 耐熱 400℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
全閉リーク率 | 通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
オプション | ハンドルをSUS製にする場合は別途指定下さい。 |

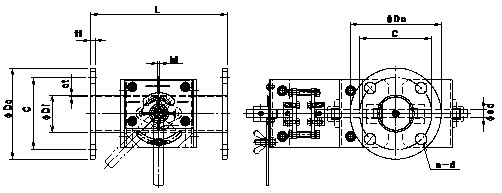

型 式 | 呼径 | φDi | φD0 | C | n−d | L | ct | ht | ft | φsd | 軸受 | ハンドル | 標準価格 |
EBPLF−40A SHU | 50 | 48.6 | 120 | 95 | 4−15 | 180 | 2.0 | 2.0 | 6.0 | 10 | B20010CU | BH−00 | |
EBPLF−50A SHU | 65 | 60.5 | 130 | 105 | 4−15 | 180 | 2.0 | 2.0 | 6.0 | 10 | B20010CU | BH−00 | |
EBPLF−65A SHU | 75 | 76.3 | 155 | 130 | 4−15 | 180 | 2.0 | 2.0 | 6.0 | 10 | B20010CU | BH−00 |
型 式 | 呼径 | φDi | φD0 | C | n−d | L | ct | ht | ft | φsd | 軸受 | ハンドル | 標準価格 |
EBPLF−40A SHS | 50 | 48.6 | 120 | 95 | 4−15 | 180 | 2.3 | 2.3 | 6.0 | 10 | B20010CS | BH−00 | |
EBPLF−50A SHS | 65 | 60.5 | 130 | 105 | 4−15 | 180 | 2.3 | 2.3 | 6.0 | 10 | B20010CS | BH−00 | |
EBPLF−65A SHS | 75 | 76.3 | 155 | 130 | 4−15 | 180 | 2.3 | 2.3 | 6.0 | 10 | B20010CS | BH−00 |
鉄 製 | SS |
ステンレス製 | SUS |
