小径モーター・ダンパー  [プラント用][耐熱 200℃]
[電動モーター式
EHPHMBF−□□□A EHS[SS]/EHPHMBF−□□□A EHU[SUS]
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受シール付  シャフトに ドライブッシュを使用しております。
 駆動装置  電動式 ロータリーアクチェーター式 LMU24−S BELIMO AC/DC−24V 1.0W 5.0Nm
   ON−OFF制御 3位置・比例制御(DC2〜10V)
 胴  体  鋼管サイズ仕様
 耐熱仕様  耐熱 200℃ 清浄空気用、燃焼排気等はお問い合せ下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション  開閉信号(リミットスイッチ)ポテンショメーター・電源電圧 AC−100〜240V

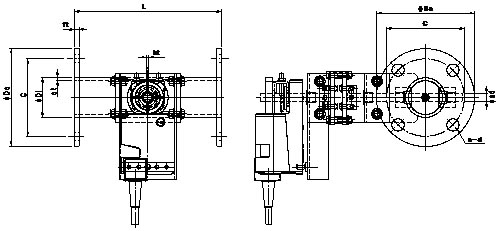

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 駆動モータ 標準価格
EHPHMBF−40A EHS 50 48.6 120 95 4−15 180 3.5 2.3 6.0 10 B20010BS NMU24−S
EHPHMBF−50A EHS 65 60.5 130 105 4−15 180 3.8 2.3 6.0 10 B20010BS NMU24−S
EHPHMBF−65A EHS 75 76.3 155 130 4−15 180 4.2 2.3 10 10 B20010BS NMU24−S
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 駆動モーター 標準価格
EHPHMBF−40A EHU 50 48.6 120 95 4−15 180 3.0 2.0 6.0 10 B20010BU NMU24−S
EHPHMBF−50A EHU 65 60.5 130 105 4−15 180 3.0 2.0 6.0 10 B20010BU NMU24−S
EHPHMBF−65A EHU 75 76.3 155 130 4−15 180 3.0 2.0 100 10 B20010BU NMU24−S

電動モーター式・ダンパー仕様
 鉄  製  SS
 ステンレス製  SUS
