| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |
| 駆動装置 | 電動式 ロータリーアクチェーター式 ＬＭＵ２４−Ｓ ＢＥＬＩＭＯ ＡＣ／ＤＣ−２４Ｖ １．０Ｗ ５．０Ｎｍ |
| ＯＮ−ＯＦＦ制御 ３位置・比例制御（ＤＣ２〜１０Ｖ） | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・電源電圧 ＡＣ−１００〜２４０Ｖ |

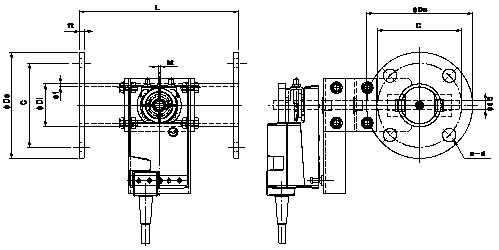

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＨＭＢＦ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＨＭＢＦ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＨＭＢＦ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ３．０ | ２．０ | １０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＨＭＢＦ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．５ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＨＭＢＦ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．８ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＨＭＢＦ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ４．２ | ２．３ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
