| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |
| 駆動装置 | 電動式 ロータリーアクチェーター式 ＬＭＵ２４−Ｓ ＢＥＬＩＭＯ ＡＣ／ＤＣ−２４Ｖ １．０Ｗ ５．０Ｎｍ |
| ＯＮ−ＯＦＦ制御 ３位置・比例制御（ＤＣ２〜１０Ｖ） | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・電源電圧 ＡＣ−１００〜２４０Ｖ |
 |
| 小径ダンパー・サイトマップ | 総合カタログ | 単品カタログ | 詳細図面 | ダウンロード | 型番選定表 |

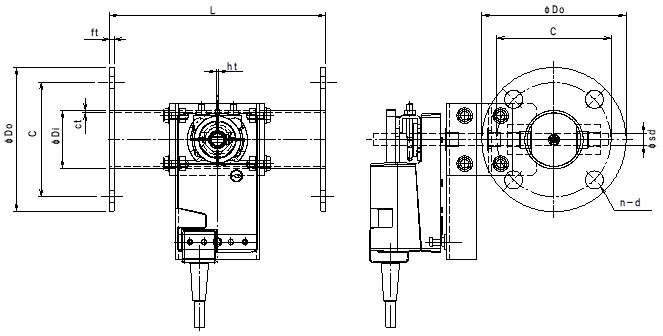

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＭＢＬＦ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＭＢＬＦ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＭＢＬＦ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．０ | １．５ | １０ | １０ | Ｂ２００１０ＢＵ | ＮＭＵ２４−Ｓ |
| ステンレス製 | ＳＵＳ |
| 鉄 製 | ＳＳ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＭＢＬＦ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＭＢＬＦ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ | |
| ＥＨＰＭＢＬＦ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．０ | １．６ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＮＭＵ２４−Ｓ |
 |
 |
