小径モーター・ダンパー  [プラント用][常温用]
[電動モーター式
 EHPHMF−□□□AS[SS]/EHPHMF−□□□AU[SUS]
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表

 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受シール付  シャフトに ドライブッシュを使用しております。
 駆動装置  電動モーター  MB−1N−24 AC/DC−24V 2.4W(5.0VA) 5.0Nm
   ON−OFF制御 3位置・比例制御(DC4〜20mA)
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション  開閉信号(リミットスイッチ)ポテンショメーター・電源電圧 AC−100〜240V

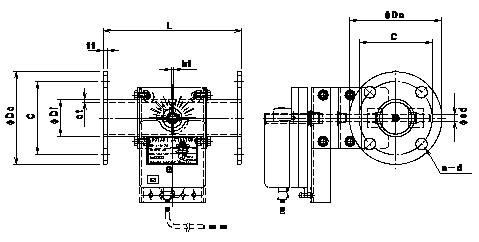

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 駆動モータ 標準価格
EHPHMF−40AU 50 48.6 120 95 4−15 180 3.0 2.0 6.0 10 B20010BU MB−1N−24
EHPHMF−50AU 65 60.5 130 105 4−15 180 3.0 2.0 6.0 10 B20010BU MB−1N−24
EHPHMF−65AU 75 76.3 155 130 4−15 180 3.0 2.0 10 10 B20010BU MB−1N−24
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 駆動モーター 標準価格
EHPHMF−40AS 50 48.6 120 95 4−15 180 3.5 2.3 6.0 10 B20010BS MB−1N−24
EHPHMF−50AS 65 60.5 130 105 4−15 180 3.8 2.3 6.0 10 B20010BS MB−1N−24
EHPHMF−65AS 75 76.3 155 130 4−15 180 4.2 2.3 9.0 10 B20010BS MB−1N−24
電動モーター・ダンパー仕様
 鉄  製  SS
 ステンレス製  SUS
