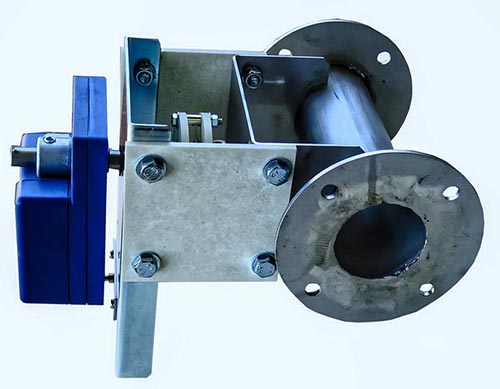

| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |
| 駆動装置 | 電動モーター ＭＢ−１Ｎ−２４ ＡＣ／ＤＣ−２４Ｖ ２．４Ｗ（５．０ＶＡ） ５．０Ｎｍ |
| ＯＮ−ＯＦＦ制御 ３位置・比例制御（ＤＣ４〜２０ｍＡ） | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ２００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・電源電圧 ＡＣ−１００〜２４０Ｖ |

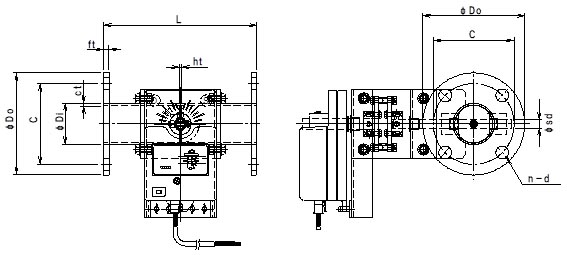

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＭＬＦ−４０Ａ ＥＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＭＢ−１Ｎ−２４ | |
| ＨＨＰＭＬＦ−５０Ａ ＥＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＭＬＦ−６５Ａ ＥＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．０ | １．６ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＭＢ−１Ｎ−２４ |
 |
| 小径ダンパー・サイトマップ | 総合カタログ | 単品カタログ | 詳細図面 | ダウンロード | 型番選定表 |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＭＬＦ−４０Ａ ＥＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＭＬＦ−５０Ａ ＥＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＭＬＦ−６５Ａ ＥＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ２．０ | １．５ | １０ | １０ | Ｂ２００１０ＢＵ | ＭＢ−１Ｎ−２４ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
