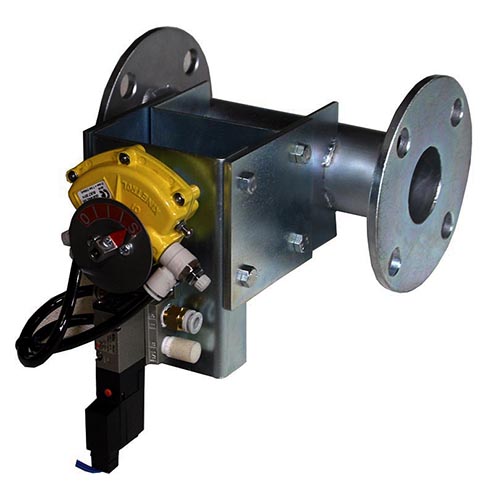

小径自動・ダンパー　　［プラント用］［耐熱　２００℃］　４ＫＰａ
［空気圧式　ロータリーアクチェーター］
　ＥＨＰＨＫＦ−□□□Ａ　ＥＨＳ［ＳＳ］／ＥＨＰＨＫＦ−□□□Ａ　ＥＨＵ［ＳＵＳ］
ダクトホースダンパー ダクトホースダンパー
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　ドライブッシュを使用しております。
 駆動装置 　空気圧式　ロータリーアクチェーター式　ＫＩＮＥＴＲＯＬ　Ｒｏｔａｒｙ　Ａｃｔｕａｔｏｒ
   駆動部は長寿命・長期メンテナンスフリー　２００〜４００万回操作保証、コンパクト設計
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　耐熱　２００℃　清浄空気用、燃焼排気等はお問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　駆動補助部品  電磁弁付は・スピコン・継手・エアーホース配管済
　オプション  開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン

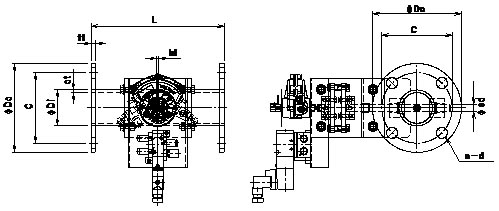

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＨＰＨＫＦ−４０Ａ　ＥＨＳ ５０ ４８．６ １２０ ９５ ４−１５ １８０ ３．５ ２．３ ６．０ １０ Ｂ２００１０ＢＳ ０１４−１００
ＥＨＰＨＫＦ−５０Ａ　ＥＨＳ ６５ ６０．５ １３０ １０５ ４−１５ １８０ ３．８ ２．３ ６．０ １０ Ｂ２００１０ＢＳ ０１４−１００
ＥＨＰＨＫＦ−６５Ａ　ＥＨＳ ７５ ７６．３ １５５ １３０ ４−１５ １８０ ４．２ ２．３ ９．０ １０ Ｂ２００１０ＢＳ ０１４−１００
耐熱ダンパー
小径ダンパー・サイトマップ  単品カタログ 詳細図面 ダウンロード  型番選定表
　オプション 画像１  画像２
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＨＰＨＫＦ−４０Ａ　ＥＨＵ ５０ ４８．６ １２０ ９５ ４−１５ １８０ ３．０ ２．０ ６．０ １０ Ｂ２００１０ＢＵ ０１４−１００
ＥＨＰＨＫＦ−５０Ａ　ＥＨＵ ６５ ６０．５ １３０ １０５ ４−１５ １８０ ３．０ ２．０ ６．０ １０ Ｂ２００１０ＢＵ ０１４−１００
ＥＨＰＨＫＦ−６５Ａ　ＥＨＵ ７５ ７６．３ １５５ １３０ ４−１５ １８０ ３．０ ２．０ １０ １０ Ｂ２００１０ＢＵ ０１４−１００
ロータリーアクチェーター式・ダンパー仕様
 鉄　　製  ＳＳ
 ステンレス製  ＳＵＳ
