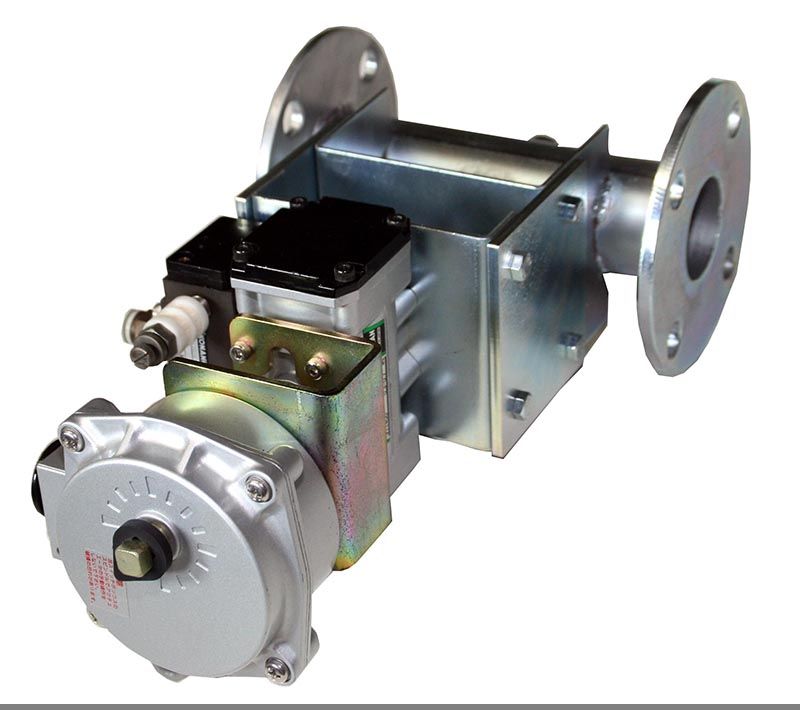

| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |
| 駆動装置 | 空気圧式 ロータリーアクチェーター式 ＫＯＮＡＮ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部はバルブ取付 ＩＳＯ５２１１／電磁弁取付 ＮＡＭＵＲ対応 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ４００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| 駆動補助部品 | 電磁弁付はスピコン付 |
| オプション | 開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁 |
 |
| 小径ダンパー・サイトマップ | 総合カタログ | 単品カタログ | 詳細図面 | ダウンロード | 型番選定表 |

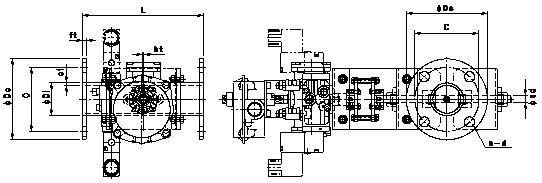

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＨＰＨＡＦ−４０Ａ ＳＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．５ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＴＡ２−０４０２Ｄ | |
| ＥＨＰＨＡＦ−５０Ａ ＳＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．８ | ２．３ | ６．０ | １０ | Ｂ２００１０ＢＳ | ＴＡ２−０４０２Ｄ | |
| ＥＨＰＨＡＦ−６５Ａ ＳＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ４．２ | ２．３ | ９．０ | １０ | Ｂ２００１０ＢＳ | ＴＡ２−０４０２Ｄ |
 |
 |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＨＰＨＡＦ−４０Ａ ＳＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＴＡ２−０４０２Ｄ | |
| ＥＨＰＨＡＦ−５０Ａ ＳＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＢＵ | ＴＡ２−０４０２Ｄ | |
| ＥＨＰＨＡＦ−６５Ａ ＳＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ３．０ | ２．０ | １０ | １０ | Ｂ２００１０ＢＵ | ＴＡ２−０４０２Ｄ |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
