小径手動ダンパー・ウォームギャー式 [フランジ付] EVDPWF−□□A− S/U
 小径手動ダンパー・ロックハンドル式 [フランジ無] EBDP−□□A− S/U

詳細図面 40A SS 40A SUS
 詳細図面 50A SS 50A SUS

サイトマップ

   ダウンロード
[小径手動ダンパー] [フランジ無] ロックレバー式
[小径手動ダンパー] [フランジ付] ロックレバー式
[小径バタフライ・ダンパー] [フランジ無] ロックハンドル式
[小径バタフライ・ダンパー] [フランジ付] ロックハンドル式
[小径手動ダンパー] [フランジ無] ウォームギャー式
[小径手動ダンパー] [フランジ無] ウォームギャー式
小型・手動ダンパー [ロックハンドル式] [フランジ付]
EBDPF−□□A S[SS] EBDPF−□□A U[SUS]

総合カタログ
単品カタログ
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
 両フランジ型  EVDNF−□□−S/U
 片フランジ型  EVDNF−□□−S/U−1
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ    ダウンロード
型  式 φD1 φD0 n−d 標準価格[SS] 標準価格[SUS]
EVDNF-32 S/U 31.8 80 60 4−φ10 180 4.5/4.0 15,120 25,704
EVDNF-38 S/U 38.1 90 66 4−φ10 180 4.5/4.0 15,984
27,756
EVDNF-40A S/U 48.6 120 95 4−φ10 180 4.5/4.0 16,308 28,080
EVDNF-50A S/U 60.5 130 105 4−φ10 180 4.5/4.0 17,928
29,268
EVDNF-65A S/U 76.3 155 130 4−φ10 180 6.0 20,628 33,696

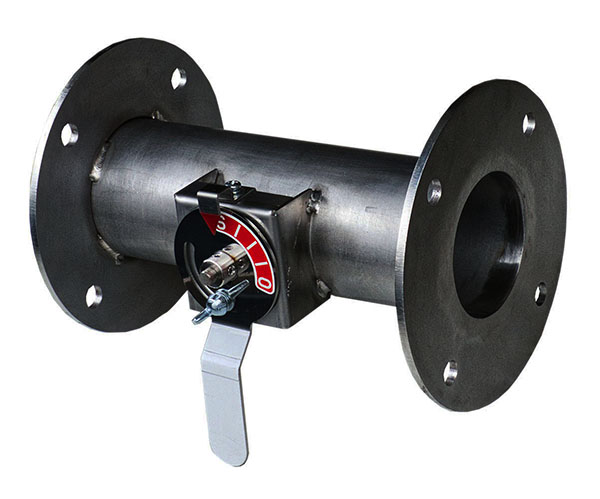

 小径手動ダンパー・ロックレバー式 [フランジ付] EVDNF−□□A− S/U

 小型・手動ダンパー [ロックハンドル式] [フランジ無し]

EBDP−□□A S[SS] EBDP−□□A U[SUS]
  小径手動ダンパー[フランジ付]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 1.6t/2.0t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 1.5t/2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
 自動ダンパー
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根−SPC 1.6t  フランジ SS−4.5.0t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS−2.0t  羽根−SUS−1.5t  フランジ SUS−4.5.0t  仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%

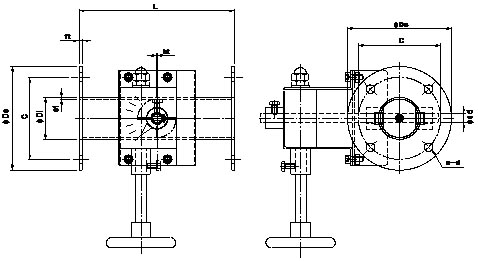

型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDPWF-40A S/U 48.6 120 95 4−10 180 4.5 17,172 35,748
EVDPWF-50A S/U 60.5 130 105 4−10 180 4.5 17,712 36,936
EVDPWF-65A S/U 76.3 155 130 4−12 180 6.0 20,088 43,092
型  式 φDi n−d ft 標準価格[SS] 標準価格[SUS]
EVDPW-40A S/U 48.6 90 45 180 14,904 32,508
EVDPW-50A S/U 60.5 90 45 180 15,552
33.696
EVDPW-65A S/U 76.3 90 45 180 18,684 39,852
  小径手動ダンパー[フランジ無し]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
 自動ダンパー
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS−2.3t [鋼管製]  羽根−SPC−1.6t  フランジ SS−4.5.0t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS−2.0t  羽根−SUS−1.5t  フランジ SUS−4.5.0t  仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EBDPF-40A S/U 48.6 120 95 4−10 180 4.5 18,144 28,188
EBDPF-50A S/U 60.5 130 105 4−10 180 4.5 20,412 30,780
EBDPF-65A S/U 76.3 120 95 4−12 180 6.0 29,484 40,824
  小径手動ダンパー[フランジ無し]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
型  式 φDi n−d ft 標準価格[SS] 標準価格[SUS]
EBDP-40A S/U 48.6 90 45 180 14,688 25,272
EBDP-50A S/U 60.5 90 45 180 17,064 27,972
EBDP-65A S/U 76.3 90 45 180 24,516 32,724
 小径手動ダンパー・ロックレバー式 [フランジ無] EVDN−□□A− S/U


 小径手動ダンパー・ウォームギャー式 [フランジ無] EVDPW−□□A− S/U
 小径手動ダンパー・ロックレバー式 [フランジ付] EBDPF−□□A− S/U
型  式

φDi

n−d ft ss/sus 標準価格[SS] 標準価格[SUS]
EVDN-32 S/U 31.8 180 1.6/1.5 10,044 19,764
EVDN-38 S/U 38.1 180 1.6/1.5 10,800
21,600
EVDN-40A S/U 48.6 180 1.6/1.5 13,068 22,680
EVDN-50A S/U 60.5 180 1.6/1.5 14,688 24,300
EVDN-65A S/U 76.3 180 1.6/1.5 16,956 27,972

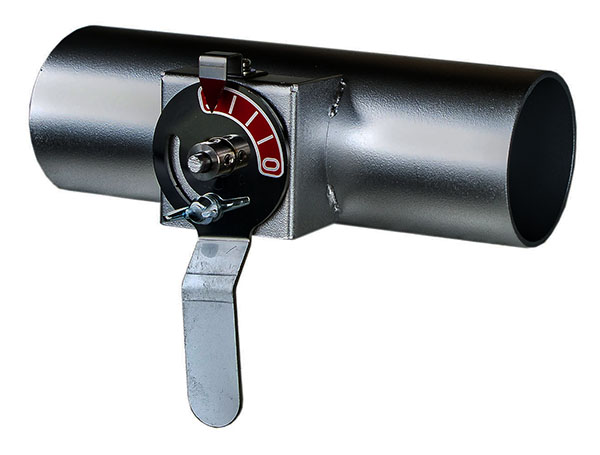

小型・手動ダンパー [ロックレバー式] [フランジ無し]
EVDN−□□ S[SS] EVDN−□□ U[SUS]
小型・手動ダンパー [ウオームギャ・ハンドル式] [フランジ無]
EVDPW−□□A S[SS] EVDPW−□□A U[SUS]

詳細図面 40A SS 40A SUS
詳細図面  50A SS 50A SUS
サイトマップ    ダウンロード
小型・手動ダンパー [ウォームギャー・ハンドル式] [フランジ付]
EVDPWF−□□A S[SS] EVDPWF−□□A U[SUS]

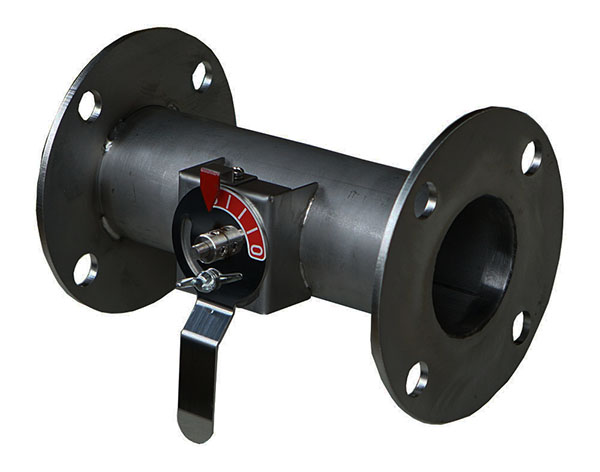

小型・手動ダンパー [ロックレバー式] [フランジ付]
EVDNF−□□ S(−1)[SS] EVDNF−□□ U(−1)[SUS]

詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード

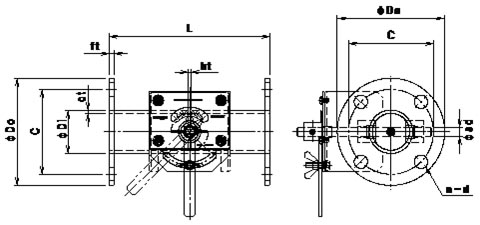

型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDNF-32 S/U−1 31.8 80 60 4−10 180 4.5/4.0 12,636 22,680
EVDNF-38 S/U−1 38.1 90 66 4−10 180 4.5/4.0 13,392
24,624
EVDNF-40A S/U−1 48.6 120 95 4−10 180 4.5/4.0 14,688 25,272
EVDNF-50A S/U−1 60.5 130 105 4−10 180 4.5/4.0 16,308
26,784
EVDNF-65A S/U−1 76.3 155 130 4−20 180 6.0 18,792 30,780
  小径手動ダンパー[フランジ無し]  ダクトホース用
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 1.6t/2.0t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 1.5t/2.0t  羽根−SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
