小径手動ダンパー・ウォームギャー式 [フランジ付] EVDPWF−□□A− S/U
 小径手動ダンパー・ロックハンドル式 [フランジ無] EBDP−□□A− S/U

詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード
詳細図面 40A SS 40A SUS
 詳細図面 50A SS 50A SUS

サイトマップ

   ダウンロード
小型・手動ダンパー [ウオームギャ・ハンドル式] [フランジ無]
EVDPW−□□A S[SS] EVDPW−□□A U[SUS]

[小径手動ダンパー] [フランジ無] ロックレバー式
[小径手動ダンパー] [フランジ付] ロックレバー式
[小径バタフライ・ダンパー] [フランジ無] ロックハンドル式
[小径バタフライ・ダンパー] [フランジ付] ロックハンドル式
[小径手動ダンパー] [フランジ無] ウォームギャー式
[小径手動ダンパー] [フランジ無] ウォームギャー式
 両フランジ型  EVDNF−□□−S/U
 片フランジ型  EVDNF−□□−S/U−1
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード
詳細図面 40A SS 40A SUS
詳細図面  50A SS 50A SUS
サイトマップ    ダウンロード
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ   ダウンロード
詳細図面 40A SS 40A SUS
詳細図面 50A SS 50A SUS
サイトマップ    ダウンロード
総合カタログ
単品カタログ
型  式 φD1 φD0 n−d 標準価格[SS] 標準価格[SUS]
EVDNF-32 S/U 31.8 80 60 4−φ10 180 4.5/4.0 15,120 25,704
EVDNF-38 S/U 38.1 90 66 4−φ10 180 4.5/4.0 15,984
27,756
EVDNF-40A S/U 48.6 120 95 4−φ10 180 4.5/4.0 16,308 28,080
EVDNF-50A S/U 60.5 130 105 4−φ10 180 4.5/4.0 17,928
29,268
EVDNF-65A S/U 76.3 155 130 4−φ10 180 6.0 20,628 33,696
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
 小径手動ダンパー・ロックレバー式 [フランジ付] EVDNF−□□A− S/U
総合カタログ
単品カタログ

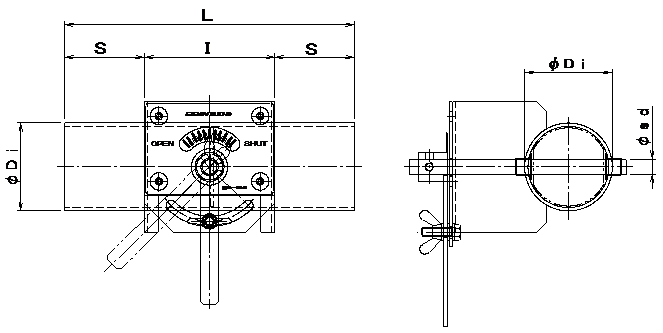

 小型・手動ダンパー [ロックハンドル式] [フランジ無し]

EBDP−□□A S[SS] EBDP−□□A U[SUS]
  小径手動ダンパー[フランジ付]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 1.6t/2.0t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 1.5t/2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
 自動ダンパー
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根−SPC 1.6t  フランジ SS−4.5.0t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS−2.0t  羽根−SUS−1.5t  フランジ SUS−4.5.0t  仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDPWF-40A S/U 48.6 120 95 4−10 180 4.5 17,172 35,748
EVDPWF-50A S/U 60.5 130 105 4−10 180 4.5 17,712 36,936
EVDPWF-65A S/U 76.3 155 130 4−12 180 6.0 20,088 43,092

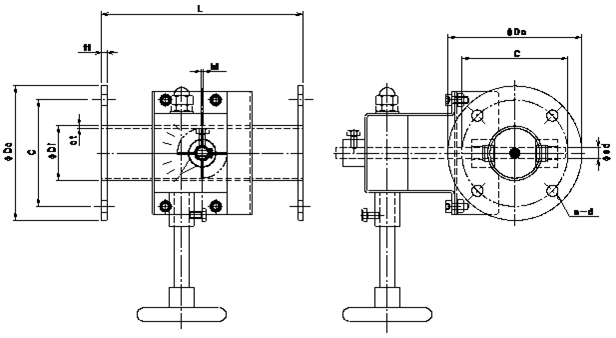

小型・手動ダンパー [ウォームギャー・ハンドル式] [フランジ付]
EVDPWF−□□A S[SS] EVDPWF−□□A U[SUS]

型  式 φDi n−d ft 標準価格[SS] 標準価格[SUS]
EVDPW-40A S/U 48.6 90 45 180 14,904 32,508
EVDPW-50A S/U 60.5 90 45 180 15,552
33.696
EVDPW-65A S/U 76.3 90 45 180 18,684 39,852
  小径手動ダンパー[フランジ無し]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
 自動ダンパー
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS−2.3t [鋼管製]  羽根−SPC−1.6t  フランジ SS−4.5.0t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS−2.0t  羽根−SUS−1.5t  フランジ SUS−4.5.0t  仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EBDPF-40A S/U 48.6 120 95 4−10 180 4.5 18,144 28,188
EBDPF-50A S/U 60.5 130 105 4−10 180 4.5 20,412 30,780
EBDPF-65A S/U 76.3 120 95 4−12 180 6.0 29,484 40,824
  小径手動ダンパー[フランジ無し]
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 2.3t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 2.0t  羽根 SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
型  式 φDi n−d ft 標準価格[SS] 標準価格[SUS]
EBDP-40A S/U 48.6 90 45 180 14,688 25,272
EBDP-50A S/U 60.5 90 45 180 17,064 27,972
EBDP-65A S/U 76.3 90 45 180 24,516 32,724

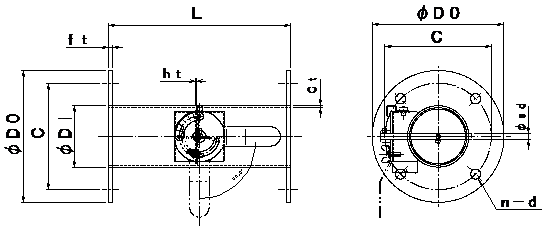

小型・手動ダンパー [ロックレバー式] [フランジ付]
EVDNF−□□ S(−1)[SS] EVDNF−□□ U(−1)[SUS]

 小径手動ダンパー・ロックレバー式 [フランジ無] EVDN−□□A− S/U


 小径手動ダンパー・ウォームギャー式 [フランジ無] EVDPW−□□A− S/U
 小径手動ダンパー・ロックレバー式 [フランジ付] EBDPF−□□A− S/U
型  式

φDi

n−d ft ss/sus 標準価格[SS] 標準価格[SUS]
EVDN-32 S/U 31.8 180 1.6/1.5 10,044 19,764
EVDN-38 S/U 38.1 180 1.6/1.5 10,800
21,600
EVDN-40A S/U 48.6 180 1.6/1.5 13,068 22,680
EVDN-50A S/U 60.5 180 1.6/1.5 14,688 24,300
EVDN-65A S/U 76.3 180 1.6/1.5 16,956 27,972

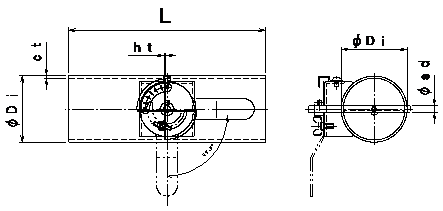

小型・手動ダンパー [ロックレバー式] [フランジ無し]
EVDN−□□ S[SS] EVDN−□□ U[SUS]
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDNF-32 S/U−1 31.8 80 60 4−10 180 4.5/4.0 12,636 22,680
EVDNF-38 S/U−1 38.1 90 66 4−10 180 4.5/4.0 13,392
24,624
EVDNF-40A S/U−1 48.6 120 95 4−10 180 4.5/4.0 14,688 25,272
EVDNF-50A S/U−1 60.5 130 105 4−10 180 4.5/4.0 16,308
26,784
EVDNF-65A S/U−1 76.3 155 130 4−20 180 6.0 18,792 30,780
  小径手動ダンパー[フランジ無し]  ダクトホース用
     ダンパー本体は鋼管製ダンパーです。
     材   質: SS製 SS 1.6t/2.0t [鋼管製]  羽根 SPC 1.6t  仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS 1.5t/2.0t  羽根−SUS 1.5t   仕上:酸洗い

 自動ダンパー
     耐熱仕様:
     全閉リーク率: 通常 3〜5%
小型・手動ダンパー [ロックハンドル式] [フランジ付]
EBDPF−□□A S[SS] EBDPF−□□A U[SUS]
