[耐熱 常温]  EVPAF−□□A S/U (SS/SUS)
[耐熱 200℃] EVPAF−□□A EHS/EHU (SUS/SUS)
[耐熱 400℃] EVPAF−□□A SHS/SHU (SS/SUS)
総合カタログ
単品カタログ
耐熱・小径_自動ダンパー 〔エアー式] の特徴
詳細図面 ss sus ダウンロード サイトマップ
耐熱自動・ダンパーの特長
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVPAF-40A SHS/SHU 48.6 120 95 4−10 180 4.5 134,552 155,122
EVPAF-50A SHS/SHU 60.5 130 105 4−10 180 4.5 136,367 157,300
     ダンパー本体    ダンパー本体はガス管のダンパーです。 材質:鋼板=SS  仕上:錆止め+シルバー塗装
     接続フランジ 材質    鋼板=4.5t 仕上:錆止め+シルバー塗装
     操作部    標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4MPa以上

     材   質    ステンレス製 SUS (構造材仕様等は特型にてお受けいたします)
     耐熱仕様     150℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率    通常 3〜5%
     オプション部品    電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVPAF-40A EHS/EHU 48.6 120 95 4−10 180 4.5 87,120 96,800
EVPAF-50A EHS/EHU 60.5 130 105 4−10 180 4.5 88,330 98,010
耐熱・小径_自動ダンパー 〔エアー式] の特徴
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVPAF-40A S/U 48.6 120 95 4−10 180 4.5 45,617 70,301
EVPAF-50A S/U 60.5 130 105 4−10 180 4.5 46,343 71,269

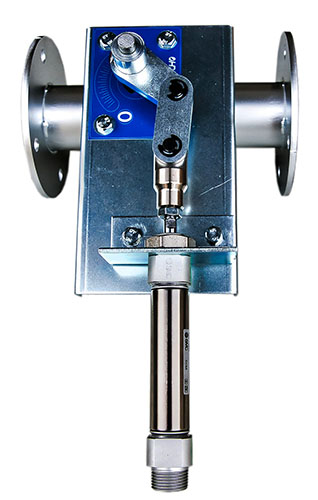

小型エアー駆動式・自動ダンパー [耐熱 常温]
EVPAF−□□A S[SS] EVPAF−□□A U[SUS]
ダクトホースダンパー
     ダンパー本体    ダンパー本体はガス管のダンパーです。 材質:鋼板=SS  仕上:錆止め+シルバー塗装
     接続フランジ 材質    接続フランジ 材質:鋼板=4.5t 仕上:錆止め+シルバー塗装
     操作部    標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4MPa以上

     材   質    ステンレス製 SUS (構造材仕様等は特型にてお受けいたします)
     耐熱仕様    400℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率    通常 3〜5%
     オプション部品    電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ

総合カタログ
単品カタログ
ダクトホースダンパー

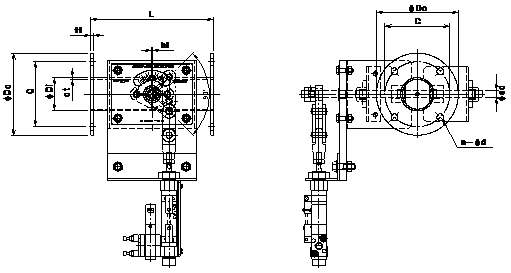

 自動ダンパー [耐熱 400℃] EVPAF−□□ SHS/SHU
小型エアー駆動式・自動ダンパー  [耐熱 400℃]
EVPAF−□□A SHS[SS] EVPAF−□□A SHU[SUS]

ダクトホースダンパー

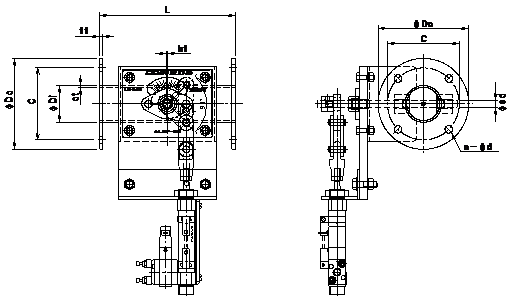

 自動ダンパー [耐熱 200℃] EVPAF−□□ EHS/EHU
小型エアー駆動式・自動ダンパー  [耐熱 200℃]
EVPAF−□□A EHS[SS] EVPAF−□□A EHU[SUS]

詳細図面 ss sus ダウンロード サイトマップ

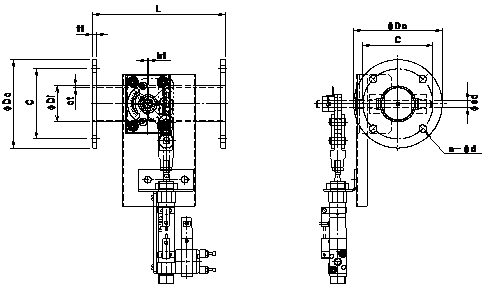

 自動ダンパー [耐熱 常温] EVPAF−□□ S/U
     ダンパー本体    ダンパー本体はガス管のダンパーです。 材質:鋼板=SS  仕上:錆止め+シルバー塗装
     接続フランジ 材質    鋼板=4.5t 仕上:錆止め+シルバー塗装
     操作部    標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4MPa以上

     材   質    ステンレス製 SUS (構造材仕様等は特型にてお受けいたします)
     耐熱仕様    耐熱仕様 :耐熱型は下記機種より選定下さい。
     全閉リーク率    全閉リーク率: 通常 3〜5%
     オプション部品    オプション部品: 電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ
耐熱自動・ダンパーの特長
詳細図面 ss sus ダウンロード サイトマップ
総合カタログ
単品カタログ
小径_自動ダンパー 〔エアー式] の特徴
