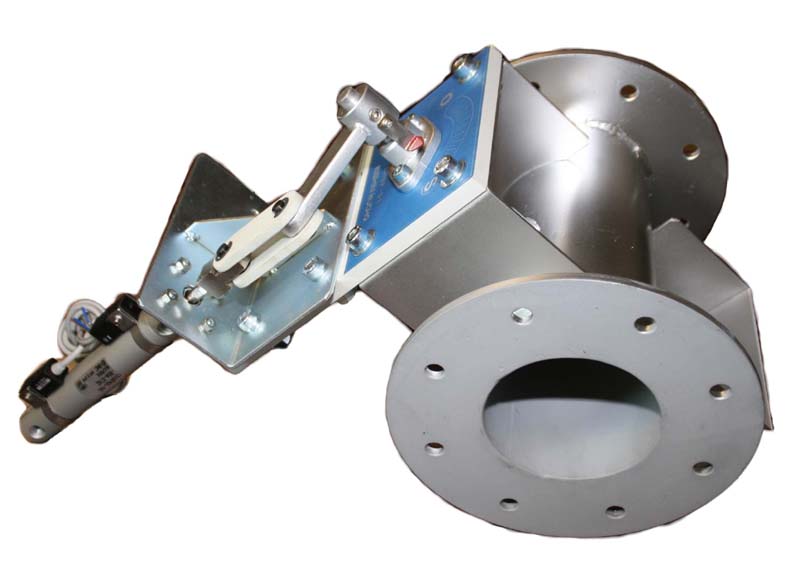

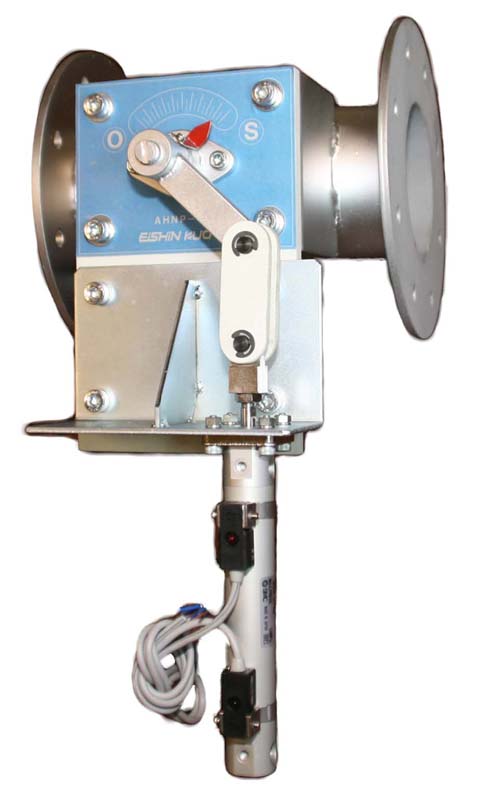

| 耐熱自動ダンパー ４００℃ |
 |
耐熱自動ダンパー |
| 耐熱自動ダンパー ４００℃ |
|
| 耐熱自動ダンパー 耐熱基板・耐熱リンケージ |
 |
| 耐熱型モーターダンパーの特長 | |
 |
耐熱シャフトボスにはセラミックスブッシュを使用しております。 |
|
耐熱軸受にはセラミックスブッシュを使用しております。［高靜圧用］ |
|
耐熱リンケージによりシャフトから駆動部への伝熱を遮断しております。 |
|
耐熱接続板により本体からシリンダーへのの伝熱を遮断しております。 |
|
耐熱シリンダーを使用しております。 |
| Ｎｏ | 部品名称 |
|---|---|
| １ | ダンパーケーシング |
| ２ | 可動羽根 |
| ３ | シャフト |
| ４ | 羽根当て |
| ５ | シャフトボス（セラミックス） |
| ６ | 接続フランジ |
| ７ | 基板取付架台 |
| ８ | シリンダー取付架台 |
| ９ | リンケージ |
| １０ | 耐熱リンケージ |

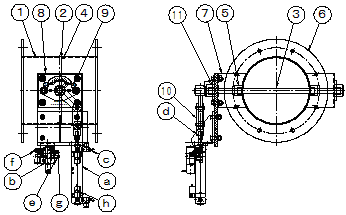

| 耐熱自動ダンパー ［４００℃］ 組立図 |
 |
