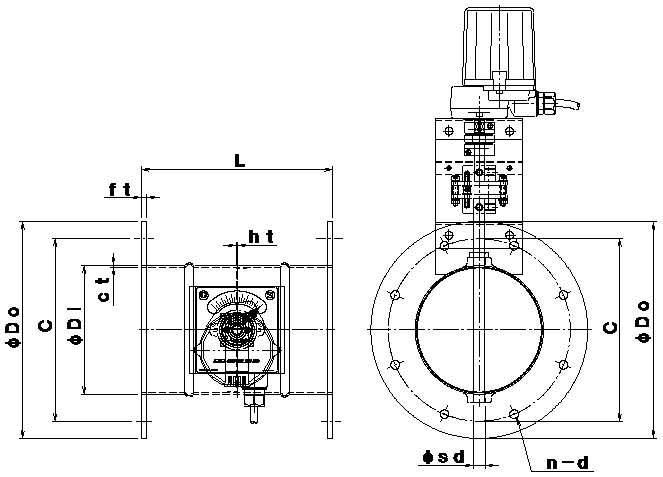

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格ＳＳ | 標準価格ＳＵＳ |
| ＥＶＤＥＰＦ- ４０Ａ ＳＴＨ Ｓ／Ｕ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ４．５ | １９８，２４０ | ２１６，７２０ |
| ＥＶＤＥＰＦ- ５０Ａ ＳＴＨ Ｓ／Ｕ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ４．５ | １９８，９７５ | ２１７，７７０ |
| ＥＶＤＥＦ- ７５ ＳＴＨ Ｓ／Ｕ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | ２０１，８１０ | ２２４，７００ |
| ＥＶＤＥＦ-１００ ＳＴＨ Ｓ／Ｕ | ９８ | ２００ | １６０ | ８−１０ | ２２０ | ６ | ２０５，０６５ | ２３１，０００ |
| ＥＶＤＥＦ-１２５ ＳＴＨ Ｓ／Ｕ | １２３ | ２２５ | １８５ | ８−１０ | ２２０ | ６ | ２０６，７４５ | ２３５，３０５ |
| ＥＶＤＥＦ-１５０ ＳＴＨ Ｓ／Ｕ | １４８ | ２５０ | ２１０ | ８−１０ | ２２０ | ６ | ２０７，９００ | ２３９，１９０ |
| ＥＶＤＥＦ-１７５ ＳＴＨ Ｓ／Ｕ | １７３ | ２７５ | ２３５ | ８−１０ | ２２０ | ６ | ２１０，５２５ | ２４７，８００ |
| ＥＶＤＥＦ-２００ ＳＴＨ Ｓ／Ｕ | １９８ | ３００ | ２６０ | ８−１０ | ２２０ | ６ | ２１３，２５５ | ２５０，４２５ |
| ＥＶＤＥＦ-２２５ ＳＴＨ Ｓ／Ｕ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ２２２，２８５ | ２６５，２３０ |
| ＥＶＤＥＦ-２５０ ＳＴＨ Ｓ／Ｕ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ２２５，８５５ | ２７３，４２０ |
| ＥＶＤＥＦ-２７５ ＳＴＨ Ｓ／Ｕ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ２２９，７４０ | ２８０，７７０ |
| ＥＶＤＥＦ-３００ ＳＴＨ Ｓ／Ｕ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ２３２，６８０ | ２８９，５９０ |
| ＥＶＤＥＦ-３５０ ＳＴＨ Ｓ／Ｕ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ２８３，２９０ | ３５２，３８０ |
| ＥＶＤＥＦ-４００ ＳＴＨ Ｓ／Ｕ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | ２９７，６７５ | ３７９，８９０ |
 |
 |
 |
 ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 |
 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 電源と入力信号 ４〜２０ｍｍＡ（１〜５Ｖ）を入れるだけで簡単に全閉から全開まで比例制御ができます。 |
| 高価なコントロールを使用することなくシーケンサー等から制御ができます。 |
 |
 材 質： ステンレス製 ＳＵＳ−１．５ｔ （構造材仕様等は特型にてお受けいたします） |
 耐熱仕様 ：２００℃ 本体は保温をして下さい（駆動部は高温にならないよう取付けて下さい） |
 全閉リーク率： 通常 １〜３％ |
| Ｄｅｖｉｃｅ Ｎｅｔ 対応可・ＣＣ−Ｌｉｎｋ 対応可 電子ﾓｰﾀｰ仕様書 |
