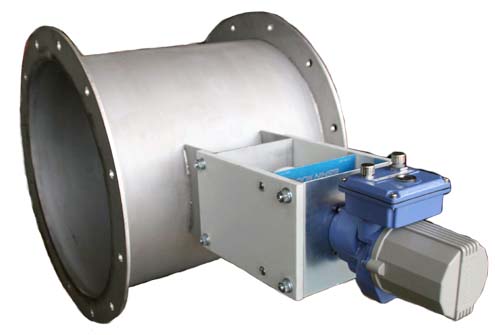

ダンパー本体は鋼板製ダンパーです。 材質:鋼板=2.3t 仕上:錆止め+シルバー塗装 |
接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装 |
電源と入力信号 4〜20mmA(1〜5V)を入れるだけで簡単に全閉から全開まで比例制御ができます。 |
高価なコントロールを使用することなくシーケンサー等から制御ができます。 |
材 質: ステンレス製 SUS−2.0t (構造材仕様等は特型にてお受けいたします) |
耐熱仕様 :400℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい) |
全閉リーク率: 通常 1〜3% |
Device Net 対応可・CC−Link 対応可 電子モーター仕様書 |
型 式 | φDi | φDo | C | n−d | L | ft | 標準価格SS | 標準価格SUS |
EVDEPF- 40A SH S/U | 48.6 | 120 | 95 | 4−10 | 180 | 4.5 | 262,500 | 279,615 |
EVDEPF- 50A SH S/U | 60.5 | 130 | 105 | 4−10 | 180 | 4.5 | 262,710 | 280,140 |
EVDEF- 75 SH S/U | 73 | 129 | 109 | 4−10 | 200 | 6 | 267,645 | 282,240 |
EVDEF-100 SH S/U | 98 | 200 | 160 | 8−10 | 220 | 6 | 273,210 | 291,795 |
EVDEF-125 SH S/U | 123 | 225 | 185 | 8−10 | 220 | 6 | 275,100 | 296,205 |
EVDEF-150 SH S/U | 148 | 250 | 210 | 8−10 | 220 | 6 | 277,410 | 300,825 |
EVDEF-175 SH S/U | 173 | 275 | 235 | 8−10 | 220 | 6 | 285,915 | 317,940 |
EVDEF-200 SH S/U | 198 | 300 | 260 | 8−10 | 220 | 6 | 289,695 | 328,020 |
EVDEF-225 SH S/U | 223 | 325 | 285 | 8−13 | 300 | 6 | 294,000 | 335,055 |
EVDEF-250 SH S/U | 248 | 350 | 310 | 8−13 | 300 | 6 | 304,500 | 349,965 |
EVDEF-275 SH S/U | 273 | 375 | 335 | 12−13 | 300 | 6 | 309,225 | 357,210 |
EVDEF-300 SH S/U | 298 | 400 | 360 | 12−13 | 300 | 6 | 318,045 | 369,495 |
EVDEF-350 SH S/U | 348 | 450 | 410 | 12−13 | 350 | 6 | 371,175 | 432,390 |
EVDEF-400 SH S/U | 398 | 500 | 460 | 12−13 | 400 | 6 | 405,195 | 474,285 |
