手動ダンパー　（ＳＳ／ＳＵＳ）　［フランジ無し］
ＥＶＤ−□□□Ｓ［ＳＳ］　ＥＶＤ−□□□Ｕ［ＳＵＳ］　

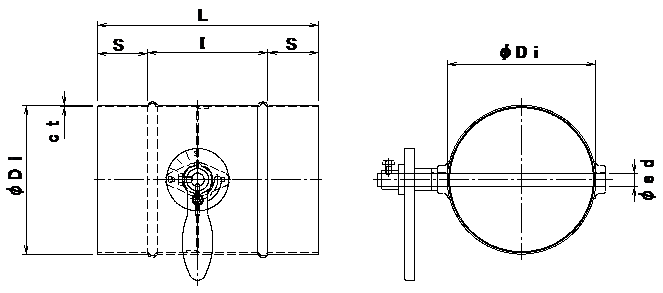

形　　　　式 φＤｉ Ｌ ｉ Ｓ ｃｔ　（ＳＳ） ｃｔ　（ＳＵＳ） 標準価格　ＳＳ 標準価格　ＳＵＳ
ＥＶＤ-　４０Ａ　Ｓ／Ｕ ４８．６ １８０ 　１．６ １．５ １４，６４１ ２４，２００
ＥＶＤ-　５０Ａ　Ｓ／Ｕ ６０．５ １８０ 　１．６ 　１．５ １６，４５６ ２７，２２５
ＥＶＤ-　７５　Ｓ／Ｕ ７３ ２００ １００ ５０ １．６ １．５ ７，２６０ ２７，１０４
ＥＶＤ-１００　Ｓ／Ｕ ９８ ２００ １００ ５０ １．６ １．５ ７，２６０ ２７，１０４
ＥＶＤ-１２５　Ｓ／Ｕ １２３ ２００ １００ ５０ １．６ １．５ ７，７４４ ２８，５５６
ＥＶＤ-１５０　Ｓ／Ｕ １４８ ２００ １００ ５０ １．６ １．５ ８，２２８ ３０，００８
ＥＶＤ-１７５　Ｓ／Ｕ １７３ ２００ １００ ５０ １．６ １．５ ９，６８０ ３５，８１６
ＥＶＤ-２００　Ｓ／Ｕ １９８ ２００ １００ ５０ １．６ １．５ １０，４０６ ３８，２３６
ＥＶＤ-２２５　Ｓ／Ｕ ２２３ ３００ ２００ ５０ １．６ １．５ １１，８５８ ４８，４００
ＥＶＤ-２５０　Ｓ／Ｕ ２４８ ３００ ２００ ５０ １．６ １．５ １２，１００ ４８，４００
ＥＶＤ-２７５　Ｓ／Ｕ ２７３ ３００ ２００ ５０ １．６ １．５ １２，５８４ ５０，３３６
ＥＶＤ-３００　Ｓ／Ｕ ２９８ ３００ ２００ ５０ １．６ １．５ １３，５５２ ５１，７８８
ＥＶＤ-３５０　Ｓ／Ｕ ３４８ ３５０ ２５０ ５０ １．６ １．５ １９，４８１ ６２，９２０
ＥＶＤ-４００　Ｓ／Ｕ ３９８ ４００ ３００ ５０ １．６ １．５ ２１，７８０ ６７，２７６
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
総合カタログ
単品カタログ
バタフライダンパー バタフライダンパー
　
　　　　　ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装
　　　　　接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装
　
　　　　　材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　（構造材仕様等は特型にてお受けいたします）
　 　　 　耐熱仕様：　ご指定温度により耐熱用も受注いたします。
　　　　　全閉リーク率：　通常　１〜３％
