形    式 φDi φDo n−d ft 標準価格SS 標準価格SUS
EVDF- 40A S/U 48.6 180 95 4−10 180 4.5 16,308
26,784
EVDF- 50A S/U 60.5 180 105 4−10 180 4.5 17,928 29,268
EVDF- 75 S/U 73 129 109 4−10 150 16,200 30,780
EVDF-100 S/U 98 200 160 8−10 220 19,116 36,288
EVDF-125 S/U 123 225 185 8−10 220 20,412 42,228
EVDF-150 S/U 148 250 210 8−10 220 21,600 45,792
EVDF-175 S/U 173 275 235 8−10 220 23,328 52,488
EVDF-200 S/U 198 300 260 8−10 220 26,136 57,348
EVDF-225 S/U 223 325 285 8−13 300 28,944 63,396
EVDF-250 S/U 248 350 310 8−13 300 30,456 70,524
EVDF-275 S/U 273 375 335 12−13 300 33,588 76,140
EVDF-300 S/U 298 400 360 12−13 300 36,720 85,104
EVDF-350 S/U 348 450 410 12−13 370 44,496 104,112
EVDF-400 S/U 398 500 460 12−13 400 49,896 118,908

フランジ付きダンパー 手動ダンパー バタフライダンパー 耐熱ダンパー

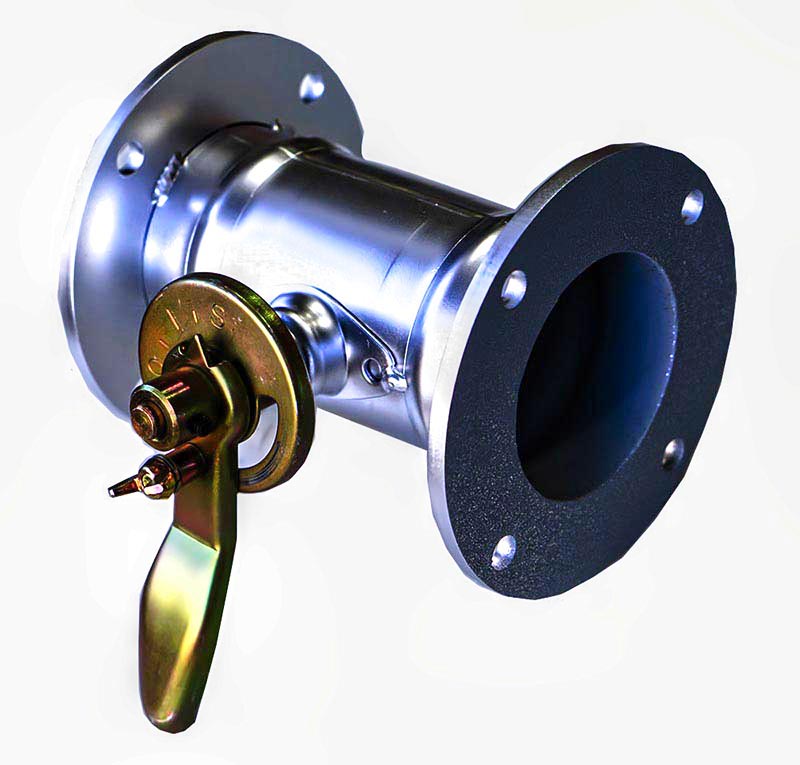

フランジ付 手動ダンパー (SS/SUS)
EVDF−□□□S[SS] EVDF−□□□U[SUS]


自動ダンパー
詳細図面 ss sus ダウンロード サイトマップ
総合カタログ
単品カタログ
 自動ダンパー
     ダンパー本体は鋼板製プレスダンパーです。 材質:鋼板=1.6t  仕上:錆止め+シルバー塗装
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装
     材   質: ステンレス製 SUS−1.5t (構造材仕様等は特型にてお受けいたします)
     耐熱仕様: ご指定温度により耐熱用も受注いたします。
     全閉リーク率: 通常 1〜3%
        *フランジ寸法等規格外も承ります。
